K0147_L

Рукоятки крестообразные, DIN 6335, из чугуна, форма L, с...

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Ручки, рукоятки
    - Рукоятки крестообразные DIN 6335 из чугуна
      - Рукоятки крестообразные, DIN 6335, из чугуна, форма L, с наружной резьбой

Описание товара/фотография продукта

ОписаниеМатериал:

Чугун GJL 200.
Установочный штифт из нержавеющей стали 1.4305.
Поперечный штифт из нержавеющей стали 1.4310.

Исполнение: Рукоятка крестообразная гладко отшлифована.
Установочный штифт и поперечный штифт чистые.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0147_L Рукоятки крестообразные, DIN 6335, из чугуна, форма L, с наружной резьбой

188 kB

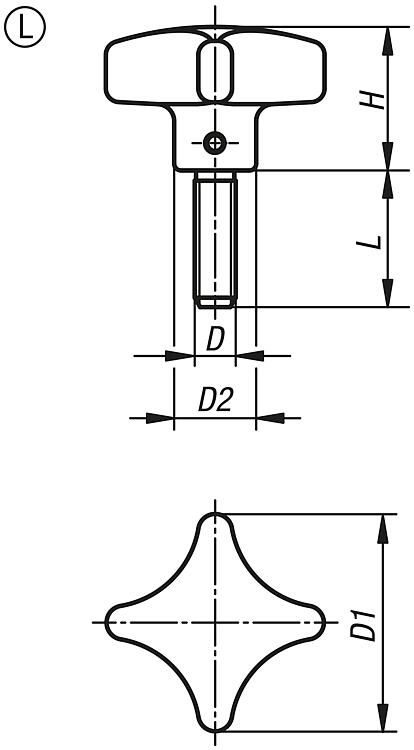

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Исполнение 1	D	D1	D2	H	L	Цена
K0147.606X15	L	гладко отшлифованные	M6	32	12	20	15	по запросу
K0147.606X20	L	гладко отшлифованные	M6	32	12	20	20	по запросу
K0147.606X25	L	гладко отшлифованные	M6	32	12	20	25	по запросу
K0147.606X30	L	гладко отшлифованные	M6	32	12	20	30	по запросу
K0147.606X40	L	гладко отшлифованные	M6	32	12	20	40	по запросу
K0147.606X50	L	гладко отшлифованные	M6	32	12	20	50	по запросу
K0147.608X20	L	гладко отшлифованные	M8	40	14	25	20	по запросу
K0147.608X25	L	гладко отшлифованные	M8	40	14	25	25	по запросу
K0147.608X30	L	гладко отшлифованные	M8	40	14	25	30	по запросу
K0147.608X40	L	гладко отшлифованные	M8	40	14	25	40	по запросу
K0147.608X50	L	гладко отшлифованные	M8	40	14	25	50	по запросу
K0147.610X20	L	гладко отшлифованные	M10	50	18	32	20	по запросу
K0147.610X25	L	гладко отшлифованные	M10	50	18	32	25	по запросу
K0147.610X30	L	гладко отшлифованные	M10	50	18	32	30	по запросу
K0147.610X40	L	гладко отшлифованные	M10	50	18	32	40	по запросу
K0147.610X50	L	гладко отшлифованные	M10	50	18	32	50	по запросу
K0147.612X20	L	гладко отшлифованные	M12	63	20	40	20	по запросу
K0147.612X30	L	гладко отшлифованные	M12	63	20	40	30	по запросу
K0147.612X40	L	гладко отшлифованные	M12	63	20	40	40	по запросу
K0147.612X50	L	гладко отшлифованные	M12	63	20	40	50	по запросу
