ОписаниеМатериал:Корпус отлит под давлением из цинкового сплава. Поворотная кнопка из термопласта PA (полиамид). Зажимные штифты и клин из нержавеющей стали. Упор из полиформальдегида (POM).Исполнение: Корпус хромированный. Поворотная кнопка, цвет черный или оранжевый, усиленная стеклянными шариками.Указание:Зажимы со смещением для удлиненных отверстий устанавливаются в верхнюю плиту с удлиненным отверстием шириной 10 мм и затем фиксируются нижней плитой. Во время установки детали поворотная кнопка должна стоять в положении OFF. Зажимы со смещением применяются для высокоточных пластин толщиной 3 или 6 мм. Для плит другой толщины необходимо использовать подкладные пластины K1071. При вращении поворотной кнопки зажимные штифты, установленные в нижней части зажима со смещением, сводятся пружинами и прижимаются вниз. Оба зажимных штифта упираются в поверхность и зажимают зажим со смещением. Два пружинных фиксатора поднимают зажим со смещением в положение ON и служат для облегчения перемещения.Принадлежности:Подкладные пластины K1071.Принцип действия:Зажимы со смещением могут применяться в 2 разных режимах работы.

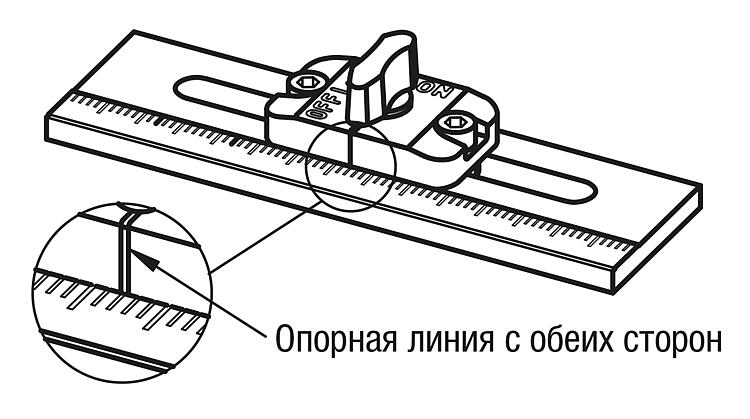

Режим работы 1: Зажимы со смещением перемещаются. Если зажим со смещением закреплен с навесным элементом резьбовым соединением, его можно перемещать по зафиксированной плите с удлиненными отверстиями.
Режим работы 2: Зажимы со смещением зафиксированы. Если зажим со смещением привинчен непосредственно к плите (зафиксирован), перемещаться может плита с удлиненными отверстиями.Указание на чертеже:

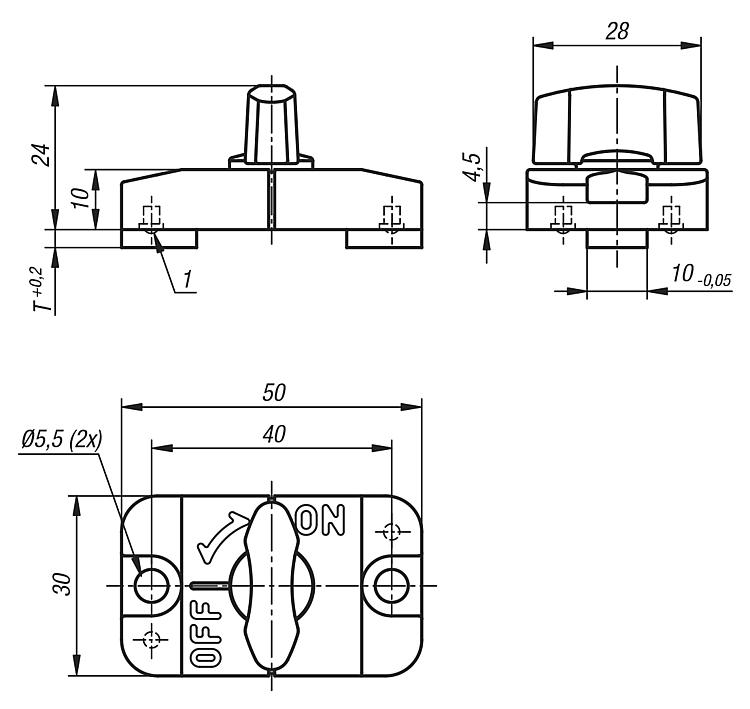

1) Пружинные вставки (2x) 2) Фаска ~0,3
