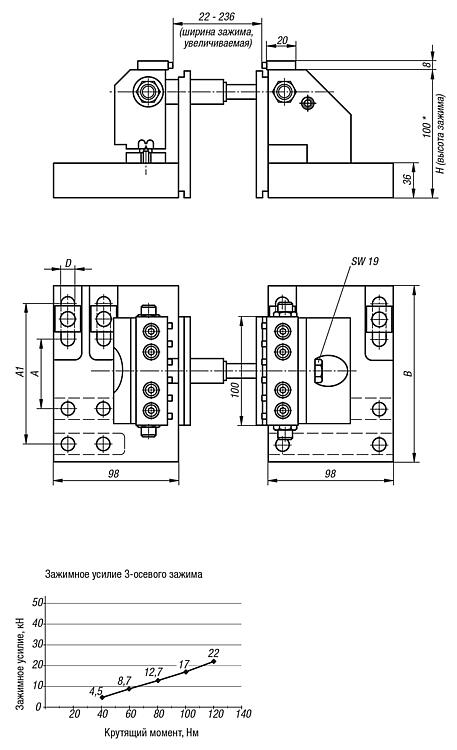

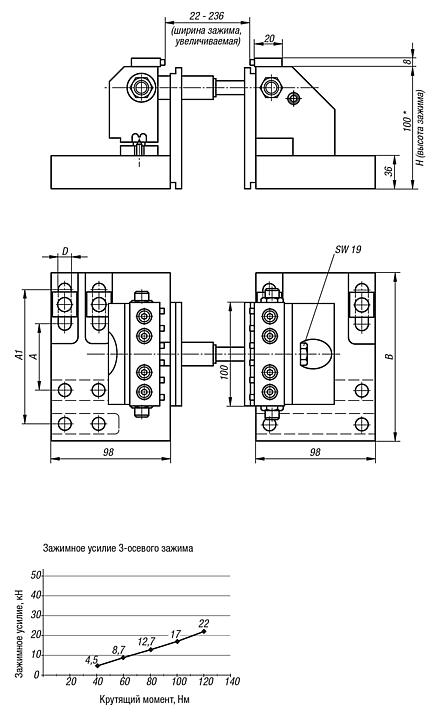

ОписаниеМатериал:Опорные пластины и кулачки, цементируемая сталь. Накладные планки, сталь. Зажимные кулачки, специальная сталь. Вывод, инструментальная сталь.Исполнение: Опорные пластины и кулачки из черненой стали. Накладные планки из закаленной стали, светлые. Зажимные кулачки, светлые. Вывод из закаленной стали, светлый.Указание:3-осевой зажим для монтажа на столах станков с Т-образными пазами. Система зажимов позволяет производить 3-стороннюю обработку без повреждения кромки при глубине зажима не более 8 мм. Благодаря этой системе зажима возможно производить обработку при ширине 22–236 мм и расширять диапазон за счет удлинительных валов K0947, поставляемых в качестве опции. За счет ходового вала, встроенного непосредственно под опорным ножом, на деталь распространяется зажимное усилие до 22 кН, которое, несмотря на поворот, не пропадает. Применение вывода с дисковым лезвием 4 мм позволяет обеспечить зажим с геометрическим замыканием без предварительного тиснения. Для крепежа зажима на столах станков рекомендуется использовать комплект фиксаторов K0951. В набор зажимов включено по 1 удлинительному валу длиной L = 60 мм и L = 120 мм.
* Высота зажима может быть увеличена за счет применения переходников K0941 и накладных планок K0942.Принадлежности:Комплект ограничителей K0948 Комплект фиксаторов K0951Особенности:
