K0967Зажимной болт UNILOCK системный размер 80 мм |
назад |
|
Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Сталь цементируемая.Исполнение: закалённые и воронёные.
Функциональные поверхности шлифованные.Указание:Зажимные болты UNILOCK предназначены для зажима и позиционирования заготовок и устройств.
Зажимные болты можно соединить со съемным элементом на болтах и адаптировать к различным базовым модулям.

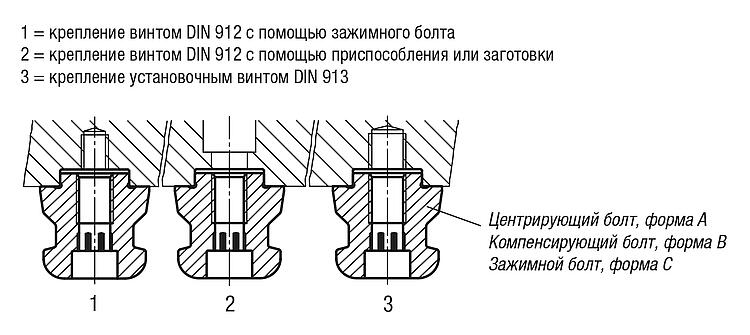

При использовании зажимных болтов UNILOCK в сочетании с крепежными болтами M10, M12, M16 возможны следующие зажимные усилия:
– Зажимное усилие (M10): 35 000 Н
– Зажимное усилие (M12): 50 000 Н
– Зажимное усилие (M16): 75 000 Н
Зажимное усилие с винтом с цилиндрической головкой по DIN EN ISO 4762 -12.9.
Прочие зажимные болты аналогичного системного размера доступны для K1471, K0968 и K0967 с резьбовыми шпильками.
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

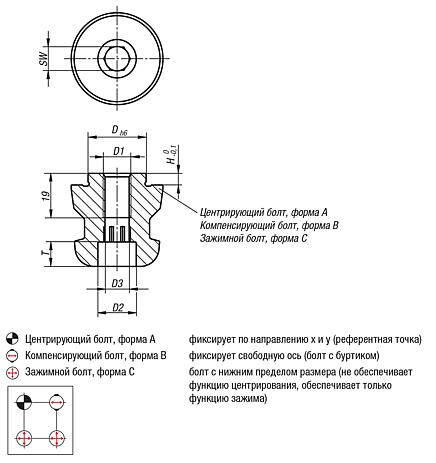

| Номер заказа | Форма | D
| D1 | D2 | D3 | H | T | SW | CAD | Принадл. | Цена | Заказать |
|---|
| K0967.140160512 | A | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 |  | | по запросу | | | K0967.140180512 | A | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | по запросу | | | K0967.140220516 | A | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | по запросу | | | K0967.140250512 | A | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | по запросу | | | K0967.140250516 | A | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | по запросу | | | K0967.240160512 | B | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | по запросу | | | K0967.240180512 | B | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | по запросу | | | K0967.240220516 | B | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | по запросу | | | K0967.240250512 | B | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | по запросу | | | K0967.240250516 | B | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | по запросу | | | K0967.340160512 | C | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | по запросу | | | K0967.340180512 | C | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | по запросу | | | K0967.340220516 | C | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | по запросу | | | K0967.340250512 | C | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | по запросу | | | K0967.340250516 | C | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | по запросу | |
