K1851스냅 잠금장치, 스텐리스 보덴 케이블 연결과 접이식 그립 |
뒤로 |
|
|
설명재질:스테인레스 스틸 1.4401. 표면 마무리:연마 및 광택 또는 매트 블라스팅.정보:본 스냅 잠금장치는 접이식 그립을 사용하여 도어, 해치 또는 후드에 똑같은 높이로 설치할 수 있습니다.
까다로운 설치 공간으로 사용이 어렵거나 인체공학적, 안전 측면에서 안전 거리가 요구될 때 이 것을 사용합니다.
다양한 도어 패널 두께에 맞게 2가지 크기로 공급됩니다. 잠금식 버전을 통해 추가 안전기능이 있습니다. 동일 키 잠금기능으로, 모든 잠금장치를 같은 열쇠로 열 수 있음.
스프링이 장착된 그립이 덜컹거림을 방지합니다.
브레이크 케이블은 공급 범위 내 포함되어있지 않음.
나사 조임 시 최대 토크: 2.4Nm.
A형: 잠금식
B형: 비잠금형액추에이션 원리:그립을 통해 덮개, 뚜껑, 후드 혹은 문의 원격 조종 및 브레이크 케이블을 통해 보이지 않게 열림.
잠금장치는 후면에서도 작동할 수 있습니다.이용:- 자동차 산업
- 기계 공학
- 보트 및 선박 제조
- 항공 우주 산업
- 캠핑카 및 카라반
- 의료 기술조립:1. 도면에 따라 장착 컷아웃을 만듭니다.2. 장착부품을 사용하여 후면에서 고정합니다.
3. 보덴 케이블 연결.장점:접근이 어려운 설치 공간에서 작동 가능.
인체 공학적으로 우수한 작동 위치 실현 가능.
안전 거리 유지가 요구되는 상황에서도 작동 가능.액세서리:브레이크 케이블 K1646.인도 품목장착용 고정장치, 이에 적합한 나사(M4)와 보덴 케이블 마운트는 공급 내역에 포함되어 있습니다.

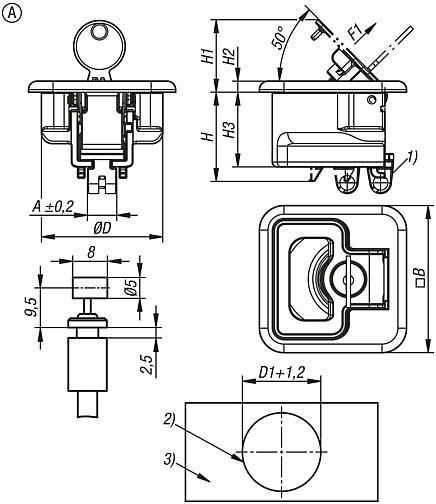

잠금식 스냅 잠금장치는 각각 2개의 열쇠와 함께 공급됩니다.도면 설명:1) 보덴 케이블 연결
2) 장착 컷아웃
3) 도어 패널
4) 장착 고정장치 높이(표 H4 참조)
5) 그립
6) 보덴 케이블 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
접이식 그립이 있는 보덴 케이블용 스텐리스 스냅 잠금장치, 타입 A |
자세한 정보 |
| 주문 번호 | 타입 | 형태 타입 | 표면
기본 몸체
| A
| B | D | D1 | H | H1 | H2 | H3 | H4 | 당김 힘
F1
N | 온도 범위
°C
| S=도어 두께(mm) | 스크류 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1851.1102356044 | A | 잠금식 | 광택처리 | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 |  | | 요청 시 | | | K1851.1112356044 | A | 잠금식 | 광택처리 | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 요청 시 | | | K1851.1102356055 | A | 잠금식 | 무광택 블라스트 처리 | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 요청 시 | | | K1851.1112356055 | A | 잠금식 | 무광택 블라스트 처리 | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 요청 시 | |
|
접이식 그립이 있는 보덴 케이블용 스텐리스 스냅 잠금장치, 타입 B |
자세한 정보 |
| 주문 번호 | 타입 | 형태 타입 | 표면
기본 몸체
| A
| B | D | D1 | H | H1 | H2 | H3 | H4 | 당김 힘
F1
N | 온도 범위
°C
| S=도어 두께(mm) | 스크류 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1851.1002356044 | B | 비잠금식 | 광택처리 | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 요청 시 | | | K1851.1012356044 | B | 비잠금식 | 광택처리 | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 요청 시 | | | K1851.1002356055 | B | 비잠금식 | 무광택 블라스트 처리 | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 요청 시 | | | K1851.1012356055 | B | 비잠금식 | 무광택 블라스트 처리 | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
