K0401Inserti filettati autobloccanti filettatura interna |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|

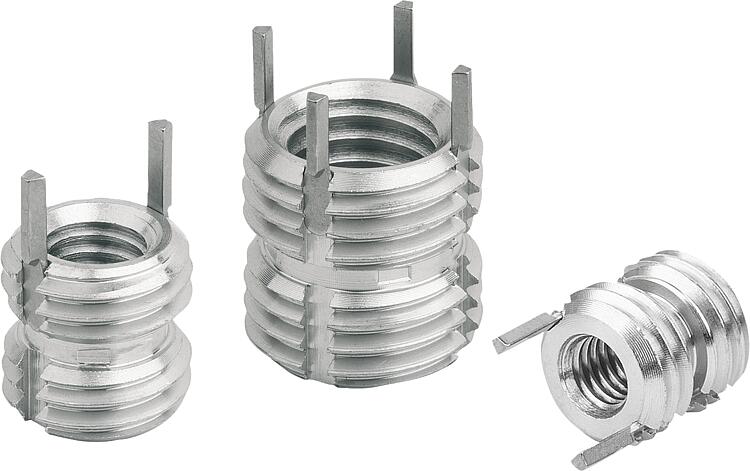

DescrizioneMateriale:Inserto filettato in acciaio inox.Versione:passivato.Nota:Gli inserti filettati permettono il riutilizzo e/o la riparazione dei fori filettati danneggiati, lacerati e grippati. Questo permette anche il recupero di prodotti pregiati.
Gli inserti filettati sono adatti per l'impiego con diversi materiali, anche metalli pesanti e getti.
Gli inserti con filettatura interna maggiore di M6 vengono forniti con quattro perni di arresto invece di due.
Scostamenti consentiti:
per le filettature indicate, vale la classe di tolleranza media, ossia 6H per filettatura dado e 6g per filettatura perno.
Quote restanti ±0,25 mm.
Per le note tecniche consultare le istruzioni per l'uso degli inserti filettati.Vantaggi:- Montaggio più semplice e rapido.
- L'inserto va fissato con cunei, in modo da impedire la torsione causata da avvolgimento o vibrazioni.

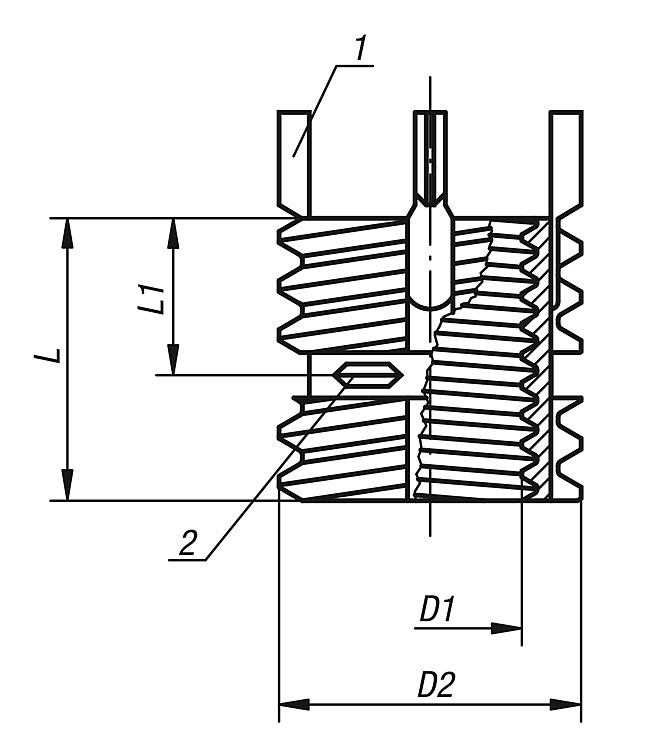

- Oltre all'utensile di montaggio, non sono necessari altri utensili speciali.Nota disegno:1) Perno di arresto
2) Parte autobloccante della filettatura interna DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | D1
Filettatura
interna | D2
Filettatura
esterna | L1
Lunghezza | L
Lunghezza | Montaggio
punta per
foratura Ø | Montaggio
imbocco Ø
+0,25 | Montaggio
maschio
filettatore | Montaggio
altezza filettatura
minima | Smontaggio
punta per
foratura Ø | Smontaggio
profondità
di foratura | N. ordine
utensili
di montaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0401.105 | M5 | M8 | 4 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0398.805 |  |  | 0,00 € | | | K0401.106 | M6 | M10x1,25 | 5 | 10 | 8,8 | 10,3 | M10x1,25 | 11,5 | 7,5 | 4,8 | K0398.806 | | | 0,00 € | | | K0401.108 | M8 | M12x1,25 | 6 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | K0398.808 | | | 0,00 € | | | K0401.110 | M10 | M14x1,5 | 7 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | K0398.810 | | | 0,00 € | | | K0401.112 | M12 | M16x1,5 | 8 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | K0398.812 | | | 0,00 € | |
