K0755

Dadi a T con leva fissa o mobile DIN 6305 e/o DIN 6307

Prodotti
- Parti operative | Elementi standard
  - Elementi meccanici, componenti per macchinari e attrezzature
    - Viti, dadi e rondelle
      - Dadi a T con leva fissa o mobile DIN 6305 e/o DIN 6307

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:brunito.Nota:Nei dadi a T con leva mobile, la leva è spostabile e viene fissata in qualsiasi posizione con la molla di compressione. Gli anelli limitano lo spostamento.
Nei dadi a T con leva fissa, la leva è inserita a pressione.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0755 Dadi a T con leva fissa o mobile DIN 6305 e/o DIN 6307

187 kB

Disegni (sintesi completa)

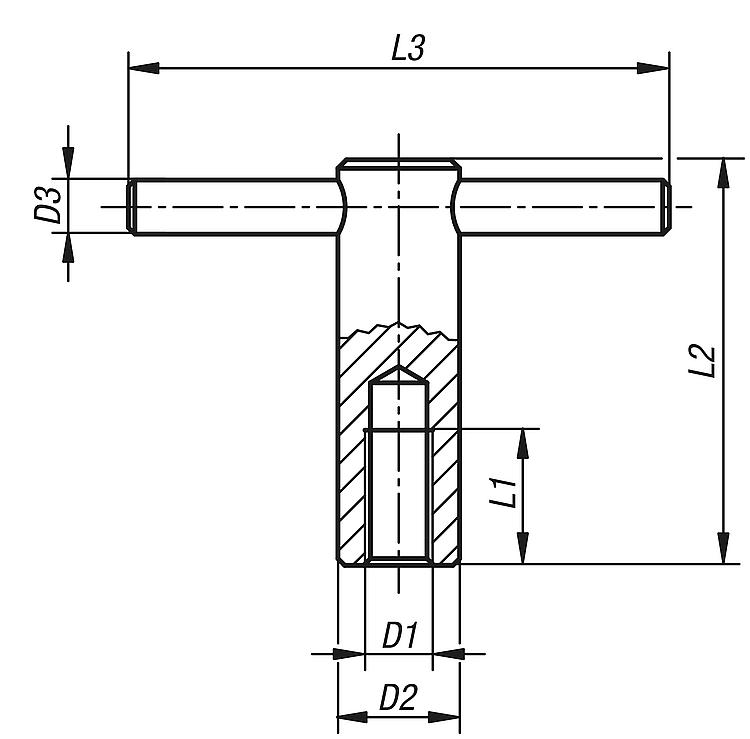

Dadi a T con leva fissa DIN 6305

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	D1	D2	D3	L1	L2	L3
K0755.110	leva fissa	M10	18	8	20	60	80
K0755.112	leva fissa	M12	20	10	25	70	100
K0755.116	leva fissa	M16	24	12	35	85	120
K0755.120	leva fissa	M20	30	16	40	95	140

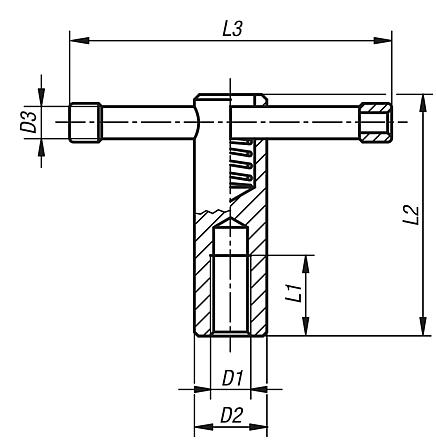

Dadi a T con leva mobile DIN 6307

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	D1	D2	D3	L1	L2	L3
K0755.210	leva mobile	M10	18	8	20	60	80
K0755.212	leva mobile	M12	20	10	25	70	100
K0755.216	leva mobile	M16	24	13	35	85	120
K0755.220	leva mobile	M20	30	16	40	95	140
