Chiusura 1/4 di giro in acciaio inox con maniglia a scomparsa
Descrizione articolo/immagini prodotto
DescrizioneMateriale:
Alloggiamento e impugnatura in acciaio inox 1.4310.
Spina in acciaio inox 1.4305.
Versione:Superficie non trattata.Nota:Viti di fissaggio M2,5 in acciaio inox incluse. Opzione di montaggio 1 per spessore piastra di 6 mm. Opzione di montaggio 2 per spessore piastra da > 6 mm.

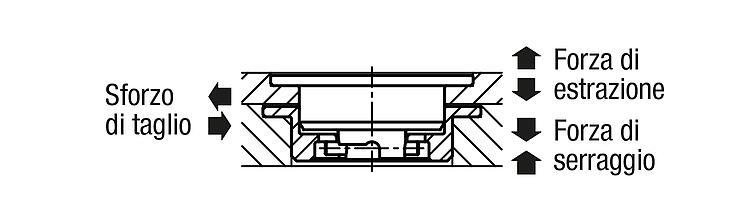

Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.Modalità di utilizzoAssicurarsi che la maniglia sia in posizione "OFF". Inserire la chiusura a un quarto di giro nella piastra di serraggio e ruotare la maniglia in posizione "ON". Quando il bloccaggio è completo, si sente un clic.Accessori:Piastre di serraggio in acciaio inox per chiusura 1/4 di giro con maniglia a scomparsa K2327.Nota disegno:
1) Opzione di montaggio 1 2) Opzione di montaggio 2 3) Piastra 4) Adatto per viti di fissaggio (testa svasata) M2,5
Particolarità:
