Cimblot à bout sphérique, forme A

retour

Produits
- Technique de serrage
  - Technique de serrage de pièces
    - Elément de positionnement
      - Cimblot à bout sphérique, forme A

Description de l'article/illustrations du produit

DescriptionMatière :

Acier à outils. Inox 1.4305.

Finition :Acier : traité et rectifié.

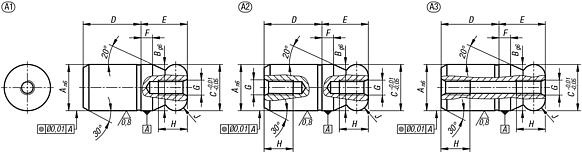

Inox : rectifié et durci avec un procédé spécial.Nota :La forme sphérique de ces cimblots facilite l’opération d’assemblage. Il n’est pas nécessaire d’être parfaitement dans l’axe des cimblots pour effectuer le positionnement des pièces (voir aussi le schéma d’assemblage 1).Indication de dessin :

1) Taraudage d’un côté avec trou borgne
2) Taraudage des deux côtés avec trou borgne
3) Taraudage des deux côtés avec alésage

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0350 Cimblot à bout sphérique, forme A

248 kB

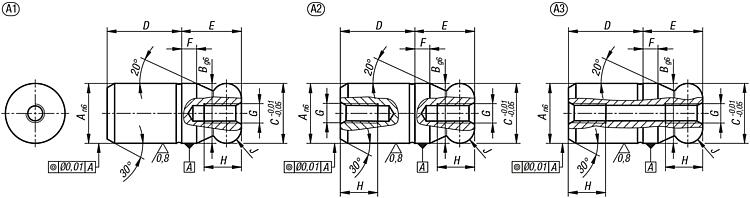

Dessins (aperçu complet)

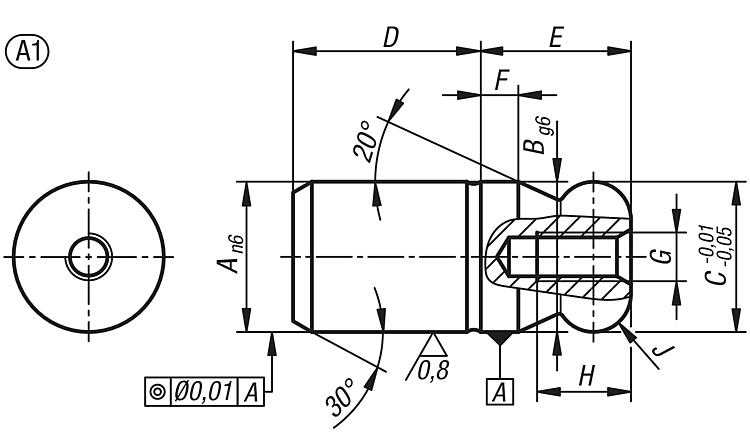

Cimblots à bout sphérique de forme A, taraudage d’un côté avec trou borgne

plus d'infos

Dessins

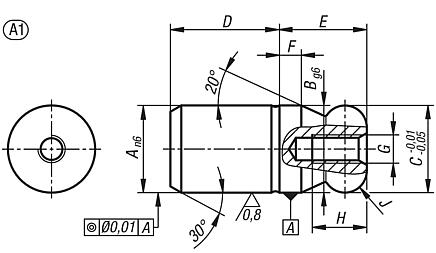

Cimblots à bout sphérique de forme A, taraudage d’un côté avec trou borgne

Sélection/filtre d'articles

Référence	Matière	A	B	C	D	E	F	G	H	J	Finition 1	Avant-trou de taraudage
K0350.05	acier à outils	5	5	5	6	5	2	M2,5	4,5	R 1	-	Trou borgne
K0350.06	acier à outils	6	6	6	8	6	2	M3	5	R 1	-	Trou borgne
K0350.08	acier à outils	8	8	8	10	8	2	M3	6	R 2	-	Trou borgne
K0350.10	acier à outils	10	10	10	13	10	2,5	M3	6	R 2,5	-	Trou borgne
K0350.12	acier à outils	12	12	12	15	12	3	M4	8	R 3	-	Trou borgne
K0350.14	acier à outils	14	14	14	17	14	3,5	M4	8	R 3,5	-	Trou borgne
K0350.16	acier à outils	16	16	16	20	16	4	M5	10	R 4	-	Trou borgne
K0350.20	acier à outils	20	20	20	25	20	5	M5	10	R 5	-	Trou borgne
K0350.25	acier à outils	25	25	25	25	25	6	M5	10	R 6	-	Trou borgne
K0350.30	acier à outils	30	30	30	30	30	8	M6	12	R 8	-	Trou borgne
K0350.40	acier à outils	40	40	40	40	40	10	M6	12	R 10	-	Trou borgne
K0350.50	acier à outils	50	50	50	50	50	12	M6	12	R 12	-	Trou borgne
K0350.505	acier inoxydable	5	5	5	6	5	2	M2,5	4,5	R 1	-	Trou borgne
K0350.506	acier inoxydable	6	6	6	8	6	2	M3	5	R 1	-	Trou borgne
K0350.508	acier inoxydable	8	8	8	10	8	2	M3	6	R 2	-	Trou borgne
K0350.510	acier inoxydable	10	10	10	13	10	2,5	M3	6	R 2,5	-	Trou borgne
K0350.512	acier inoxydable	12	12	12	15	12	3	M4	8	R 3	-	Trou borgne
K0350.514	acier inoxydable	14	14	14	17	14	3,5	M4	8	R 3,5	-	Trou borgne
K0350.516	acier inoxydable	16	16	16	20	16	4	M5	10	R 4	-	Trou borgne
K0350.520	acier inoxydable	20	20	20	25	20	5	M5	10	R 5	-	Trou borgne

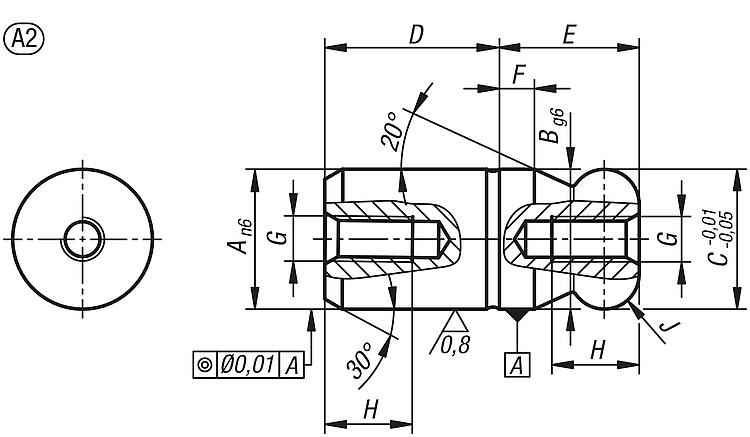

Cimblots à bout sphérique de forme A, taraudage des deux côtés avec trou borgne

plus d'infos

Dessins

Cimblots à bout sphérique de forme A, taraudage des deux côtés avec trou borgne

Sélection/filtre d'articles

Référence	Matière	A	B	C	D	E	F	G	H	J	Finition 1	Avant-trou de taraudage
K0350.1002	acier à outils	10	10	10	13	10	2,5	M3	6	R 2,5	-	Trou borgne
K0350.1202	acier à outils	12	12	12	15	12	3	M4	8	R 3	-	Trou borgne
K0350.1402	acier à outils	14	14	14	17	14	3,5	M4	8	R 3,5	-	Trou borgne
K0350.1602	acier à outils	16	16	16	20	16	4	M5	10	R 4	-	Trou borgne
K0350.2002	acier à outils	20	20	20	25	20	5	M5	10	R 5	-	Trou borgne
K0350.2502	acier à outils	25	25	25	25	25	6	M5	10	R 6	-	Trou borgne
K0350.3002	acier à outils	30	30	30	30	30	8	M6	12	R 8	-	Trou borgne
K0350.4002	acier à outils	40	40	40	40	40	10	M6	12	R 10	-	Trou borgne
K0350.5002	acier à outils	50	50	50	50	50	12	M6	12	R 12	-	Trou borgne
K0350.51002	acier inoxydable	10	10	10	13	10	2,5	M3	6	R 2,5	-	Trou borgne
K0350.51202	acier inoxydable	12	12	12	15	12	3	M4	8	R 3	-	Trou borgne
K0350.51402	acier inoxydable	14	14	14	17	14	3,5	M4	8	R 3,5	-	Trou borgne
K0350.51602	acier inoxydable	16	16	16	20	16	4	M5	10	R 4	-	Trou borgne
K0350.52002	acier inoxydable	20	20	20	25	20	5	M5	10	R 5	-	Trou borgne

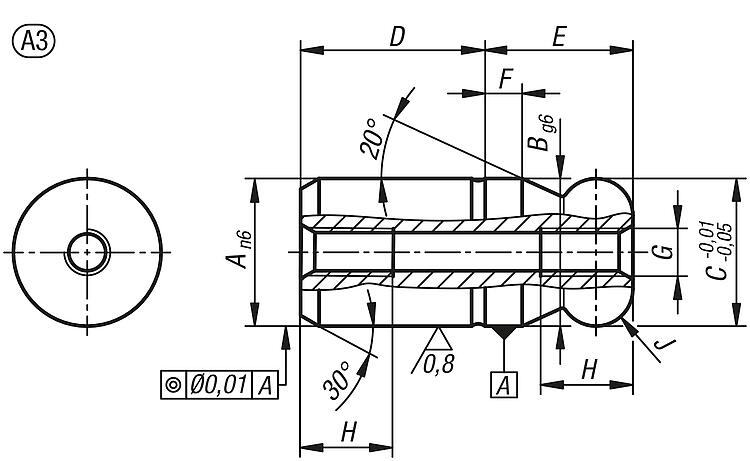

Cimblots à bout sphérique de forme A, taraudage des deux côtés avec alésage

plus d'infos

Dessins

Cimblots à bout sphérique de forme A, taraudage des deux côtés avec alésage

Sélection/filtre d'articles

Référence	Matière	A	B	C	D	E	F	G	H	J	Finition 1	Avant-trou de taraudage
K0350.0502	acier à outils	5	5	5	6	5	2	M2,5	4,5	R 1	-	alésage
K0350.0602	acier à outils	6	6	6	8	6	2	M3	5	R 1	-	alésage
K0350.0802	acier à outils	8	8	8	10	8	2	M3	6	R 2	-	alésage
K0350.50502	acier inoxydable	5	5	5	6	5	2	M2,5	4,5	R 1	-	alésage
K0350.50602	acier inoxydable	6	6	6	8	6	2	M3	5	R 1	-	alésage
K0350.50802	acier inoxydable	8	8	8	10	8	2	M3	6	R 2	-	alésage
