Fermetures à déclic en plastique avec poignée, escamotable

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Grenouillères, fermetures à déclic, loquets de verrouillage
    - Fermetures à déclic
      - Fermetures à déclic en plastique avec poignée, escamotable

Description de l'article/illustrations du produit

DescriptionMatière :PC/ABS.Finition :Corps noir, blanc ou beige.
Poignée noire, chromée, blanche ou beige.Nota :Ces fermetures à déclic sont conçues pour un montage affleurant dans les portes, trappes et capots grâce à leur poignée encastrée.
Disponibles en quatre tailles différentes pour vantaux d'épaisseurs différentes. Sécurité supplémentaire grâce aux versions verrouillables.
La poignée précontrainte empêche le claquement.

Indice d'inflammabilité (modèle en plastique) : UL94-HB.
Couple max. pour le serrage des vis : 2 Nm.

Forme A : verrouillable
Forme B : non verrouillableMode d'emploi :En tirant la poignée, la fermeture est amenée en position ouverte, permettant l'ouverture de la porte. Le verrouillage est automatiquement assuré par la fermeture de la porte. La fermeture peut également être actionnée depuis l'arrière.Utilisation :- Industrie automobile
- Technique médicale
- Construction de machines
- Bateaux et construction navale
- Aérospatial
- Industrie du meubleMontage :1. Réalisez la découpe selon le croquis.
2. Fixation de l'équerre de montage.
3. Fixation par l'arrière à l'aide de pièces de montage.Contenu de la livraisonLe support de montage ainsi que les vis (M5) et équerres de montage adaptées sont inclus.
Les fermetures à déclic verrouillables sont fournies avec 2 clés.
Les vis (M5) pour équerre de montage ne sont pas incluses. Indication de dessin :

1) Vantail
2) Cadre
3) Poignée
4) Équerre de montage
5) Hauteur du support de montage (voir tableau H7)
6) Découpe de montage

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1651 Fermetures à déclic en plastique avec poignée, escamotable

354 kB

Dessins (aperçu complet)

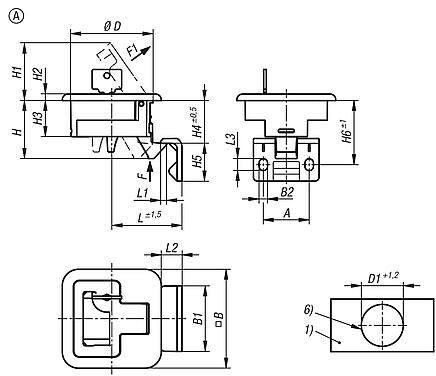

Fermetures à déclic en plastique avec poignée escamotable, forme A, verrouillables

plus d'infos

Dessins

Fermetures à déclic en plastique avec poignée escamotable, forme A, verrouillables

Sélection/filtre d'articles

Référence	Forme	Type de forme	Couleur du corps de base	Couleur des composants	A	B	B1	B2	D	D1	D2	H	H1	H2
K1651.2102356000	A	verrouillable	noir	noir	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2107356000	A	verrouillable	noir	noir	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2112356000	A	verrouillable	noir	noir	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2117356000	A	verrouillable	noir	noir	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2102356022	A	verrouillable	blanc	blanc	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2107356022	A	verrouillable	blanc	blanc	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2112356022	A	verrouillable	blanc	blanc	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2117356022	A	verrouillable	blanc	blanc	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2102356033	A	verrouillable	beige	beige	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2107356033	A	verrouillable	beige	beige	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2112356033	A	verrouillable	beige	beige	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2117356033	A	verrouillable	beige	beige	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2102356001	A	verrouillable	noir	chromé	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2107356001	A	verrouillable	noir	chromé	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2112356001	A	verrouillable	noir	chromé	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2117356001	A	verrouillable	noir	chromé	28	60	40	5,2	50	50	5,5	35,41	35	4

Référence	Forme	Couleur des composants	H3	H4	H5	H6	H7	L	L1	L2	L3	F=force de retenue (N)	Force de traction F1 N	Plage de température en °C	S=épaisseur de battant en mm	Vis
K1651.2102356000	A	noir	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	2-7	M5X16
K1651.2107356000	A	noir	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	7-12	M5X20
K1651.2112356000	A	noir	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	12-17	M5X16
K1651.2117356000	A	noir	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	17-22	M5X20
K1651.2102356022	A	blanc	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	2-7	M5X16
K1651.2107356022	A	blanc	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	7-12	M5X20
K1651.2112356022	A	blanc	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	12-17	M5X16
K1651.2117356022	A	blanc	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	17-22	M5X20
K1651.2102356033	A	beige	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	2-7	M5X16
K1651.2107356033	A	beige	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	7-12	M5X20
K1651.2112356033	A	beige	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	12-17	M5X16
K1651.2117356033	A	beige	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	17-22	M5X20
K1651.2102356001	A	chromé	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	2-7	M5X16
K1651.2107356001	A	chromé	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	7-12	M5X20
K1651.2112356001	A	chromé	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	12-17	M5X16
K1651.2117356001	A	chromé	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	17-22	M5X20

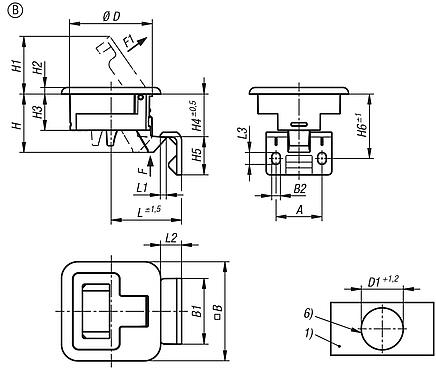

Fermetures à déclic en plastique avec poignée escamotable, forme B, non verrouillables

plus d'infos

Dessins

Fermetures à déclic en plastique avec poignée escamotable, forme B, non verrouillables

Sélection/filtre d'articles

Référence	Forme	Type de forme	Couleur du corps de base	Couleur des composants	A	B	B1	B2	D	D1	D2	H	H1	H2
K1651.2002356000	B	non verrouillables	noir	noir	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2007356000	B	non verrouillables	noir	noir	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2012356000	B	non verrouillables	noir	noir	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2017356000	B	non verrouillables	noir	noir	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2002356022	B	non verrouillables	blanc	blanc	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2007356022	B	non verrouillables	blanc	blanc	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2012356022	B	non verrouillables	blanc	blanc	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2017356022	B	non verrouillables	blanc	blanc	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2002356033	B	non verrouillables	beige	beige	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2007356033	B	non verrouillables	beige	beige	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2012356033	B	non verrouillables	beige	beige	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2017356033	B	non verrouillables	beige	beige	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2002356001	B	non verrouillables	noir	chromé	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2007356001	B	non verrouillables	noir	chromé	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2012356001	B	non verrouillables	noir	chromé	28	60	40	5,2	50	50	5,5	35,5	35	4
K1651.2017356001	B	non verrouillables	noir	chromé	28	60	40	5,2	50	50	5,5	35,5	35	4

Référence	Forme	Couleur des composants	H3	H4	H5	H6	H7	L	L1	L2	L3	F=force de retenue (N)	Force de traction F1 N	Plage de température en °C	S=épaisseur de battant en mm	Vis
K1651.2002356000	B	noir	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	2-7	M5X16
K1651.2007356000	B	noir	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	7-12	M5X20
K1651.2012356000	B	noir	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	12-17	M5X16
K1651.2017356000	B	noir	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	17-22	M5X20
K1651.2002356022	B	blanc	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	2-7	M5X16
K1651.2007356022	B	blanc	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	7-12	M5X20
K1651.2012356022	B	blanc	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	12-17	M5X16
K1651.2017356022	B	blanc	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	17-22	M5X20
K1651.2002356033	B	beige	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	2-7	M5X16
K1651.2007356033	B	beige	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	7-12	M5X20
K1651.2012356033	B	beige	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	12-17	M5X16
K1651.2017356033	B	beige	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	17-22	M5X20
K1651.2002356001	B	chromé	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	2-7	M5X16
K1651.2007356001	B	chromé	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 à 60	7-12	M5X20
K1651.2012356001	B	chromé	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	12-17	M5X16
K1651.2017356001	B	chromé	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 à 60	17-22	M5X20
