Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionDescription du produit :De par leur principe de fonctionnement, les mors de serrage sont adaptés pour réaliser des serrages multiples.
Grâce aux surfaces de serrage, on obtient des forces de serrage importantes.
Les mors de serrage peuvent également être utilisés en association avec la glissière de serrage, ou dans des trous taraudés ou dans une rainure en T.
Une rotation de la vis de serrage permet de déplacer les deux mors de serrage vers l'extérieur et de caler les pièces à usiner contre la butée fixe du dispositif d'usinage.
Le trou oblong intégré dans la double cale permet de déplacer les mors de serrage ou de compenser les tolérances.
Course de déplacement : M12 = ±1,0 mm, M16 = ±1,5 mm.Matière :Double cale et éléments de serrage en acier de cémentation.Finition :Double cale et éléments de serrage trempés, phosphatés.Nota :Les deux trous de fixation sur les surfaces d'appui permettent de monter des supports universels supplémentaires pour une profondeur de serrage optimale de la pièce.Contenu de la livraisonMors de serrage.
Vis de fixation.Indication de dessin :

Forme A : surfaces d'appui lisses
Forme B : surfaces d'appui striées
Forme C : à palier
Forme D : avec surépaisseur d'usinage
Forme E : avec pointes de serrage

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1748 Mors de serrage à coin en acier, avec surfaces de serrage variées

202 kB

Dessins (aperçu complet)

Mors de serrage à coin en acier, forme A, surfaces de serrage lisses

plus d'infos

Dessins

Mors de serrage à coin en acier, forme A, surfaces de serrage lisses

Sélection/filtre d'articles

Référence	Forme	Type de forme	L min.	L max.	B	H	B1	H1	H3	D Taraudage	Z Vis à tête CHC DIN 912	Force de serrage kN max.	Couple de serrage max. Nm
K1748.0500112	A	lisse	44,5	50,5	50	25	30	12,5	3,5	M5	M12x25	30	85
K1748.0720112	A	lisse	61	68	72	39,7	44	21,3	3,5	M6	M12X40	30	85
K1748.0720116	A	lisse	61	68	72	39,7	44	21,3	3,5	M6	M16X40	50	150
K1748.1000116	A	lisse	71,5	81,5	100	42,6	64	21,6	5	M8	M16X40	50	150

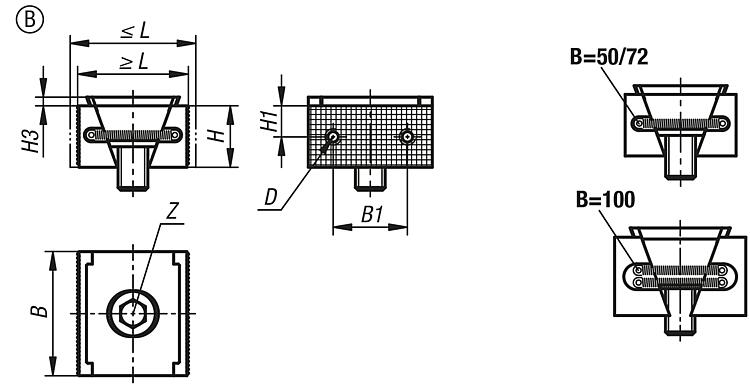

Mors de serrage à coin en acier, forme B, surfaces de serrage striées

plus d'infos

Dessins

Mors de serrage à coin en acier, forme B, surfaces de serrage striées

Sélection/filtre d'articles

Référence	Forme	Type de forme	L min.	L max.	B	H	B1	H1	H3	D Taraudage	Z Vis à tête CHC DIN 912	Force de serrage kN max.	Couple de serrage max. Nm
K1748.0500212	B	strié	44,5	50,5	50	25	30	12,5	3,5	M5	M12x25	30	85
K1748.0720212	B	strié	61	68	72	39,7	44	21,3	3,5	M6	M12X40	30	85
K1748.0720216	B	strié	61	68	72	39,7	44	21,3	3,5	M6	M16X40	50	150
K1748.1000216	B	strié	71,5	81,5	100	42,6	64	21,6	5	M8	M16X40	50	150

Mors de serrage à coin en acier, forme C, avec palier

plus d'infos

Dessins

Mors de serrage à coin en acier, forme C, avec palier

Sélection/filtre d'articles

Référence	Forme	Type de forme	L min.	L max.	B	H	B1	H1	H2	H3	D Taraudage	Z Vis à tête CHC DIN 912	Force de serrage kN max.	Couple de serrage max. Nm
K1748.0502312	C	palier 2 mm	50,5	56,5	50	25	30	12,5	2	3,5	M5	M12x25	30	85
K1748.0505312	C	palier 5 mm	50,5	56,5	50	25	30	12,5	5	3,5	M5	M12x25	30	85
K1748.0722316	C	palier 2 mm	67	74	72	39,7	44	21,3	2	3,5	M6	M16X40	50	150
K1748.0725316	C	palier 5 mm	67	74	72	39,7	44	21,3	5	3,5	M6	M16X40	50	150
K1748.1002316	C	palier 2 mm	77,5	87,5	100	42,6	64	21,6	2	5	M8	M16X40	50	150
K1748.1005316	C	palier 5 mm	77,5	87,5	100	42,6	64	21,6	5	5	M8	M16X40	50	150

Mors de serrage à coin en acier, forme D, avec surépaisseur d’usinage

plus d'infos

Dessins

Mors de serrage à coin en acier, forme D, avec surépaisseur d’usinage

Sélection/filtre d'articles

Référence	Forme	Type de forme	L min.	L max.	B	H	B1	H1	H3	D Taraudage	Z Vis à tête CHC DIN 912	Force de serrage kN max.	Couple de serrage max. Nm
K1748.0500412	D	avec surépaisseur d'usinage	54,5	60,5	50	25	30	12,5	3,5	M5	M12x25	30	85
K1748.0720412	D	avec surépaisseur d'usinage	71	78	72	39,7	44	21,3	3,5	M6	M12X40	30	85
K1748.0720416	D	avec surépaisseur d'usinage	71	78	72	39,7	44	21,3	3,5	M6	M16X40	50	150
K1748.1000416	D	avec surépaisseur d'usinage	81,5	91,5	100	42,6	64	21,6	5	M8	M16X40	50	150

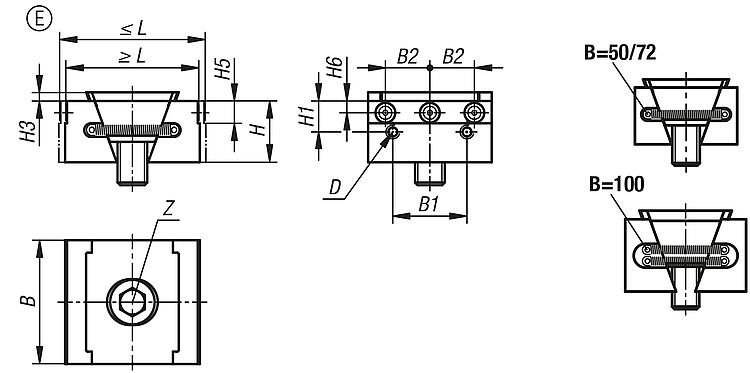

Mors de serrage à coin en acier, forme E, avec pointes de serrage

plus d'infos

Dessins

Mors de serrage à coin en acier, forme E, avec pointes de serrage

Sélection/filtre d'articles

Référence	Forme	Type de forme	L min.	L max.	B	H	B1	B2	H1	H3	H4	H5	H6	D Taraudage	Z Vis à tête CHC DIN 912	Force de serrage kN max.	Couple de serrage max. Nm
K1748.0500512	E	avec pointes	54	60	50	25	30	18	12,5	3,5	5	9	4,75	M5	M12x25	30	85
K1748.0720512	E	avec pointes	70,2	77,6	72	39,7	44	27	21,3	3,5	-	9	4,75	M6	M12X40	30	85
K1748.0720516	E	avec pointes	70,2	77,6	72	39,7	44	27	21,3	3,5	-	9	4,75	M6	M16X40	50	150
K1748.1000516	E	avec pointes	80,5	90,5	100	42,6	64	40	21,6	5	-	9	4,75	M8	M16X40	50	150
