DescriçãoDescrição do produto:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar as formas C + D.Material:

Versão em aço:
Bucha roscada com pino de guia para travamento em aço de corte rápido.

Versão em aço inoxidável:
Pino de guia para travamento temperado:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4034.

Pino de guia para travamento não temperado:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Manípulo de cabeça cogumelo termoplástico na cor grafite escuro.

Versão:Versão em aço:
Bucha roscada brunida.
Pino de guia para travamento endurecido, polido e brunido.

Versão em aço inoxidável:
Bucha roscada com superfície sem tratamento.
Pino de guia para travamento endurecido e polido, superfície sem tratamento.
Pino de guia para travamento não endurecido e polido, superfície sem tratamento.

Cabeça cogumelo cinza escuro RAL7021.Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.

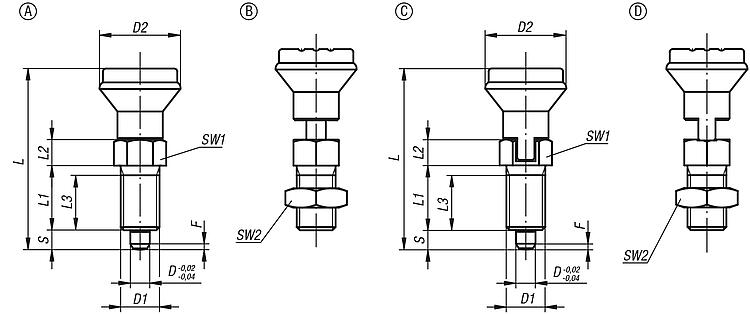

Kits de fixação para peças de paredes finas K2146.Indicação de desenho:

Forma A: sem ranhura de engate, sem contraporca
Forma B: sem ranhura de engate, com contraporca
Forma C: com ranhura de engate, sem contraporca
Forma D: com ranhura de engate, com contraporca

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0339 Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, com tampa

293 kB

Desenhos (visão geral)

Pino de retenção em aço ou aço inoxidável com cabeça cogumelo de plástico, com tampa, sem ranhura de engate, sem contraporca

mais informações

Desenhos

Pino de retenção em aço ou aço inoxidável com cabeça cogumelo de plástico, com tampa, sem ranhura de engate, sem contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0339.1105	A	aço	peça endurecida	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	sob consulta
K0339.1206	A	aço	peça endurecida	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	sob consulta
K0339.1308	A	aço	peça endurecida	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	sob consulta
K0339.1410	A	aço	peça endurecida	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	sob consulta
K0339.01105	A	aço inoxidável	peça endurecida	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	sob consulta
K0339.01206	A	aço inoxidável	peça endurecida	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	sob consulta
K0339.01308	A	aço inoxidável	peça endurecida	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	sob consulta
K0339.01410	A	aço inoxidável	peça endurecida	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	sob consulta
K0339.11105	A	aço inoxidável	peça não endurecida	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	sob consulta
K0339.11206	A	aço inoxidável	peça não endurecida	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	sob consulta
K0339.11308	A	aço inoxidável	peça não endurecida	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	sob consulta
K0339.11410	A	aço inoxidável	peça não endurecida	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	sob consulta

Pino de retenção em aço ou aço inoxidável com cabeça cogumelo de plástico, com tampa, sem ranhura de engate, com contraporca

mais informações

Desenhos

Pino de retenção em aço ou aço inoxidável com cabeça cogumelo de plástico, com tampa, sem ranhura de engate, com contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	SW2	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0339.2105	B	aço	peça endurecida	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	sob consulta
K0339.2206	B	aço	peça endurecida	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	sob consulta
K0339.2308	B	aço	peça endurecida	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	sob consulta
K0339.2410	B	aço	peça endurecida	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	sob consulta
K0339.02105	B	aço inoxidável	peça endurecida	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	sob consulta
K0339.02206	B	aço inoxidável	peça endurecida	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	sob consulta
K0339.02308	B	aço inoxidável	peça endurecida	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	sob consulta
K0339.02410	B	aço inoxidável	peça endurecida	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	sob consulta
K0339.12105	B	aço inoxidável	peça não endurecida	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	sob consulta
K0339.12206	B	aço inoxidável	peça não endurecida	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	sob consulta
K0339.12308	B	aço inoxidável	peça não endurecida	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	sob consulta
K0339.12410	B	aço inoxidável	peça não endurecida	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	sob consulta

Pino de retenção em aço ou aço inoxidável com cabeça cogumelo de plástico, com tampa, com ranhura de engate, sem contraporca

mais informações

Desenhos

Pino de retenção em aço ou aço inoxidável com cabeça cogumelo de plástico, com tampa, com ranhura de engate, sem contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0339.3105	C	aço	peça endurecida	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	sob consulta
K0339.3206	C	aço	peça endurecida	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	sob consulta
K0339.3308	C	aço	peça endurecida	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	sob consulta
K0339.3410	C	aço	peça endurecida	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	sob consulta
K0339.03105	C	aço inoxidável	peça endurecida	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	sob consulta
K0339.03206	C	aço inoxidável	peça endurecida	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	sob consulta
K0339.03308	C	aço inoxidável	peça endurecida	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	sob consulta
K0339.03410	C	aço inoxidável	peça endurecida	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	sob consulta
K0339.13105	C	aço inoxidável	peça não endurecida	5	M10x1	21	47	17	7	15	5	13	1,3	5	12	sob consulta
K0339.13206	C	aço inoxidável	peça não endurecida	6	M12x1,5	25	56	20	8	17	6	14	1,8	6	14	sob consulta
K0339.13308	C	aço inoxidável	peça não endurecida	8	M16x1,5	33	74	26	10	23	8	19	2,3	15	35	sob consulta
K0339.13410	C	aço inoxidável	peça não endurecida	10	M20x1,5	33	80	28	12	25	10	22	2,8	15	34	sob consulta

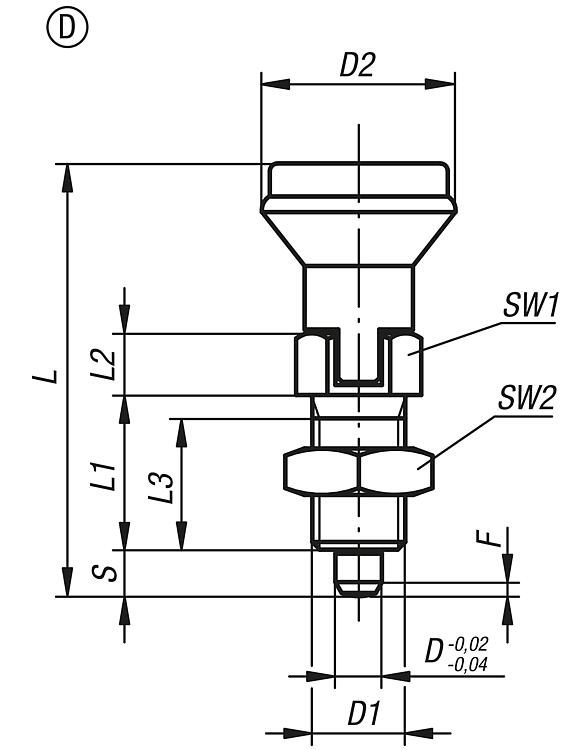

Pino de retenção de aço ou aço inoxidável com cabeça cogumelo de plástico, com tampa, com ranhura de engate e contraporca

mais informações

Desenhos

Pino de retenção de aço ou aço inoxidável com cabeça cogumelo de plástico, com tampa, com ranhura de engate e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	SW2	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0339.4105	D	aço	peça endurecida	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	sob consulta
K0339.4206	D	aço	peça endurecida	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	sob consulta
K0339.4308	D	aço	peça endurecida	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	sob consulta
K0339.4410	D	aço	peça endurecida	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	sob consulta
K0339.04105	D	aço inoxidável	peça endurecida	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	sob consulta
K0339.04206	D	aço inoxidável	peça endurecida	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	sob consulta
K0339.04308	D	aço inoxidável	peça endurecida	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	sob consulta
K0339.04410	D	aço inoxidável	peça endurecida	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	sob consulta
K0339.14105	D	aço inoxidável	peça não endurecida	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	sob consulta
K0339.14206	D	aço inoxidável	peça não endurecida	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	sob consulta
K0339.14308	D	aço inoxidável	peça não endurecida	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	sob consulta
K0339.14410	D	aço inoxidável	peça não endurecida	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	sob consulta
