토글 로케이터 스위벨 앵글 12°

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 서포트, 로케이팅 및 스토퍼 부품
    - 토글 로케이터, 스러스트 나사
      - 토글 로케이터 스위벨 앵글 12°

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:단강 몸체, 롤러 베어링 스틸 볼 1.3505표면 마무리:몸체, 검정 산화 처리, 볼 경화(50 - 55 HRC).정보:토글 로케이터는 장치 구성에 있어서 멈춤
장치, 지탱 장치, 그리고 플런저로 작용함.
이는 클램핑 유닛에 조립할 수도 있음.
예로 "arness" 클램핑 유닛을 참고함.

볼은 비틀림에 안정적임.도면 설명:

타입 C: 수나사 있음, 볼 플랫형, 페이스
타입 F: 수나사 있음, 볼 플랫형, 세레이션

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0302 토글 로케이터 스위벨 앵글 12°

208 kB

도면 (전체 요약)

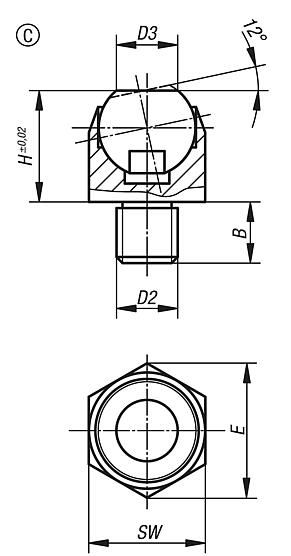

토글 로케이터, 스위벨 앵글 12°, 타입 C, 수나사형, 납작한 볼

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	B	D2	D3	H	E	SW	볼-Ø	부하 max. kN (정적 부하)
K0302.106	C	7	M6	6,7	13	14,5	13	10	10
K0302.108	C	8	M8	6,7	13	14,5	13	10	10
K0302.110	C	10	M10	10	18	21,9	19	16	25
K0302.112	C	12	M12	10	18	21,9	19	16	25
K0302.116	C	16	M16	20	27	33	30	24	90
K0302.120	C	20	M20	20	27	33	30	24	90

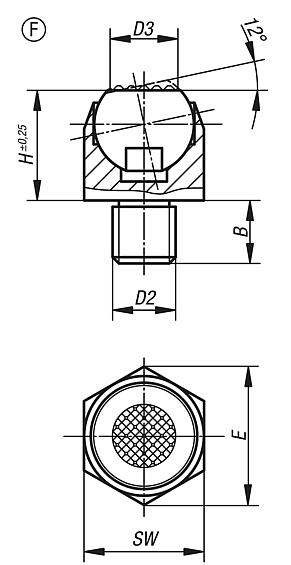

토글 로케이터, 스위벨 앵글 12°, 타입 F, 수나사형, 볼 플랫형, 세레이션 있음

자세한 정보

도면

토글 로케이터, 스위벨 앵글 12°, 타입 F, 수나사형, 볼 플랫형, 세레이션 있음

캐드데이터 및 상세 정보

주문 번호	타입	B	D2	D3	H	E	SW	볼-Ø	부하 max. kN (정적 부하)
K0302.306	F	7	M6	6,7	13	14,5	13	10	10
K0302.308	F	8	M8	6,7	13	14,5	13	10	10
K0302.310	F	10	M10	10	18	21,9	19	16	25
K0302.312	F	12	M12	10	18	21,9	19	16	25
K0302.316	F	16	M16	20	27	33	30	24	90
K0302.320	F	20	M20	20	27	33	30	24	90
