설명재질:

열가소성, 검정회색.
부시 및 나사 볼트, 스테인레스 스틸 1.4305.

표면 마무리:스테인리스 스틸, 자연적 마무리.도면 설명:

타입 D: 나사 부쉬 커버 없음
타입 K: 나사 부쉬 덮개 있음
타입 L: 수나사 있음

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0261 널링 휠 스테인레스 스틸 부픔

226 kB

도면 (전체 요약)

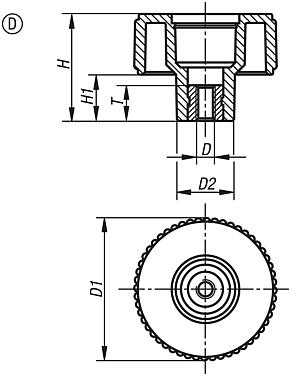

널링 휠, 스테인레스 스틸 스틸 부품, 타입 D, 나사 부싱 있음, 커버 없음

자세한 정보

도면

널링 휠, 스테인레스 스틸 스틸 부품, 타입 D, 나사 부싱 있음, 커버 없음

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	D2	H	H1	T
K0261.1105	D	M5	40	16,5	30	13	10
K0261.1106	D	M6	40	16,5	30	13	10
K0261.1108	D	M8	40	16,5	30	13	14
K0261.1208	D	M8	50	18	35	15	14
K0261.1210	D	M10	50	18	35	15	14
K0261.1310	D	M10	63	22	40	17	14
K0261.1312	D	M12	63	22	40	17	18

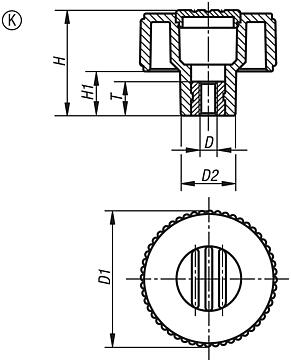

널링 휠, 스테인레스 스틸 스틸 부품, 타입 K, 나사 부싱 있음, 커버 있음

자세한 정보

도면

널링 휠, 스테인레스 스틸 스틸 부품, 타입 K, 나사 부싱 있음, 커버 있음

캐드데이터 및 상세 정보

주문 번호	타입	색상 덮개	크기	D	D1	D2	H	H1	T
K0261.2105	K	검회색 RAL 7021	1	M5	40	16,5	31	13	10
K0261.21051	K	오렌지 RAL 2004	1	M5	40	16,5	31	13	10
K0261.21052	K	시그널 녹색 RAL6032	1	M5	40	16,5	31	13	10
K0261.21053	K	청색 RAL5017	1	M5	40	16,5	31	13	10
K0261.21055	K	연한 회색 RAL 7035	1	M5	40	16,5	31	13	10
K0261.21056	K	신호등 빨강 RAL 3020	1	M5	40	16,5	31	13	10
K0261.21057	K	밝은 노랑 RAL 1021	1	M5	40	16,5	31	13	10
K0261.2106	K	검회색 RAL 7021	1	M6	40	16,5	31	13	10
K0261.21061	K	오렌지 RAL 2004	1	M6	40	16,5	31	13	10
K0261.21062	K	시그널 녹색 RAL6032	1	M6	40	16,5	31	13	10
K0261.21063	K	청색 RAL5017	1	M6	40	16,5	31	13	10
K0261.21065	K	연한 회색 RAL 7035	1	M6	40	16,5	31	13	10
K0261.21066	K	신호등 빨강 RAL 3020	1	M6	40	16,5	31	13	10
K0261.21067	K	밝은 노랑 RAL 1021	1	M6	40	16,5	31	13	10
K0261.2108	K	검회색 RAL 7021	1	M8	40	16,5	31	13	14
K0261.21081	K	오렌지 RAL 2004	1	M8	40	16,5	31	13	10
K0261.21082	K	시그널 녹색 RAL6032	1	M8	40	16,5	31	13	10
K0261.21083	K	청색 RAL5017	1	M8	40	16,5	31	13	10
K0261.21085	K	연한 회색 RAL 7035	1	M8	40	16,5	31	13	14
K0261.21086	K	신호등 빨강 RAL 3020	1	M8	40	16,5	31	13	14
K0261.21087	K	밝은 노랑 RAL 1021	1	M8	40	16,5	31	13	14
K0261.2208	K	검회색 RAL 7021	2	M8	50	18	36	15	14
K0261.22081	K	오렌지 RAL 2004	2	M8	50	18	36	15	14
K0261.22082	K	시그널 녹색 RAL6032	2	M8	50	18	36	15	14
K0261.22083	K	청색 RAL5017	2	M8	50	18	36	15	14
K0261.22085	K	연한 회색 RAL 7035	2	M8	50	18	36	15	14
K0261.22086	K	신호등 빨강 RAL 3020	2	M8	50	18	36	15	14
K0261.22087	K	밝은 노랑 RAL 1021	2	M8	50	18	36	15	14
K0261.2210	K	검회색 RAL 7021	2	M10	50	18	36	15	14
K0261.22101	K	오렌지 RAL 2004	2	M10	50	18	36	15	14
K0261.22102	K	시그널 녹색 RAL6032	2	M10	50	18	36	15	14
K0261.22103	K	청색 RAL5017	2	M10	50	18	36	15	14
K0261.22105	K	연한 회색 RAL 7035	2	M10	50	18	36	15	14
K0261.22106	K	신호등 빨강 RAL 3020	2	M10	50	18	36	15	14
K0261.22107	K	밝은 노랑 RAL 1021	2	M10	50	18	36	15	14
K0261.2310	K	검회색 RAL 7021	3	M10	63	22	41	17	14
K0261.23101	K	오렌지 RAL 2004	3	M10	63	22	41	17	14
K0261.23102	K	시그널 녹색 RAL6032	3	M10	63	22	41	17	14
K0261.23103	K	청색 RAL5017	3	M10	63	22	41	17	14
K0261.23105	K	연한 회색 RAL 7035	3	M10	63	22	41	17	14
K0261.23106	K	신호등 빨강 RAL 3020	3	M10	63	22	41	17	14
K0261.23107	K	밝은 노랑 RAL 1021	3	M10	63	22	41	17	14
K0261.2312	K	검회색 RAL 7021	3	M12	63	22	41	17	18
K0261.23121	K	오렌지 RAL 2004	3	M12	63	22	41	17	18
K0261.23122	K	시그널 녹색 RAL6032	3	M12	63	22	41	17	18
K0261.23123	K	청색 RAL5017	3	M12	63	22	41	17	18
K0261.23125	K	연한 회색 RAL 7035	3	M12	63	22	41	17	18
K0261.23126	K	신호등 빨강 RAL 3020	3	M12	63	22	41	17	18
K0261.23127	K	밝은 노랑 RAL 1021	3	M12	63	22	41	17	18

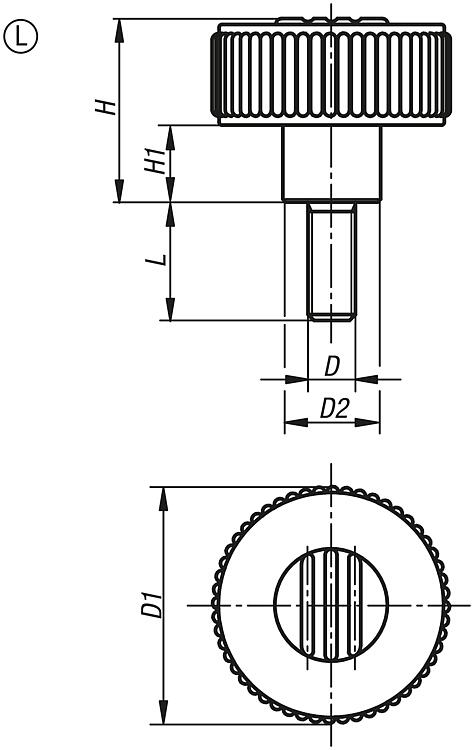

널링 휠, 스테인레스 스틸 스틸 부픔, 타입 L, 수나사

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	색상 덮개	크기	D	D1	D2	H	H1	L
K0261.5105X10	L	검회색 RAL 7021	1	M5	40	16,5	31	13	10
K0261.51051X10	L	오렌지 RAL 2004	1	M5	40	16,5	31	13	10
K0261.51052X10	L	시그널 녹색 RAL6032	1	M5	40	16,5	31	13	10
K0261.51053X10	L	청색 RAL5017	1	M5	40	16,5	31	13	10
K0261.51055X10	L	연한 회색 RAL 7035	1	M5	40	16,5	31	13	10
K0261.51056X10	L	신호등 빨강 RAL 3020	1	M5	40	16,5	31	13	10
K0261.51057X10	L	밝은 노랑 RAL 1021	1	M5	40	16,5	31	13	10
K0261.5105X20	L	검회색 RAL 7021	1	M5	40	16,5	31	13	20
K0261.51051X20	L	오렌지 RAL 2004	1	M5	40	16,5	31	13	20
K0261.51052X20	L	시그널 녹색 RAL6032	1	M5	40	16,5	31	13	20
K0261.51053X20	L	청색 RAL5017	1	M5	40	16,5	31	13	20
K0261.51055X20	L	연한 회색 RAL 7035	1	M5	40	16,5	31	13	20
K0261.51056X20	L	신호등 빨강 RAL 3020	1	M5	40	16,5	31	13	20
K0261.51057X20	L	밝은 노랑 RAL 1021	1	M5	40	16,5	31	13	20
K0261.5106X10	L	검회색 RAL 7021	1	M6	40	16,5	31	13	10
K0261.51061X10	L	오렌지 RAL 2004	1	M6	40	16,5	31	13	10
K0261.51062X10	L	시그널 녹색 RAL6032	1	M6	40	16,5	31	13	10
K0261.51063X10	L	청색 RAL5017	1	M6	40	16,5	31	13	10
K0261.51065X10	L	연한 회색 RAL 7035	1	M6	40	16,5	31	13	10
K0261.51066X10	L	신호등 빨강 RAL 3020	1	M6	40	16,5	31	13	10
K0261.51067X10	L	밝은 노랑 RAL 1021	1	M6	40	16,5	31	13	10
K0261.5106X20	L	검회색 RAL 7021	1	M6	40	16,5	31	13	20
K0261.51061X20	L	오렌지 RAL 2004	1	M6	40	16,5	31	13	20
K0261.51062X20	L	시그널 녹색 RAL6032	1	M6	40	16,5	31	13	20
K0261.51063X20	L	청색 RAL5017	1	M6	40	16,5	31	13	20
K0261.51065X20	L	연한 회색 RAL 7035	1	M6	40	16,5	31	13	20
K0261.51066X20	L	신호등 빨강 RAL 3020	1	M6	40	16,5	31	13	20
K0261.51067X20	L	밝은 노랑 RAL 1021	1	M6	40	16,5	31	13	20
K0261.5106X40	L	검회색 RAL 7021	1	M6	40	16,5	31	13	40
K0261.51061X40	L	오렌지 RAL 2004	1	M6	40	16,5	31	13	40
K0261.51062X40	L	시그널 녹색 RAL6032	1	M6	40	16,5	31	13	40
K0261.51063X40	L	청색 RAL5017	1	M6	40	16,5	31	13	40
K0261.51065X40	L	연한 회색 RAL 7035	1	M6	40	16,5	31	13	40
K0261.51066X40	L	신호등 빨강 RAL 3020	1	M6	40	16,5	31	13	40
K0261.51067X40	L	밝은 노랑 RAL 1021	1	M6	40	16,5	31	13	40
K0261.5108X15	L	검회색 RAL 7021	1	M8	40	16,5	31	13	15
K0261.51081X15	L	오렌지 RAL 2004	1	M8	40	16,5	31	13	15
K0261.51082X15	L	시그널 녹색 RAL6032	1	M8	40	16,5	31	13	15
K0261.51083X15	L	청색 RAL5017	1	M8	40	16,5	31	13	15
K0261.51085X15	L	연한 회색 RAL 7035	1	M8	40	16,5	31	13	15
K0261.51086X15	L	신호등 빨강 RAL 3020	1	M8	40	16,5	31	13	15
K0261.51087X15	L	밝은 노랑 RAL 1021	1	M8	40	16,5	31	13	15
K0261.5108X30	L	검회색 RAL 7021	1	M8	40	16,5	31	13	30
K0261.51081X30	L	오렌지 RAL 2004	1	M8	40	16,5	31	13	30
K0261.51082X30	L	시그널 녹색 RAL6032	1	M8	40	16,5	31	13	30
K0261.51083X30	L	청색 RAL5017	1	M8	40	16,5	31	13	30
K0261.51085X30	L	연한 회색 RAL 7035	1	M8	40	16,5	31	13	30
K0261.51086X30	L	신호등 빨강 RAL 3020	1	M8	40	16,5	31	13	30
K0261.51087X30	L	밝은 노랑 RAL 1021	1	M8	40	16,5	31	13	30
K0261.5108X60	L	검회색 RAL 7021	1	M8	40	16,5	31	13	60
K0261.51081X60	L	오렌지 RAL 2004	1	M8	40	16,5	31	13	60
K0261.51082X60	L	시그널 녹색 RAL6032	1	M8	40	16,5	31	13	60
K0261.51083X60	L	청색 RAL5017	1	M8	40	16,5	31	13	60
K0261.51085X60	L	연한 회색 RAL 7035	1	M8	40	16,5	31	13	60
K0261.51086X60	L	신호등 빨강 RAL 3020	1	M8	40	16,5	31	13	60
K0261.51087X60	L	밝은 노랑 RAL 1021	1	M8	40	16,5	31	13	60
K0261.5208X15	L	검회색 RAL 7021	2	M8	50	18	36	15	15
K0261.52081X15	L	오렌지 RAL 2004	2	M8	50	18	36	15	15
K0261.52082X15	L	시그널 녹색 RAL6032	2	M8	50	18	36	15	15
K0261.52083X15	L	청색 RAL5017	2	M8	50	18	36	15	15
K0261.52085X15	L	연한 회색 RAL 7035	2	M8	50	18	36	15	15
K0261.52086X15	L	신호등 빨강 RAL 3020	2	M8	50	18	36	15	15
K0261.52087X15	L	밝은 노랑 RAL 1021	2	M8	50	18	36	15	15
K0261.5208X30	L	검회색 RAL 7021	2	M8	50	18	36	15	30
K0261.52081X30	L	오렌지 RAL 2004	2	M8	50	18	36	15	30
K0261.52082X30	L	시그널 녹색 RAL6032	2	M8	50	18	36	15	30
K0261.52083X30	L	청색 RAL5017	2	M8	50	18	36	15	30
K0261.52085X30	L	연한 회색 RAL 7035	2	M8	50	18	36	15	30
K0261.52086X30	L	신호등 빨강 RAL 3020	2	M8	50	18	36	15	30
K0261.52087X30	L	밝은 노랑 RAL 1021	2	M8	50	18	36	15	30
K0261.5208X60	L	검회색 RAL 7021	2	M8	50	18	36	15	60
K0261.52081X60	L	오렌지 RAL 2004	2	M8	50	18	36	15	60
K0261.52082X60	L	시그널 녹색 RAL6032	2	M8	50	18	36	15	60
K0261.52083X60	L	청색 RAL5017	2	M8	50	18	36	15	60
K0261.52085X60	L	연한 회색 RAL 7035	2	M8	50	18	36	15	60
K0261.52086X60	L	신호등 빨강 RAL 3020	2	M8	50	18	36	15	60
K0261.52087X60	L	밝은 노랑 RAL 1021	2	M8	50	18	36	15	60
K0261.5210X20	L	검회색 RAL 7021	2	M10	50	18	36	15	20
K0261.52101X20	L	오렌지 RAL 2004	2	M10	50	18	36	15	20
K0261.52102X20	L	시그널 녹색 RAL6032	2	M10	50	18	36	15	20
K0261.52103X20	L	청색 RAL5017	2	M10	50	18	36	15	20
K0261.52105X20	L	연한 회색 RAL 7035	2	M10	50	18	36	15	20
K0261.52106X20	L	신호등 빨강 RAL 3020	2	M10	50	18	36	15	20
K0261.52107X20	L	밝은 노랑 RAL 1021	2	M10	50	18	36	15	20
K0261.5210X30	L	검회색 RAL 7021	2	M10	50	18	36	15	30
K0261.52101X30	L	오렌지 RAL 2004	2	M10	50	18	36	15	30
K0261.52102X30	L	시그널 녹색 RAL6032	2	M10	50	18	36	15	30
K0261.52103X30	L	청색 RAL5017	2	M10	50	18	36	15	30
K0261.52105X30	L	연한 회색 RAL 7035	2	M10	50	18	36	15	30
K0261.52106X30	L	신호등 빨강 RAL 3020	2	M10	50	18	36	15	30
K0261.52107X30	L	밝은 노랑 RAL 1021	2	M10	50	18	36	15	30
K0261.5210X60	L	검회색 RAL 7021	2	M10	50	18	36	15	60
K0261.52101X60	L	오렌지 RAL 2004	2	M10	50	18	36	15	60
K0261.52102X60	L	시그널 녹색 RAL6032	2	M10	50	18	36	15	60
K0261.52103X60	L	청색 RAL5017	2	M10	50	18	36	15	60
K0261.52105X60	L	연한 회색 RAL 7035	2	M10	50	18	36	15	60
K0261.52106X60	L	신호등 빨강 RAL 3020	2	M10	50	18	36	15	60
K0261.52107X60	L	밝은 노랑 RAL 1021	2	M10	50	18	36	15	60
K0261.5310X20	L	검회색 RAL 7021	3	M10	63	22	41	17	20
K0261.53101X20	L	오렌지 RAL 2004	3	M10	63	22	41	17	20
K0261.53102X20	L	시그널 녹색 RAL6032	3	M10	63	22	41	17	20
K0261.53103X20	L	청색 RAL5017	3	M10	63	22	41	17	20
K0261.53105X20	L	연한 회색 RAL 7035	3	M10	63	22	41	17	20
K0261.53106X20	L	신호등 빨강 RAL 3020	3	M10	63	22	41	17	20
K0261.53107X20	L	밝은 노랑 RAL 1021	3	M10	63	22	41	17	20
K0261.5310X30	L	검회색 RAL 7021	3	M10	63	22	41	17	30
K0261.53101X30	L	오렌지 RAL 2004	3	M10	63	22	41	17	30
K0261.53102X30	L	시그널 녹색 RAL6032	3	M10	63	22	41	17	30
K0261.53103X30	L	청색 RAL5017	3	M10	63	22	41	17	30
K0261.53105X30	L	연한 회색 RAL 7035	3	M10	63	22	41	17	30
K0261.53106X30	L	신호등 빨강 RAL 3020	3	M10	63	22	41	17	30
K0261.53107X30	L	밝은 노랑 RAL 1021	3	M10	63	22	41	17	30
K0261.5310X60	L	검회색 RAL 7021	3	M10	63	22	41	17	60
K0261.53101X60	L	오렌지 RAL 2004	3	M10	63	22	41	17	60
K0261.53102X60	L	시그널 녹색 RAL6032	3	M10	63	22	41	17	60
K0261.53103X60	L	청색 RAL5017	3	M10	63	22	41	17	60
K0261.53105X60	L	연한 회색 RAL 7035	3	M10	63	22	41	17	60
K0261.53106X60	L	신호등 빨강 RAL 3020	3	M10	63	22	41	17	60
K0261.53107X60	L	밝은 노랑 RAL 1021	3	M10	63	22	41	17	60
