Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré
K1368

Profilés d'étanchéité de protection des arêtes avec noyau à...

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Protection des arêtes en EPDM ou en PVC.
Joint en caoutchouc mousse EPDM.
Finition :noir.Nota :En plus de protéger les arêtes, ces profilés assurent également une fonction d’étanchéité contre l’humidité, la poussière et la saleté sur d’autres composants tels que les portes, les volets ou les couvercles de boîtier. En fonction de sa forme, le profilé en caoutchouc mousse peut être dans les domaines d’application les plus divers.

Nous recommandons de comprimer le joint des profilés d’étanchéité de protection des arêtes de 50 % au maximum (compression).
Pour assurer la meilleure étanchéité possible, le joint doit être comprimé entre 30 et 40 %.
Ces spécifications sont des recommandations ; dans la pratique, elles dépendent de l’application et des pièces utilisées.

Les profilés d’étanchéité de protection en EPDM sont certifiées UL50, UL50E et UL94HB.
Montage :Montage simple, rapide et sans difficulté. En appuyant avec la main, le profilé de protection des arêtes se bloque automatiquement. L'opération ne nécessite aucun élément adhésif ou de fixation.Sur demande :D’autres longueurs.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K1368 Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré 241 kB
 Informations techniques protection des arêtes vives 23,9 kB

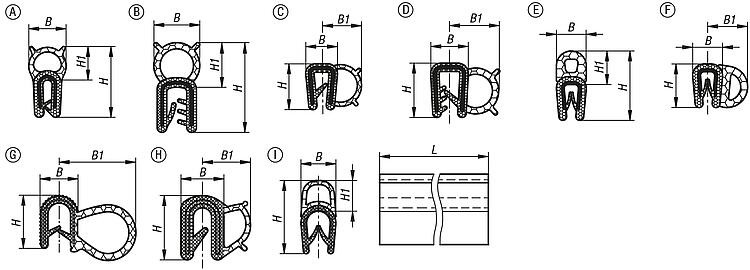

Dessins (aperçu complet)

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré

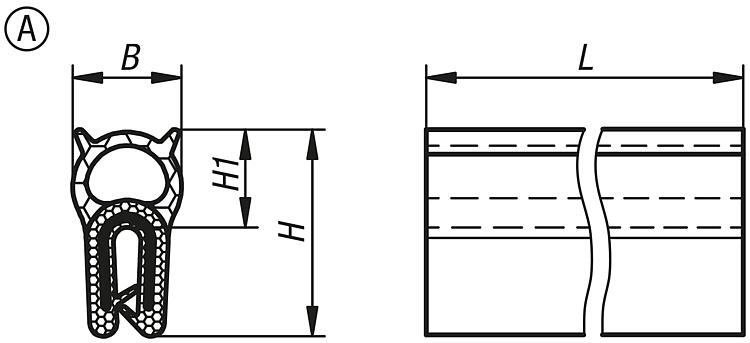

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme A

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme A

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

HCAOAcc.PrixCommander
K1368.015X2000AEPDM20000,5-1,5A=50 B=180 C=25 D=25815 0,00 €
K1368.015X5000AEPDM50000,5-1,5A=50 B=180 C=25 D=25815 0,00 €
K1368.015X10000AEPDM100000,5-1,5A=50 B=180 C=25 D=25815 0,00 €
K1368.015X20000AEPDM200000,5-1,5A=50 B=180 C=25 D=25815 0,00 €
K1368.015X50000AEPDM500000,5-1,5A=50 B=180 C=25 D=25815 0,00 €

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme B

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme B

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

HH1CAOAcc.PrixCommander
K1368.122X2000BEPDM20001,0-3,0A=50 B=180 C=30 D=30112211 0,00 €
K1368.122X5000BEPDM50001,0-3,0A=50 B=180 C=30 D=30112211 0,00 €
K1368.122X10000BEPDM100001,0-3,0A=50 B=180 C=30 D=30112211 0,00 €
K1368.122X20000BEPDM200001,0-3,0A=50 B=180 C=30 D=30112211 0,00 €
K1368.122X50000BEPDM500001,0-3,0A=50 B=180 C=30 D=30112211 0,00 €

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme C

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme C

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

B1HCAOAcc.PrixCommander
K1368.211X2000CEPDM20001,0-2,0A=100 B=200 C=100 D=608911 0,00 €
K1368.211X5000CEPDM50001,0-2,0A=100 B=200 C=100 D=608911 0,00 €
K1368.211X10000CEPDM100001,0-2,0A=100 B=200 C=100 D=608911 0,00 €
K1368.211X20000CEPDM200001,0-2,0A=100 B=200 C=100 D=608911 0,00 €
K1368.211X50000CEPDM500001,0-2,0A=100 B=200 C=100 D=608911 0,00 €

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme D

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme D

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

B1HCAOAcc.PrixCommander
K1368.313X2000DEPDM20002,0-3,0A=50 B=20 C=120 D=4091213 0,00 €
K1368.313X5000DEPDM50002,0-3,0A=50 B=20 C=120 D=4091213 0,00 €
K1368.313X10000DEPDM100002,0-3,0A=50 B=20 C=120 D=4091213 0,00 €
K1368.313X20000DEPDM200002,0-3,0A=50 B=20 C=120 D=4091213 0,00 €
K1368.313X50000DEPDM500002,0-3,0A=50 B=20 C=120 D=4091213 0,00 €

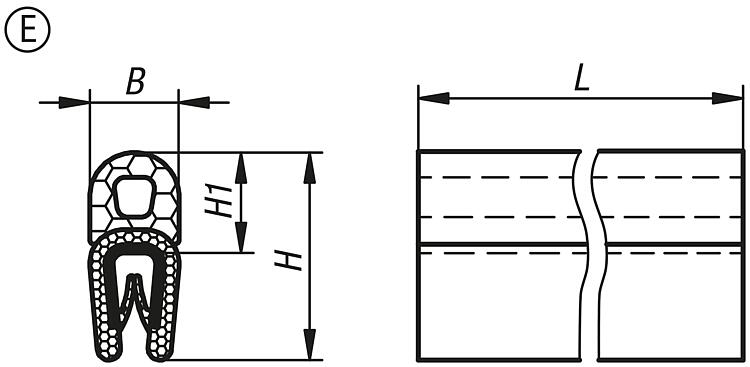

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme E

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme E

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

HH1CAOAcc.PrixCommander
K1368.415X2000EPVC20001,0-2,0A=20 B=40 C=10 D=106,5157 0,00 €
K1368.415X5000EPVC50001,0-2,0A=20 B=40 C=10 D=106,5157 0,00 €
K1368.415X10000EPVC100001,0-2,0A=20 B=40 C=10 D=106,5157 0,00 €
K1368.415X20000EPVC200001,0-2,0A=20 B=40 C=10 D=106,5157 0,00 €
K1368.415X50000EPVC500001,0-2,0A=20 B=40 C=10 D=106,5157 0,00 €

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme F

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme F

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

B1HCAOAcc.PrixCommander
K1368.510X2000FPVC20001,0-2,0A=20 B=15 C=30 D=307910 0,00 €
K1368.510X5000FPVC50001,0-2,0A=20 B=15 C=30 D=307910 0,00 €
K1368.510X10000FPVC100001,0-2,0A=20 B=15 C=30 D=307910 0,00 €
K1368.510X20000FPVC200001,0-2,0A=20 B=15 C=30 D=307910 0,00 €
K1368.510X50000FPVC500001,0-2,0A=20 B=15 C=30 D=307910 0,00 €

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme G

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme G

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

B1HCAOAcc.PrixCommander
K1368.615X2000GEPDM20001,0-3,5A=200 B=80 C=200 D=200112215 0,00 €
K1368.615X5000GEPDM50001,0-3,5A=200 B=80 C=200 D=200112215 0,00 €
K1368.615X10000GEPDM100001,0-3,5A=200 B=80 C=200 D=200112215 0,00 €
K1368.615X20000GEPDM200001,0-3,5A=200 B=80 C=200 D=200112215 0,00 €
K1368.615X50000GEPDM500001,0-3,5A=200 B=80 C=200 D=200112215 0,00 €

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme H

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme H

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

B1HCAOAcc.PrixCommander
K1368.712X2000HEPDM20000,8-2,5A=40 B=40 C=100 D=608912 0,00 €
K1368.712X5000HEPDM50000,8-2,5A=40 B=40 C=100 D=608912 0,00 €
K1368.712X10000HEPDM100000,8-2,5A=40 B=40 C=100 D=608912 0,00 €
K1368.712X20000HEPDM200000,8-2,5A=40 B=40 C=100 D=608912 0,00 €
K1368.712X50000HEPDM500000,8-2,5A=40 B=40 C=100 D=608912 0,00 €

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme I

plus d'infos

Dessins

Profilés d'étanchéité de protection des arêtes avec noyau à fils d'acier intégré, forme I

Sélection/filtre d'articles

RéférenceFormeMatière du corps de baseLPlage de serrage
mm
Rayon de courbure minimal
mm
B

HH1CAOAcc.PrixCommander
K1368.821X2000IPVC20001,0-4,0A=70 B=80 C=15 D=1510219 0,00 €
K1368.821X5000IPVC50001,0-4,0A=70 B=80 C=15 D=1510219 0,00 €
K1368.821X10000IPVC100001,0-4,0A=70 B=80 C=15 D=1510219 0,00 €
K1368.821X20000IPVC200001,0-4,0A=70 B=80 C=15 D=1510219 0,00 €
K1368.821X50000IPVC500001,0-4,0A=70 B=80 C=15 D=1510219 0,00 €
