Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Corps : acier zingué bleu, axe du poussoir : bruniNota :Les deux taraudages de part et d’autre du poussoir acceptent une grande variété d’inserts pour les applications les plus diverses, comme p. ex. des prismes, des patins, des supports à bille oscillante, des poignées, des boutons, des écrous moletés etc.Montage :Pour freiner le taraudage du poussoir lors du montage, un frein de vis LOCTITE K0655.243....est
recommandé.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0373 Poussoir à ressort à tige de traction/pression

313 kB

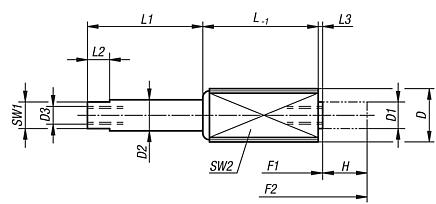

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	D3	H	L	L1	L2	L3	SW1	SW2 4 pans	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N
K0373.1202004	M12	6	7	M4x8	3,5	11	4,5	5	1	6	10	5	20
K0373.1202006	M12	6	7	M4x8	6	18,5	7	5	1	6	10	5	20
K0373.1202010	M12	6	7	M4x8	10	26	11	5	1	6	10	5	20
K0373.1206003	M12	6	7	M4x8	3	11	4,5	5	1	6	10	12	40
K0373.1206005	M12	6	7	M4x8	5	18,5	7	5	1	6	10	12	40
K0373.1206008	M12	6	7	M4x8	8	26	11	5	1	6	10	12	40
K0373.1212503	M12	6	7	M4x8	3	11	4,5	5	1	6	10	20	100
K0373.1212505	M12	6	7	M4x8	5	18,5	7	5	1	6	10	20	100
K0373.1212508	M12	6	7	M4x8	8	26	11	5	1	6	10	20	100
K0373.1815004	M18x1,5	10	11	M6x12	4	17	6	6	2,5	9	16	50	150
K0373.1815007	M18x1,5	10	11	M6x12	7	29,5	11,5	6	2,5	9	16	50	150
K0373.1815013	M18x1,5	10	11	M6x12	12,5	45,5	16	6	2,5	9	16	50	150
