Poignées tubulaires en aluminium avec embout en aluminium

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées de manutention, poignées tubulaires et poignées alcôve
    - Poignées tubulaires en aluminium avec embout en aluminium

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Embouts et traverse: profil aluminium EN AW-6060.
Vis de fixation : Inox.Finition :Embout coudé grenaillé, satiné, anodisé noir.
Traverse brossée, anodisée nature, anodisée noir ou revêtement de poudre pour la teinte titane.Nota :Les poignées tubulaires se caractérisent par leur construction massive et leur résistance élevée.
Les vis CHC M8x16, DIN 933 zinguées et les rondelles DIN EN ISO 7089 zinguées sont fournies.Montage :Fixation par l'arrière.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0131 Poignées tubulaires en aluminium avec embout en aluminium

171 kB

Dessins (aperçu complet)

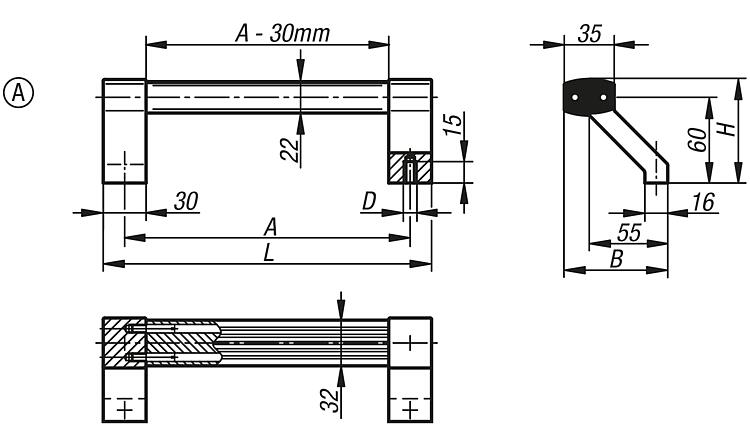

Poignées tubulaires en aluminium avec embout en aluminium, obliques, forme A

plus d'infos

Dessins

Poignées tubulaires en aluminium avec embout en aluminium, obliques, forme A

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	A	B	D	H	L	Charge N
K0131.2000811	A	anodisé noir	200	72,5	M8	72,5	230	1000
K0131.2000812	A	revítement poudre titane	200	72,5	M8	72,5	230	1000
K0131.2000813	A	anodisé naturel	200	72,5	M8	72,5	230	1000
K0131.3000811	A	anodisé noir	300	72,5	M8	72,5	330	1000
K0131.3000812	A	revítement poudre titane	300	72,5	M8	72,5	330	1000
K0131.3000813	A	anodisé naturel	300	72,5	M8	72,5	330	1000
K0131.4000811	A	anodisé noir	400	72,5	M8	72,5	430	1000
K0131.4000812	A	revítement poudre titane	400	72,5	M8	72,5	430	1000
K0131.4000813	A	anodisé naturel	400	72,5	M8	72,5	430	1000
K0131.5000811	A	anodisé noir	500	72,5	M8	72,5	530	1000
K0131.5000812	A	revítement poudre titane	500	72,5	M8	72,5	530	1000
K0131.5000813	A	anodisé naturel	500	72,5	M8	72,5	530	1000

Poignées tubulaires en aluminium avec embout en aluminium, forme B

plus d'infos

Dessins

Poignées tubulaires en aluminium avec embout en aluminium, forme B

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	A	B	D	H	L	Charge N
K0131.2000821	B	anodisé noir	200	35	M8	67,5	230	1000
K0131.2000822	B	revítement poudre titane	200	35	M8	67,5	230	1000
K0131.2000823	B	anodisé naturel	200	35	M8	67,5	230	1000
K0131.3000821	B	anodisé noir	300	35	M8	67,5	330	1000
K0131.3000822	B	revítement poudre titane	300	35	M8	67,5	330	1000
K0131.3000823	B	anodisé naturel	300	35	M8	67,5	330	1000
K0131.4000821	B	anodisé noir	400	35	M8	67,5	430	1000
K0131.4000822	B	revítement poudre titane	400	35	M8	67,5	430	1000
K0131.4000823	B	anodisé naturel	400	35	M8	67,5	430	1000
K0131.5000821	B	anodisé noir	500	35	M8	67,5	530	1000
K0131.5000822	B	revítement poudre titane	500	35	M8	67,5	530	1000
K0131.5000823	B	anodisé naturel	500	35	M8	67,5	530	1000

Poignées tubulaires en aluminium avec embout en aluminium, obliques, forme C

plus d'infos

Dessins

Poignées tubulaires en aluminium avec embout en aluminium, obliques, forme C

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	A	B	D	H	L	Charge N
K0131.2000831	C	anodisé noir	200	72,5	M8	77,5	216	1000
K0131.2000832	C	revítement poudre titane	200	72,5	M8	77,5	216	1000
K0131.2000833	C	anodisé naturel	200	72,5	M8	77,5	216	1000
K0131.3000831	C	anodisé noir	300	72,5	M8	77,5	316	1000
K0131.3000832	C	revítement poudre titane	300	72,5	M8	77,5	316	1000
K0131.3000833	C	anodisé naturel	300	72,5	M8	77,5	316	1000
K0131.4000831	C	anodisé noir	400	72,5	M8	77,5	416	1000
K0131.4000832	C	revítement poudre titane	400	72,5	M8	77,5	416	1000
K0131.4000833	C	anodisé naturel	400	72,5	M8	77,5	416	1000
K0131.5000831	C	anodisé noir	500	72,5	M8	77,5	516	1000
K0131.5000832	C	revítement poudre titane	500	72,5	M8	77,5	516	1000
K0131.5000833	C	anodisé naturel	500	72,5	M8	77,5	516	1000
