Pieds réglables

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Pieds réglables
    - Pieds réglables

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Embase et broche filetée en acier.Finition :Embase et broche filetée zinguées.Nota :La broche filetée est pivotante par rapport à l'embase après assemblageCaractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0678 Pieds réglables

200 kB

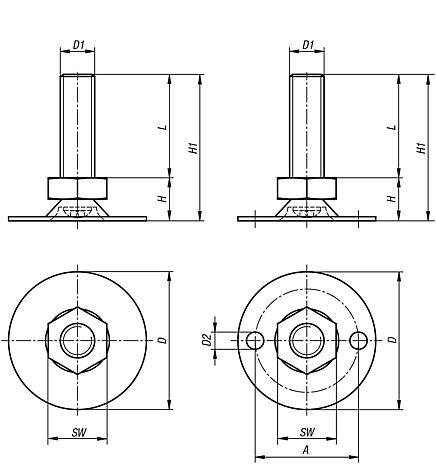

Dessins (aperçu complet)

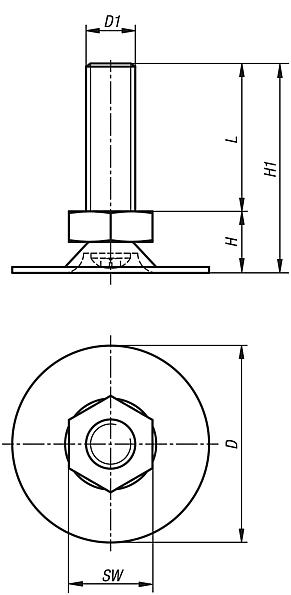

Pieds réglables sans perçage

plus d'infos

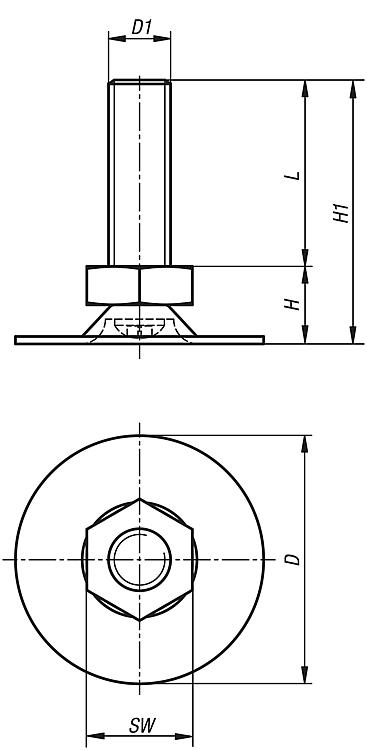

Dessins

Sélection/filtre d'articles

Référence	Finition 1	D	D1	H	H1	L	SW
K0678.03008X016	sans trou lamé	30	M8	11	27	16	13
K0678.03008X020	sans trou lamé	30	M8	11	31	20	13
K0678.03008X030	sans trou lamé	30	M8	11	41	30	13
K0678.03008X040	sans trou lamé	30	M8	11	51	40	13
K0678.03008X050	sans trou lamé	30	M8	11	61	50	13
K0678.03010X016	sans trou lamé	30	M10	12,5	28,5	16	17
K0678.03010X020	sans trou lamé	30	M10	12,5	32,5	20	17
K0678.03010X030	sans trou lamé	30	M10	12,5	42,5	30	17
K0678.03010X040	sans trou lamé	30	M10	12,5	52,5	40	17
K0678.03010X050	sans trou lamé	30	M10	12,5	62,5	50	17
K0678.03010X060	sans trou lamé	30	M10	12,5	72,5	60	17
K0678.04008X016	sans trou lamé	40	M8	11	27	16	13
K0678.04008X020	sans trou lamé	40	M8	11	31	20	13
K0678.04008X030	sans trou lamé	40	M8	11	41	30	13
K0678.04008X040	sans trou lamé	40	M8	11	51	40	13
K0678.04008X050	sans trou lamé	40	M8	11	61	50	13
K0678.04010X016	sans trou lamé	40	M10	11	27	16	17
K0678.04010X020	sans trou lamé	40	M10	11	31	20	17
K0678.04010X030	sans trou lamé	40	M10	11	41	30	17
K0678.04010X040	sans trou lamé	40	M10	11	51	40	17
K0678.04010X050	sans trou lamé	40	M10	11	61	50	17
K0678.04010X060	sans trou lamé	40	M10	11	71	60	17
K0678.05008X016	sans trou lamé	50	M8	12,5	28,5	16	13
K0678.05008X020	sans trou lamé	50	M8	12,5	32,5	20	13
K0678.05008X030	sans trou lamé	50	M8	12,5	42,5	30	13
K0678.05008X040	sans trou lamé	50	M8	12,5	52,5	40	13
K0678.05008X050	sans trou lamé	50	M8	12,5	62,5	50	13
K0678.05010X016	sans trou lamé	50	M10	14	30	16	17
K0678.05010X020	sans trou lamé	50	M10	14	34	20	17
K0678.05010X030	sans trou lamé	50	M10	14	44	30	17
K0678.05010X040	sans trou lamé	50	M10	14	54	40	17
K0678.05010X050	sans trou lamé	50	M10	14	64	50	17
K0678.05010X060	sans trou lamé	50	M10	14	74	60	17
K0678.06008X016	sans trou lamé	60	M8	13,5	29,5	16	13
K0678.06008X020	sans trou lamé	60	M8	13,5	33,5	20	13
K0678.06008X030	sans trou lamé	60	M8	13,5	43,5	30	13
K0678.06008X040	sans trou lamé	60	M8	13,5	53,5	40	13
K0678.06008X050	sans trou lamé	60	M8	13,5	63,5	50	13
K0678.06010X016	sans trou lamé	60	M10	15	31	16	17
K0678.06010X020	sans trou lamé	60	M10	15	35	20	17
K0678.06010X030	sans trou lamé	60	M10	15	45	30	17
K0678.06010X040	sans trou lamé	60	M10	15	55	40	17
K0678.06010X050	sans trou lamé	60	M10	15	65	50	17
K0678.06010X060	sans trou lamé	60	M10	15	75	60	17

Pieds réglables avec perçage

plus d'infos

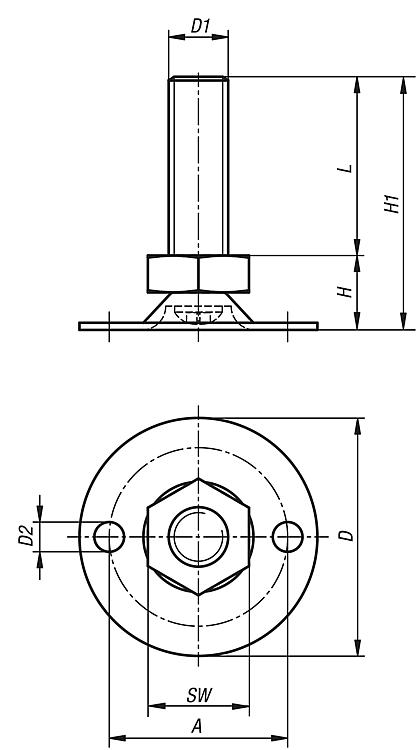

Dessins

Sélection/filtre d'articles

Référence	Finition 1	A	D	D1	D2	H	H1	L	SW	Charge admissible kN max. (contraintes statiques uniquement)
K0678.13008X016	avec alèsage	24,3	30	M8	4	11	27	16	13	2,5
K0678.13008X020	avec alèsage	24,3	30	M8	4	11	31	20	13	2,5
K0678.13008X030	avec alèsage	24,3	30	M8	4	11	41	30	13	2,5
K0678.13008X040	avec alèsage	24,3	30	M8	4	11	51	40	13	2,5
K0678.13008X050	avec alèsage	24,3	30	M8	4	11	61	50	13	2,5
K0678.13010X016	avec alèsage	24,3	30	M10	4	12,5	28,5	16	17	3,5
K0678.13010X020	avec alèsage	24,3	30	M10	4	12,5	32,5	20	17	3,5
K0678.13010X030	avec alèsage	24,3	30	M10	4	12,5	42,5	30	17	3,5
K0678.13010X040	avec alèsage	24,3	30	M10	4	12,5	52,5	40	17	3,5
K0678.13010X050	avec alèsage	24,3	30	M10	4	12,5	62,5	50	17	3,5
K0678.13010X060	avec alèsage	24,3	30	M10	4	12,5	72,5	60	17	3,5
K0678.14008X016	avec alèsage	30	40	M8	5	11	27	16	13	2,5
K0678.14008X020	avec alèsage	30	40	M8	5	11	31	20	13	2,5
K0678.14008X030	avec alèsage	30	40	M8	5	11	41	30	13	2,5
K0678.14008X040	avec alèsage	30	40	M8	5	11	51	40	13	2,5
K0678.14008X050	avec alèsage	30	40	M8	5	11	61	50	13	2,5
K0678.14010X016	avec alèsage	30	40	M10	5	11	27	16	17	3,5
K0678.14010X020	avec alèsage	30	40	M10	5	11	31	20	17	3,5
K0678.14010X030	avec alèsage	30	40	M10	5	11	41	30	17	3,5
K0678.14010X040	avec alèsage	30	40	M10	5	11	51	40	17	3,5
K0678.14010X050	avec alèsage	30	40	M10	5	11	61	50	17	3,5
K0678.14010X060	avec alèsage	30	40	M10	5	11	71	60	17	3,5
K0678.15008X016	avec alèsage	35	50	M8	5,5	12,5	28,5	16	13	2,5
K0678.15008X020	avec alèsage	35	50	M8	5,5	12,5	32,5	20	13	2,5
K0678.15008X030	avec alèsage	35	50	M8	5,5	12,5	42,5	30	13	2,5
K0678.15008X040	avec alèsage	35	50	M8	5,5	12,5	52,5	40	13	2,5
K0678.15008X050	avec alèsage	35	50	M8	5,5	12,5	62,5	50	13	2,5
K0678.15010X016	avec alèsage	35	50	M10	5,5	14	30	16	17	3,5
K0678.15010X020	avec alèsage	35	50	M10	5,5	14	34	20	17	3,5
K0678.15010X030	avec alèsage	35	50	M10	5,5	14	44	30	17	3,5
K0678.15010X040	avec alèsage	35	50	M10	5,5	14	54	40	17	3,5
K0678.15010X050	avec alèsage	35	50	M10	5,5	14	64	50	17	3,5
K0678.15010X060	avec alèsage	35	50	M10	5,5	14	74	60	17	3,5
K0678.16008X016	avec alèsage	46	60	M8	5,5	13,5	29,5	16	13	2,5
K0678.16008X020	avec alèsage	46	60	M8	5,5	13,5	33,5	20	13	2,5
K0678.16008X030	avec alèsage	46	60	M8	5,5	13,5	43,5	30	13	2,5
K0678.16008X040	avec alèsage	46	60	M8	5,5	13,5	53,5	40	13	2,5
K0678.16008X050	avec alèsage	46	60	M8	5,5	13,5	63,5	50	13	2,5
K0678.16010X016	avec alèsage	46	60	M10	5,5	15	31	16	17	3,5
K0678.16010X020	avec alèsage	46	60	M10	5,5	15	35	20	17	3,5
K0678.16010X030	avec alèsage	46	60	M10	5,5	15	45	30	17	3,5
K0678.16010X040	avec alèsage	46	60	M10	5,5	15	55	40	17	3,5
K0678.16010X050	avec alèsage	46	60	M10	5,5	15	65	50	17	3,5
K0678.16010X060	avec alèsage	46	60	M10	5,5	15	75	60	17	3,5
