Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Corps : acier de traitement.Finition :Corps : traité et bruni.

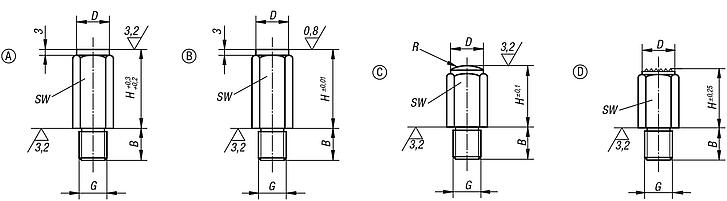

Surfaces d’appui traitées.Nota :Les pieds filetés servent de support aux pièces brutes ou usinées et de butées. Ils peuvent également s’intégrer dans des éléments de serrage ou d’appui standard. Il est recommandé de rectifier les pieds filetés de type A après montage pour parfaire l‘assise.Indication de dessin :

Forme A : Surface plane usinée, traitée
Forme B : Surface plane traitée et rectifiée
Forme C : Surface bombée, traitée
Forme D : Surface à picots, trempée

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0299 Pied fileté

197 kB

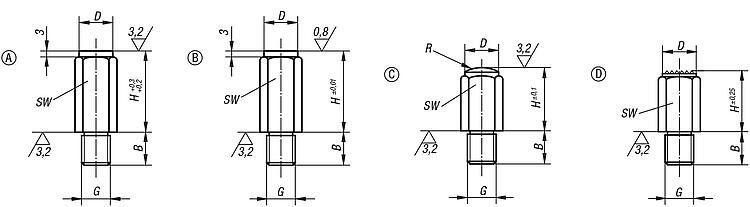

Dessins (aperçu complet)

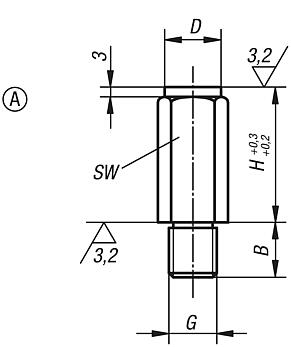

Pied fileté, forme A, surface plane trempée

plus d'infos

Dessins

Pied fileté, forme A, surface plane trempée

Sélection/filtre d'articles

Référence	Forme	B	D	G	H	SW
K0299.106010	A	11	10	M6	10	10
K0299.106020	A	11	10	M6	20	10
K0299.108010	A	13	13	M8	10	13
K0299.108015	A	13	13	M8	15	13
K0299.108030	A	13	13	M8	30	13
K0299.110010	A	16	17	M10	10	17
K0299.110020	A	16	17	M10	20	17
K0299.110040	A	16	17	M10	40	17
K0299.112010	A	20	19	M12	10	19
K0299.112025	A	20	19	M12	25	19
K0299.112050	A	20	19	M12	50	19
K0299.116015	A	24	27	M16	15	27
K0299.116030	A	24	27	M16	30	27
K0299.116060	A	24	27	M16	60	27
K0299.120040	A	29	32	M20	40	32
K0299.120080	A	29	32	M20	80	32

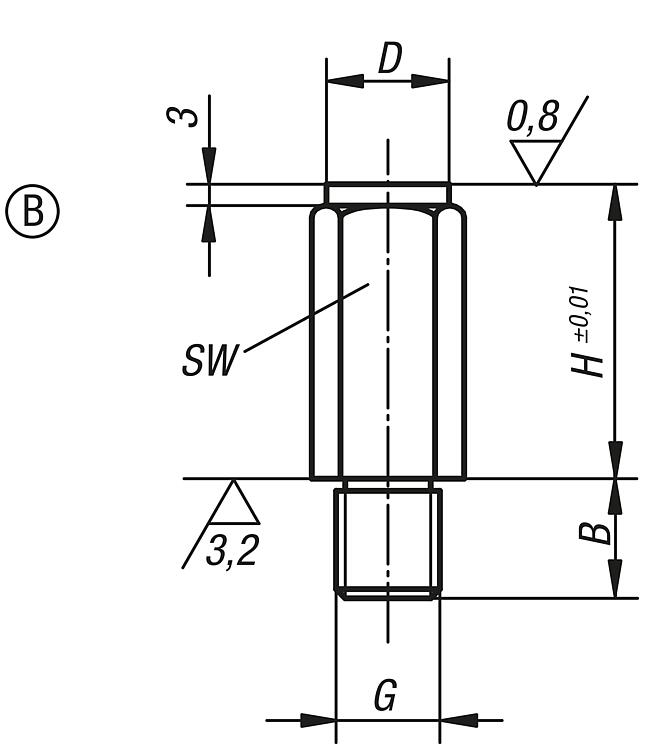

Pied fileté, forme B, surface plane rectifiée et trempée

plus d'infos

Dessins

Pied fileté, forme B, surface plane rectifiée et trempée

Sélection/filtre d'articles

Référence	Forme	B	D	G	H	SW
K0299.206010	B	11	10	M6	10	10
K0299.206020	B	11	10	M6	20	10
K0299.208010	B	13	13	M8	10	13
K0299.208015	B	13	13	M8	15	13
K0299.208030	B	13	13	M8	30	13
K0299.210010	B	16	17	M10	10	17
K0299.210020	B	16	17	M10	20	17
K0299.210040	B	16	17	M10	40	17
K0299.212010	B	20	19	M12	10	19
K0299.212025	B	20	19	M12	25	19
K0299.212050	B	20	19	M12	50	19
K0299.216015	B	24	27	M16	15	27
K0299.216030	B	24	27	M16	30	27
K0299.216060	B	24	27	M16	60	27
K0299.220040	B	29	32	M20	40	32
K0299.220080	B	29	32	M20	80	32

Pied fileté, forme C, surface bombée traitée

plus d'infos

Dessins

Pied fileté, forme C, surface bombée traitée

Sélection/filtre d'articles

Référence	Forme	B	D	G	H	R	SW
K0299.306010	C	11	10	M6	10	15	10
K0299.306020	C	11	10	M6	20	15	10
K0299.308010	C	13	13	M8	10	20	13
K0299.308015	C	13	13	M8	15	20	13
K0299.308030	C	13	13	M8	30	20	13
K0299.310010	C	16	17	M10	10	30	17
K0299.310020	C	16	17	M10	20	30	17
K0299.310040	C	16	17	M10	40	30	17
K0299.312010	C	20	19	M12	10	40	19
K0299.312025	C	20	19	M12	25	35	19
K0299.312050	C	20	19	M12	50	35	19
K0299.316015	C	24	27	M16	15	50	27
K0299.316030	C	24	27	M16	30	50	27
K0299.316060	C	24	27	M16	60	50	27
K0299.320040	C	29	32	M20	40	60	32
K0299.320080	C	29	32	M20	80	60	32

Pied fileté, forme D, surface à picots trempée

plus d'infos

Dessins

Pied fileté, forme D, surface à picots trempée

Sélection/filtre d'articles

Référence	Forme	B	D	G	H	SW
K0299.406010	D	11	10	M6	10	10
K0299.406020	D	11	10	M6	20	10
K0299.408015	D	13	13	M8	15	13
K0299.408030	D	13	13	M8	30	13
K0299.410020	D	16	17	M10	20	17
K0299.410040	D	16	17	M10	40	17
K0299.412025	D	20	19	M12	25	19
K0299.412050	D	20	19	M12	50	19
K0299.416030	D	24	27	M16	30	27
K0299.416060	D	24	27	M16	60	27
K0299.420040	D	29	32	M20	40	32
K0299.420080	D	29	32	M20	80	32
