Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero.
Casquillos de acero para temple y revenido.Versión:Bruñido.Indicación:La brida de centrado permite centrar y sujetar una pieza de trabajo en la perforación. La brida de centrado tiene una gran carrera. La gama de productos abarca un rango de sujeción de Ø12 a Ø30 mm. Para aumentar la precisión del centrado, la brida de centrado se puede fijar en una perforación con el perno de centrado (D2). La precisión de centrado es de +/- 0,2mm.
Las bridas de centrado con rosca interior son compatibles con el sistema de retícula M6 (ver ejemplo de aplicación).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0893 Brida de centrado

328 kB

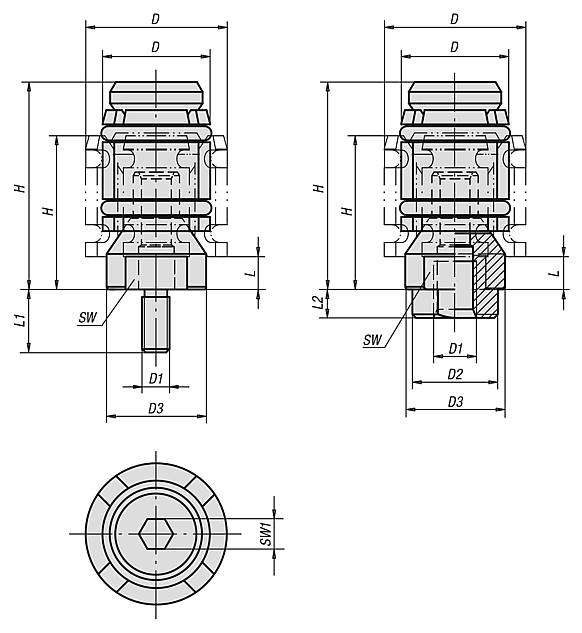

Planos (vista completa)

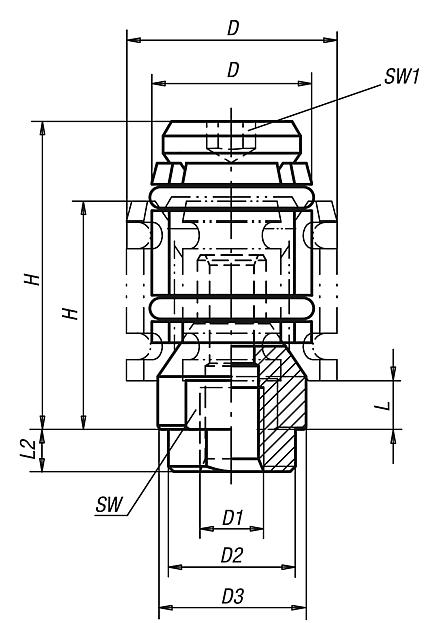

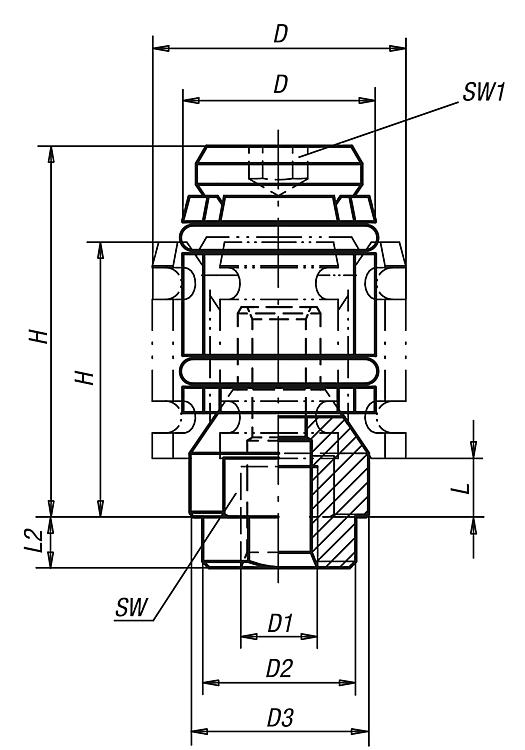

Brida de centrado con rosca interior

Más información

Planos

Selección/filtro de artículos

Referencia	Tipo de rosca	D	D1	L2	D mín.	D2	D3	H mín.	H máx.	L mín.	SW	SW1	Fuerza de sujeción máx. kN	Par de apriete máx. Nm
K0893.0615	rosca interior	15	M6	4	12	12	11,4	22	27,5	4,8	9	2,5	1,5	2,2
K0893.0619	rosca interior	19	M6	4	15	12	14	24,5	32	4,8	12	4	2,5	6
K0893.0624	rosca interior	24	M6	4	19	12	17,8	26	35	4,5	15	5	4	10
K0893.0630	rosca interior	30	M6	4	24	12	23	32	44,5	7	19	5	4,5	10

Brida de centrado con rosca exterior

Más información

Planos

Selección/filtro de artículos

Referencia	Tipo de rosca	D	D1	L1	D mín.	D3	H mín.	H máx.	L mín.	SW	SW1	Fuerza de sujeción máx. kN	Par de apriete máx. Nm
K0893.061215	rosca exterior	15	M6	12	12	11,4	22	27,5	4,8	9	2,5	1,5	2,2
K0893.061219	rosca exterior	19	M6	12	15	14	24,5	32	4,8	12	4	2,5	6
K0893.081624	rosca exterior	24	M8	16	19	17,8	26	35	4,5	15	5	4	10
K0893.081630	rosca exterior	30	M8	16	24	23	32	44,5	7	19	5	4,5	10
