Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Форма C и F:
Шары из стали, шаровые подпятники из улучшенной стали.
Форма G и J:
Шары из улучшенной стали, шаровые подпятники из стали.Исполнение: Форма C и F:
Шары закаленные и воронёные, шаровые подпятники фосфатированные.
Форма G и J:

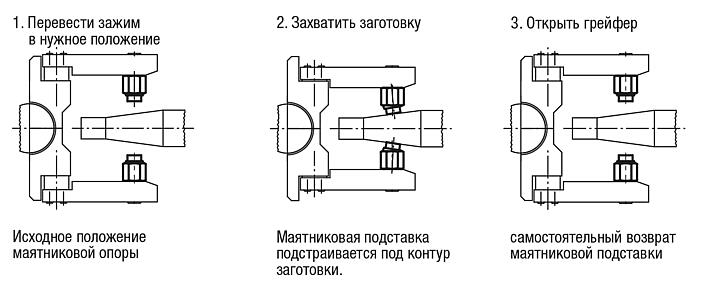

Шары фосфатированные, шаровые подпятники закаленные и воронёные.Указание:Эти подвижные опоры служат в качестве упоров, опорных поверхностей и нажимов в устройствах и механизмах.
После снятия приложенного усилия опорная поверхность возвращается в исходное положение.

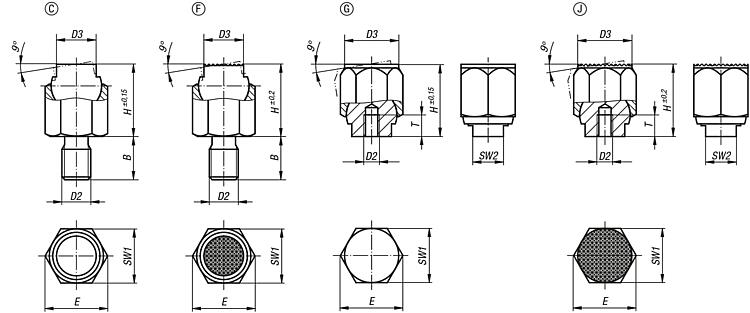

Шар закреплен от прокручивания.Указание на чертеже:

Форма C: с наружной резьбой, шар с лыской, лыска гладкая
Форма F: с наружной резьбой, шар с лыской, лыска с рифлением
Форма G: с посадочным креплением, шар с лыской, лыска гладкая
Форма J: с посадочным креплением, шар с лыской, лыска с рифлением

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1164 Опоры подвижные самоустанавливающиеся

172 kB

Чертежи (общий обзор)

Опоры подвижные, самоустанавливающиеся, форма С, с наружной резьбой, шар с лыской, лыска ровная

подробнее

Чертежи

Опоры подвижные, самоустанавливающиеся, форма С, с наружной резьбой, шар с лыской, лыска ровная

Выбор / фильтр товаров

Номер заказа	Форма	B	D2	D3	H	E	SW1	Ø шар	Допустимая нагрузка макс.кН(только при статической нагрузке)
K1164.106	C	9	M6	7	13	11,5	10	9	8
K1164.108	C	12	M8	9,5	18	15	13	12	16
K1164.110	C	15	M10	14	25	21,9	19	17	32
K1164.112	C	18	M12	20	36	31,2	27	25	64
K1164.116	C	24	M16	22	40	34,6	30	28	90

Опоры подвижные, самоустанавливающиеся, форма F, с наружной резьбой, шар с лыской, с рифлением

подробнее

Чертежи

Опоры подвижные, самоустанавливающиеся, форма F, с наружной резьбой, шар с лыской, с рифлением

Выбор / фильтр товаров

Номер заказа	Форма	B	D2	D3	H	E	SW1	Ø шар	Допустимая нагрузка макс.кН(только при статической нагрузке)
K1164.306	F	9	M6	7	13	11,5	10	9	8
K1164.308	F	12	M8	9,5	18	15	13	12	16
K1164.310	F	15	M10	14	25	21,9	19	17	32
K1164.312	F	18	M12	20	36	31,2	27	25	64
K1164.316	F	24	M16	22	40	34,6	30	28	90

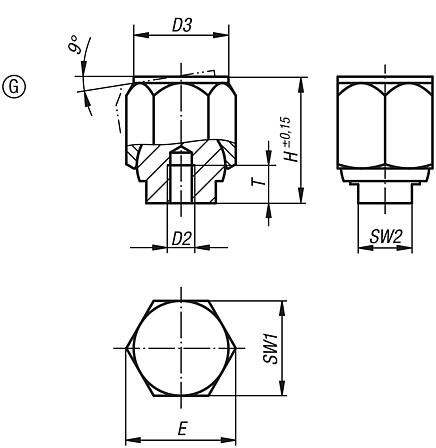

Опоры подвижные, самоустанавливающиеся, форма G, с посадочным креплением, шар с лыской, лыска ровная

подробнее

Чертежи

Опоры подвижные, самоустанавливающиеся, форма G, с посадочным креплением, шар с лыской, лыска ровная

Выбор / фильтр товаров

Номер заказа	Форма	D2	D3	H	E	T	SW1	SW2	Ø шар	Допустимая нагрузка макс.кН(только при статической нагрузке)
K1164.403	G	M3	9	13	11,5	5	10	6	9	8
K1164.404	G	M4	12	18	15	6	13	8	12	16
K1164.405	G	M5	18	25	21,9	8	19	10	17	32
K1164.406	G	M6	26	36	31,2	10	27	16	25	64
K1164.408	G	M8	30	40	34,6	12	30	17	28	90

Опоры подвижные, самоустанавливающиеся, форма J, с посадочным креплением, шар с лыской, с рифлением

подробнее

Чертежи

Опоры подвижные, самоустанавливающиеся, форма J, с посадочным креплением, шар с лыской, с рифлением

Выбор / фильтр товаров

Номер заказа	Форма	D2	D3	H	E	T	SW1	SW2	Ø шар	Допустимая нагрузка макс.кН(только при статической нагрузке)
K1164.603	J	M3	9	13	11,5	5	10	6	9	8
K1164.604	J	M4	12	18	15	6	13	8	12	16
K1164.605	J	M5	18	25	21,9	8	19	10	17	32
K1164.606	J	M6	26	36	31,2	10	27	16	25	64
K1164.608	J	M8	30	40	34,6	12	30	17	28	90
