K1020

Трехлепестковые ручки

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Ручки, рукоятки
    - Трехлепестковые ручки

Описание товара/фотография продукта

ОписаниеМатериал:Ручка из термопласта, армированного стеклянными шариками.
Крышка из термопласта.
Стальные детали, класс прочности 5.8.Исполнение: Ручка и крышка черно-серого цвета (RAL 7021).
Стальные части - синяя пассивация.По запросу:Другие варианты длины болтов и цветов.
Металлические части из нержавеющей стали.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1020 Трехлепестковые ручки

156 kB

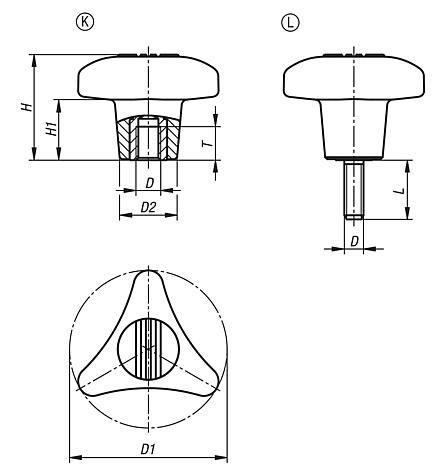

Чертежи (общий обзор)

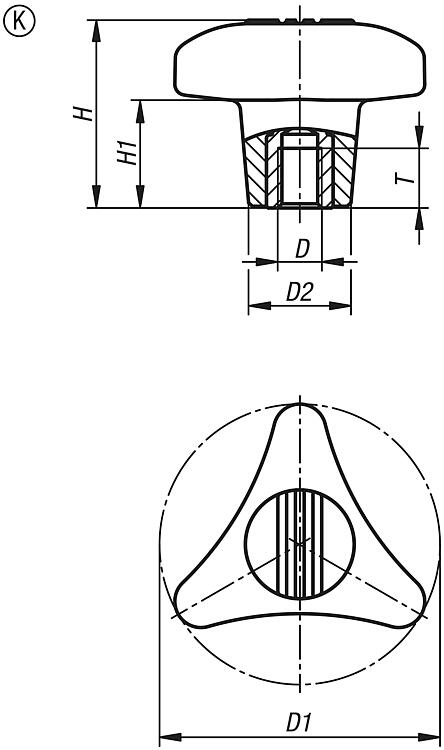

Трехлепестковые ручки с внутренней резьбой

подробнее

Чертежи

Трехлепестковые ручки с внутренней резьбой

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	D2	H	H1	T
K1020.18008	K	M8	80	29,2	53,5	31	17
K1020.18010	K	M10	80	29,2	53,5	31	17
K1020.18012	K	M12	80	29,2	53,5	31	17

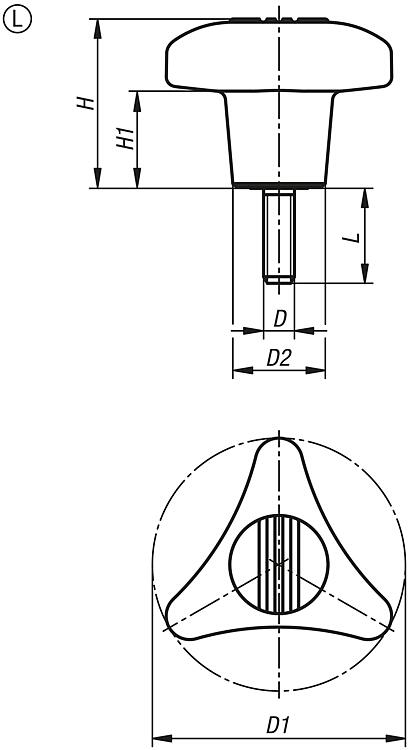

Трехлепестковые ручки с наружной резьбой

подробнее

Чертежи

Трехлепестковые ручки с наружной резьбой

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	D2	H	H1	L
K1020.18008X15	L	M8	80	29,2	53,5	31	15
K1020.18008X20	L	M8	80	29,2	53,5	31	20
K1020.18008X30	L	M8	80	29,2	53,5	31	30
K1020.18008X40	L	M8	80	29,2	53,5	31	40
K1020.18008X50	L	M8	80	29,2	53,5	31	50
K1020.18010X15	L	M10	80	29,2	53,5	31	15
K1020.18010X20	L	M10	80	29,2	53,5	31	20
K1020.18010X30	L	M10	80	29,2	53,5	31	30
K1020.18010X40	L	M10	80	29,2	53,5	31	40
K1020.18010X50	L	M10	80	29,2	53,5	31	50
K1020.18012X15	L	M12	80	29,2	53,5	31	15
K1020.18012X20	L	M12	80	29,2	53,5	31	20
K1020.18012X30	L	M12	80	29,2	53,5	31	30
K1020.18012X40	L	M12	80	29,2	53,5	31	40
K1020.18012X50	L	M12	80	29,2	53,5	31	50
