Держатели из алюминия для упорных штифтов и задвижек

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Пружинные фиксаторы, стопорные штифты, блокировочные шаровые болты
    - Задвижка
      - Держатели из алюминия для упорных штифтов и задвижек

Описание товара/фотография продукта

Вызвать/фильтровать все товары

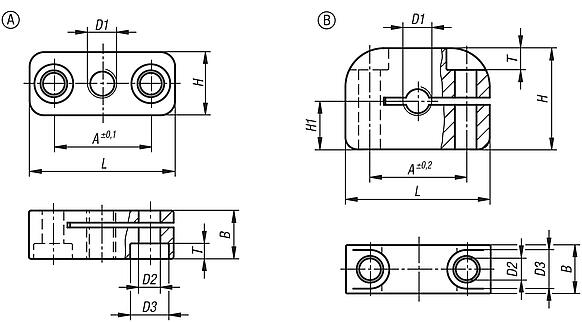

ОписаниеМатериал:Алюминий 3.2163.Исполнение: чёрный.Указание:Держатели упрощают монтаж задвижек и фиксаторов, расширяя область их применения. Они могут использоваться с болтами с цилиндрической головкой по DIN 912/ISO 4762.Указание на чертеже:

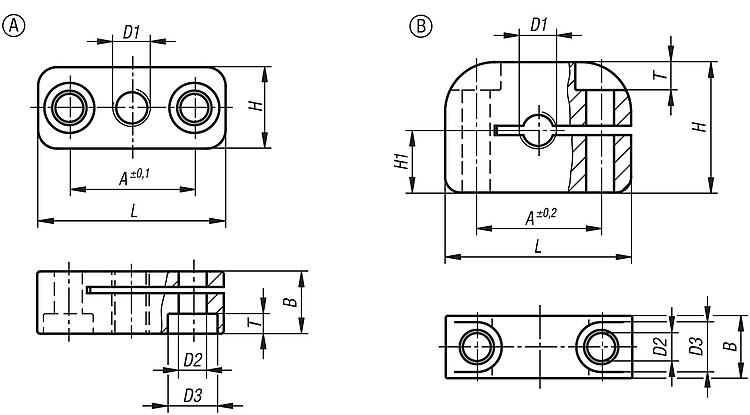

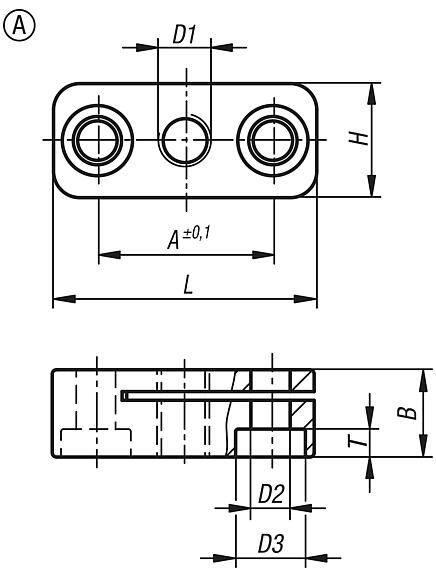

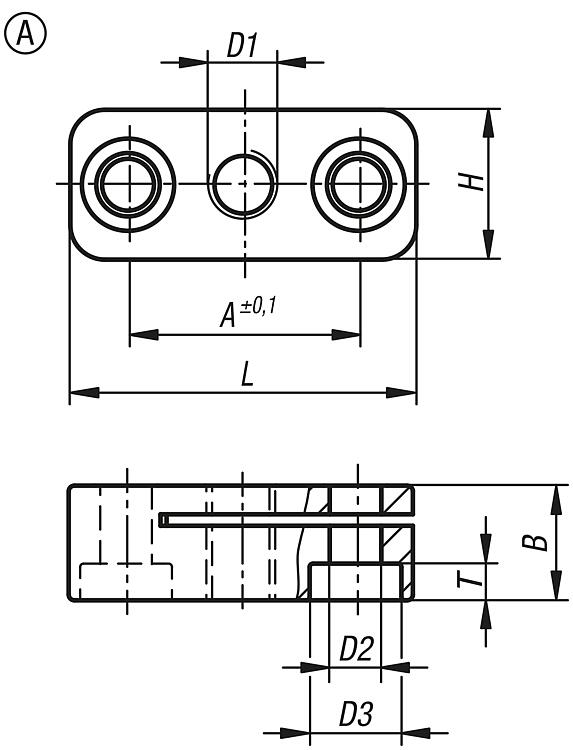

Форма A: Крепежное отверстие параллельно резьбе

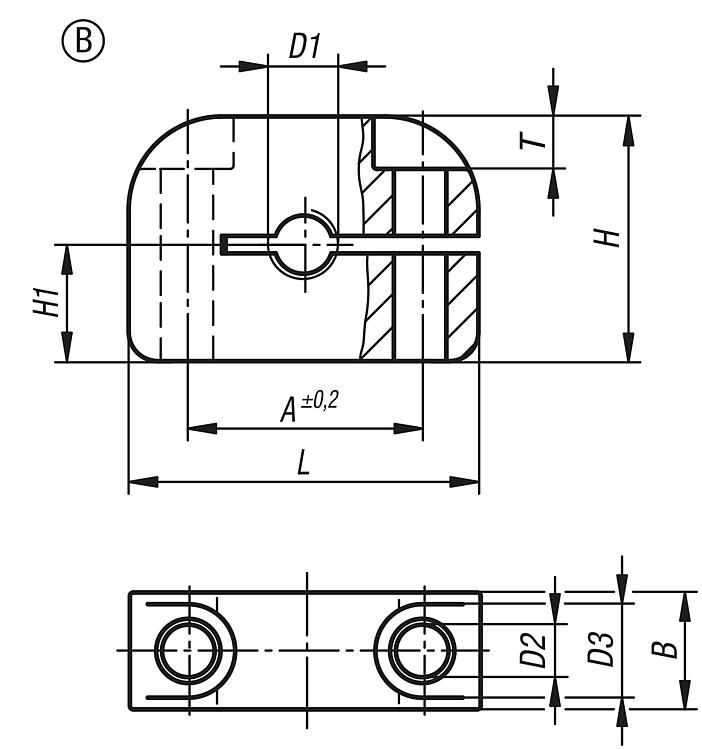

Форма B: Крепежное отверстие перпендикулярно резьбе

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0638 Держатели из алюминия для упорных штифтов и задвижек

250 kB

Чертежи (общий обзор)

Держатели из алюминия, форма А

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D1	D2	D3	A	B	H	H1	L	T
K0638.306	A	M6	4,5	8	20	10	13	-	30	3,2
K0638.3061	A	M6x0,75	4,5	8	20	10	13	-	30	3,2
K0638.308	A	M8	4,5	8	20	10	13	-	30	3,2
K0638.3081	A	M8x1	4,5	8	20	10	13	-	30	3,2
K0638.310	A	M10	5,5	10	24	12	18	-	37	3,9
K0638.3101	A	M10x1	5,5	10	24	12	18	-	37	3,9
K0638.312	A	M12	5,5	10	24	12	18	-	37	3,9
K0638.3121	A	M12x1,5	5,5	10	24	12	18	-	37	3,9
K0638.316	A	M16	5,5	10	32	15	25	-	46	3,9
K0638.3161	A	M16x1,5	5,5	10	32	15	25	-	46	3,9
K0638.320	A	M20	5,5	10	32	15	25	-	46	3,9
K0638.3201	A	M20x1,5	5,5	10	32	15	25	-	46	3,9

Держатели из алюминия, форма В

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D1	D2	D3	A	B	H	H1	L	T
K0638.406	B	M6	4,5	8	20	10	21	10	30	4,5
K0638.4061	B	M6x0,75	4,5	8	20	10	21	10	30	4,5
K0638.408	B	M8	4,5	8	20	10	21	10	30	4,5
K0638.4081	B	M8x1	4,5	8	20	10	21	10	30	4,5
K0638.410	B	M10	5,5	10	24	12	26	13	36	5,5
K0638.4101	B	M10x1	5,5	10	24	12	26	13	36	5,5
K0638.412	B	M12	5,5	10	24	12	26	13	36	5,5
K0638.4121	B	M12x1,5	5,5	10	24	12	26	13	36	5,5
K0638.416	B	M16	5,5	10	32	15	29	17	46	5,5
K0638.4161	B	M16x1,5	5,5	10	32	15	29	17	46	5,5
K0638.420	B	M20	5,5	10	32	15	29	17	46	5,5
K0638.4201	B	M20x1,5	5,5	10	32	15	29	17	46	5,5
