Mandrino per forme complesse, squadrato

Indietro

Prodotti
- Tecnica di serraggio
  - Tecnica di serraggio di pezzi da lavorare
    - Sistema di bloccaggio per forme complesse
      - Mandrino per forme complesse, squadrato

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo base: EN AC-51400.
Cunei di serraggio: acciaio da bonifica.Versione:Corpo base: colore naturale anodizzato.
Cunei di serraggio: bruniti.Nota:Con la vite di serraggio laterale viene azionato il mandrino per forme complesse ed il pezzo da lavorare viene serrato intorno al suo perimetro.
La struttura semplice e compatta permette il serraggio di 2 pezzi da lavorare.
La corsa di serraggio è di max. 0,5 mm.

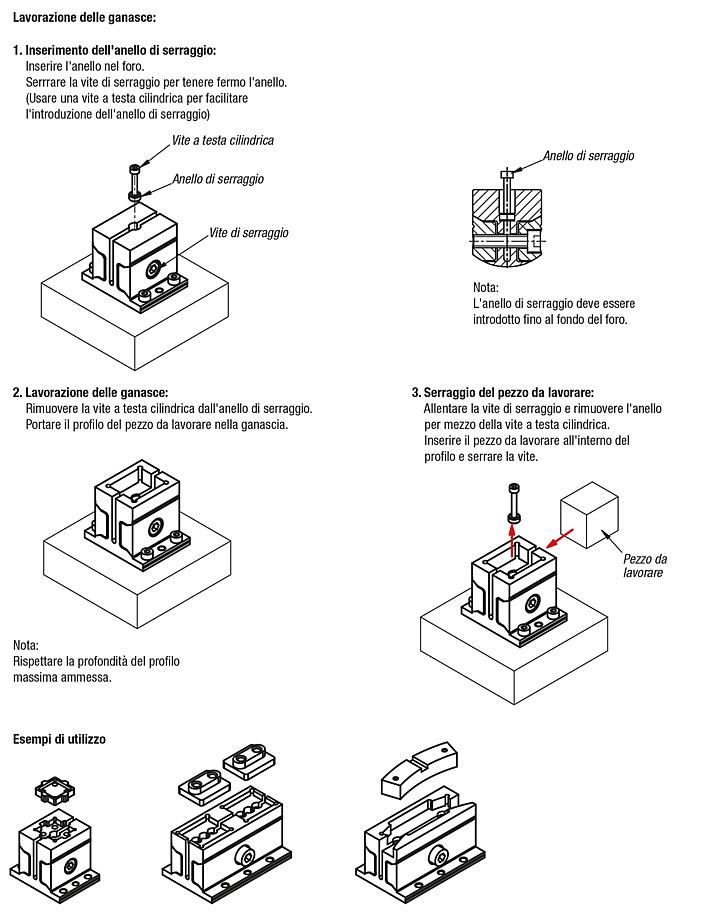

Per la lavorazione del contorno, la pinza di serraggio deve essere pretensionata.
Allo scopo è necessario l'anello elastico fornito (incl.).Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1169 Mandrino per forme complesse, squadrato

297 kB

Disegni

Selezione/filtro articoli

N. ordine	A	B	B1	D	D1	D2	D3	D4	D5	D6	H	H1	H2	L	L1	S	T	Forza di bloccaggio N	Coppia di serraggio Nm
K1169.32040	42	50	32	5	4,5	7,4	7	M3x0,5	M4x0,7	M6	42	5	10	40	25	3,5	5	2500	7,5
K1169.32080	42	50	32	5	4,5	7,7	7	M3x0,5	M4x0,7	M8	42	5	10	80	45	3,5	5	2500	14
K1169.50050	62	72	50	6	5,5	11,4	11	M3x0,5	M5x0,8	M10	63	7	15	50	30	5,5	8	5500	26
K1169.50100	62	72	50	6	5,5	11,4	11	M3x0,5	M5x0,8	M12	63	7	15	100	58	5,5	8	5500	46
