K1837mandrino autocentrante fisso a 4 griffe in acciaio |
Indietro | |
|
Descrizione articolo/immagini prodotto |
     |

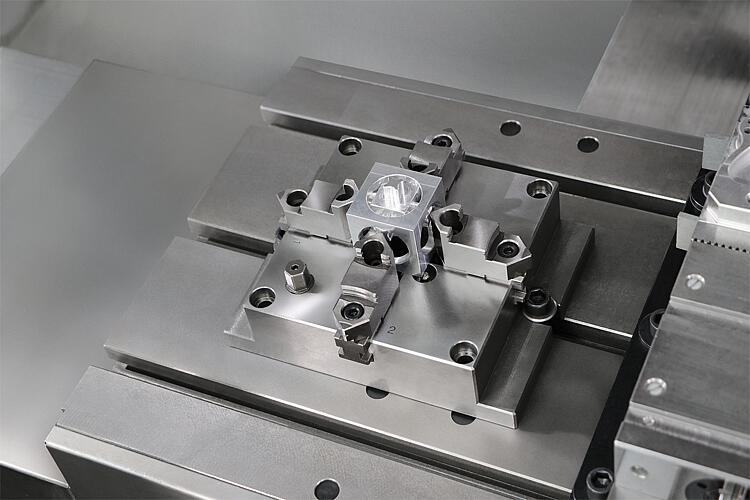

DescrizioneDescrizione del prodotto:I mandrini autocentranti fissi a 4 griffe sono particolarmente adatti per il bloccaggio di pezzi centrati su macchine di foratura e fresatura. Grazie alla disposizione flessibile delle ganasce in esecuzione dura o morbida, è possibile bloccare senza problemi pezzi di dimensioni e forme diverse dall'interno o dall'esterno.Materiale:Acciaio.Versione:Superfici di appoggio del corpo base rettificate Ganasce per morsa temprate rettificateNota:Osservare la numerazione quando si inseriscono le ganasce. I mandrini autocentranti sono caratterizzati da una rettificatura di precisione. Le tolleranze di W, X, Y, Z tra i i mandrini sono entro 0,05 mm. La precisione di ripetibilità della morsa autocentrante con ganasce dure si aggira intorno a 0,02 mm. Le ganasce di base scorrevoli vengono azionate tramite una corona girevole situata nel mandrino. Attraverso il movimento rotatorio del mandrino filettato, la corona girevole trasmette la forza alle ganasce di base e produce un movimento sincrono delle ganasce verso l'esterno o verso l'interno. Una lubrificazione insufficiente provoca un'usura eccessiva e una diminuzione della forza di serraggio. Garantire intervalli di lubrificazione regolari. Vantaggi:La precisione di ripetibilità per la morsa autocentrante è di 0,02 mm. Forma costruttiva piatta. Per macchine di foratura e fresatrici. Corpo di base con rettificatura di precisione. Accessibilità ottimale del sistema di lubrificazione. Ampio foro passante per il serraggio di barre. Azionamento tramite chiave esagonale. In questo modo il comando è semplice e veloce. Le ganasce morbide possono anche essere avvitate sulle ganasce di base.Accessori:Ganascia per morsa in acciaio K1838, morbida.FornituraChiavi di serraggio.Nota disegno: 1) Ganasce reversibili 2) Ganasce di base 3) Viti di fissaggio DownloadLe informazioni sono raccolte in un file in formato PDF: Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni |
 |
Sintesi articoli (compressa) |
Selezione/filtro articoli |
| N. ordine | L | L1 | L2 | B | B1 | B2 | B3 | B4 | B5 | B6 | D | D1 | G per vite a testa cilindrica | H | H1 | H2 | CAD | Acc. | Prezzo | Ordinare |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1837.215 | 165 | 18 | 144 | 215 | 165 | 26 | 144 | 68 | 18,5 | 24,5 | 130 | 40 | M10 | 57 | 18 | 39 |  | 0,00 € | ||
| K1837.250 | 200 | 18 | 174 | 250 | 200 | 28 | 174 | 82 | 23 | 27,9 | 160 | 55 | M12 | 65 | 20 | 43 | | 0,00 € | ||
| K1837.310 | 250 | 18 | 218 | 310 | 250 | 32 | 218 | 93 | 24,9 | 32,5 | 200 | 70 | M14 | 72 | 22 | 50 | | 0,00 € | ||
| K1837.380 | 310 | 22 | 274 | 380 | 310 | 40 | 274 | 117 | 31,2 | 40,6 | 260 | 100 | M16 | 85 | 25 | 56 | | 0,00 € |
| N. ordine | H3 | H4 | H5 | SW | R | Campo di serraggio Esterno | Campo di serraggio Interno | Coppia di serraggio max. Nm | Forza di bloccaggio F (kN) | Accessori | CAD | Acc. | Prezzo | Ordinare |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1837.215 | 5,5 | 9 | 9 | 14 | 66 | 4-128 | 55-128 | 68 | 15 | K1838.2154 | | 0,00 € | ||
| K1837.250 | 6 | 10 | 10 | 17 | 83 | 5-162 | 62-162 | 93 | 18 | K1838.2154 | | 0,00 € | ||
| K1837.310 | 6 | 12 | 12 | 21 | 104 | 6-200 | 72-200 | 137 | 22 | K1838.2154 | | 0,00 € | ||
| K1837.380 | 7 | 15 | 15 | 23 | 135 | 10-265 | 90-265 | 156 | 25 | K1838.2154 | | 0,00 € |
