Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

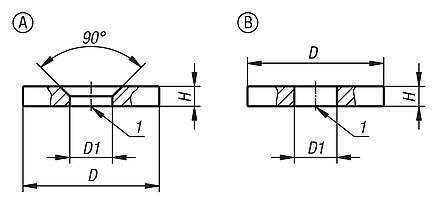

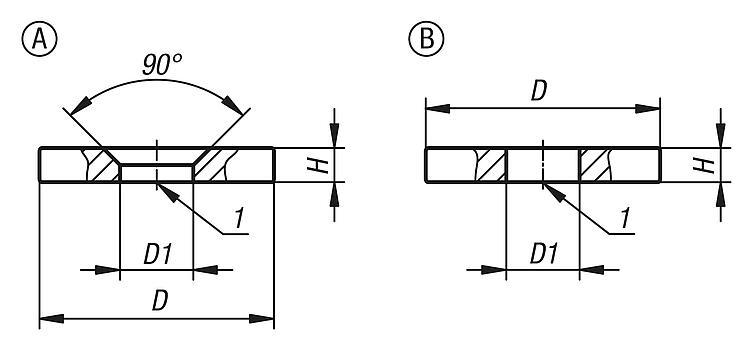

DescrizioneMateriale:NdFeB N35 (neodimio).Versione:nichelato.Nota:Sistema non schermato.Range di temperatura: max. 80 °C.Montaggio:I magneti sono montabili tramite pressione, avvitamento o incollaggio.Nota disegno:

1) Superficie di contatto

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1405 Magneti grezzi (dischi magnetici) con foro in NdFeB

116 kB

Disegni (sintesi completa)

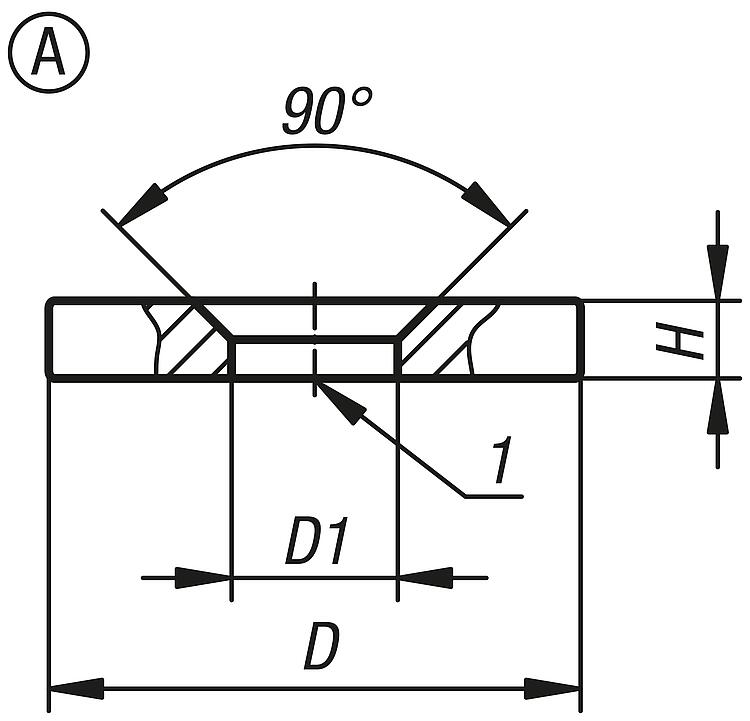

Magneti grezzi (dischi magnetici) con svasatura in NdFeB, forma A

Maggiori informazioni

Disegni

Magneti grezzi (dischi magnetici) con svasatura in NdFeB, forma A

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	Coppia di serraggio max. Nm	Forza di adesione N
K1405.12	A	12 ±0,1	3,5 ±0,1	3 ±0,1	-	18
K1405.15	A	15 ±0,1	4,5 ±0,1	3,5 ±0,1	-	29
K1405.18	A	18 ±0,1	4,5 ±0,1	4 ±0,1	-	41
K1405.24	A	24 ±0,1	5,5 ±0,1	4 ±0,1	-	66

Magneti grezzi (dischi magnetici) con foro in NdFeB, forma B

Maggiori informazioni

Disegni

Magneti grezzi (dischi magnetici) con foro in NdFeB, forma B

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	Coppia di serraggio max. Nm	Forza di adesione N
K1405.32	B	32 ±0,1	10,5 ±0,1	2 ±0,1	-	42
K1405.38	B	38 ±0,1	12 ±0,1	4 ±0,1	-	110
K1405.48	B	48 ±0,2	15 ±0,1	5 ±0,1	-	165
K1405.56	B	56 ±0,2	15 ±0,1	6 ±0,1	-	230
