Staffa verticale

Indietro

Prodotti
- Parti operative | Elementi standard
  - Attrezzi di serraggio
    - Staffa verticale
      - Staffa verticale

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio da bonifica, trattato termicamente.Versione:Forma A-C: brunito. Diametro del gambo rettificato.

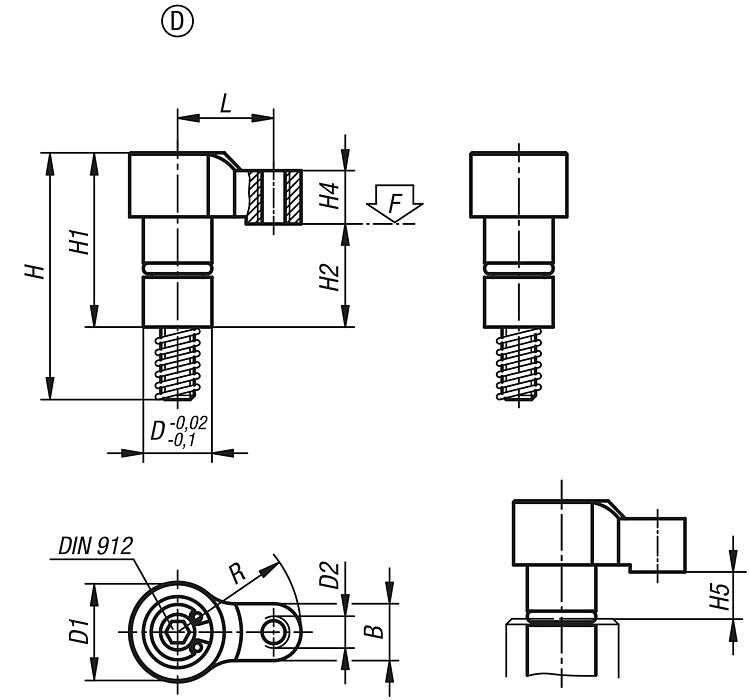

Forma D: brunito.Nota:Le forze e le coppie di serraggio indicate valgono per l'intervallo di serraggio indicato (H5).Vantaggi:Design compatto per applicazioni anche in spazi ristretti
Ampia scelta di varianti e dimensioniAccessori:Sostegni per ganci di serraggio K0017.
Sostegni per ganci di serraggio K0851.
Cilindro di elevazione K0018.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0014 Staffa verticale

267 kB

Disegni (sintesi completa)

GGancho de sujeción pulido, forma A

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	H1	H2	H3	H4	H5 max. intervallo di serraggio	B	R	Vite a testa cilindrica DIN 912	Coppia di serraggio max. Nm	F max. kN	CAD	Acc.	Prezzo	Ordinare
K0014.110030	A	20	25	75	54	30	9	10	12	12	30	M10x65	37,2	13			0,00 €
K0014.110040	A	20	25	75	54	30	9	10	12	12	40	M10x65	31,4	9,8			0,00 €

Ganci di serraggio rettificati forma B

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	H1	H2	H3	H4	H5 max. intervallo di serraggio	B	R	Vite a testa cilindrica DIN 912	Coppia di serraggio max. Nm	F max. kN
K0014.208020	B	18	22	58	37	23	2	7	10	10	20	M8x50	37,2	13,6
K0014.208025	B	18	22	58	37	23	2	7	10	10	25	M8x50	32,3	10,9
K0014.208030	B	18	22	58	37	23	2	7	10	10	30	M8x50	29,4	9
K0014.212040	B	25	32	92	66	39	11	12	15	18	40	M12x80	58,8	17,5
K0014.212050	B	25	32	92	68	39	11	12	15	18	50	M12x80	49	14
K0014.212060	B	25	32	92	68	39	11	12	15	18	60	M12x80	45,1	11,6
K0014.216040	B	32	36	101	75	39	15	15	15	22	40	M16x85	166,6	37,9
K0014.216050	B	32	36	101	75	39	15	15	15	22	50	M16x85	147	30,4
K0014.216060	B	32	36	101	75	39	15	15	15	22	60	M16x85	127,4	25,2

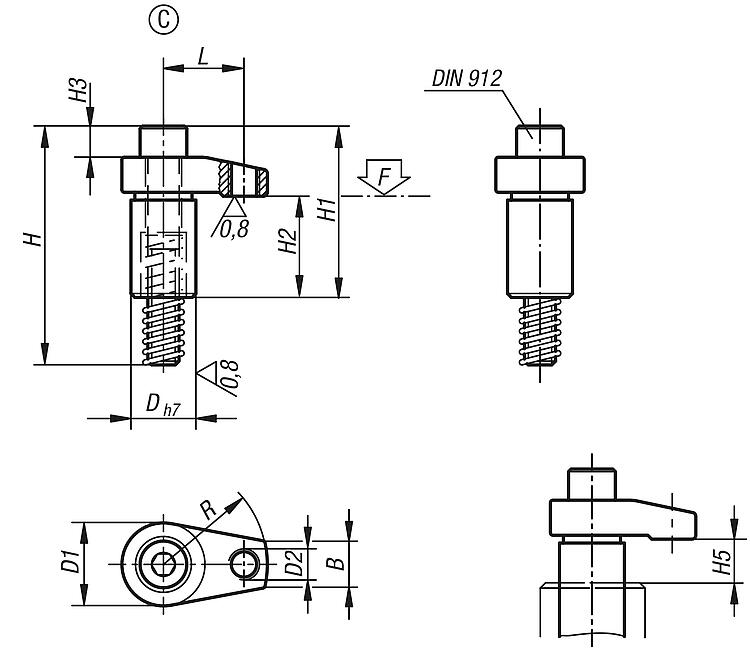

Ganci di serraggio rettificati forma C

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	H	H1	H2	H3	H4	H5 max. intervallo di serraggio	B	L	R	Vite a testa cilindrica DIN 912	Coppia di serraggio max. Nm	F max. kN
K0014.312140	C	25	32	M12	92	66	39	11	10	15	18	31	40	M12x80	58,8	22,6
K0014.312150	C	25	32	M12	92	68	39	11	13	15	18	38	50	M12x80	49	18,5
K0014.312160	C	25	32	M12	92	68	39	11	13	15	18	46	60	M12x80	45,1	15,2
K0014.316150	C	32	36	M12	101	75	39	15	16	15	22	38	50	M16x85	147	38
K0014.316160	C	32	36	M12	101	75	39	15	16	15	22	46	60	M16x85	127,4	33
