K1166Elemento di centraggio rotondo |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:temprato (33-39 HRC) e brunito.Nota:La morsa di centraggio permette il centraggio e serraggio di un pezzo da lavorare nel foro.
Attraverso le superfici a cuneo vengono raggiunte forze di serraggio elevate.
A scelta possono essere ordinate morse di centraggio con vite a testa cilindrica o vite a testa svasata.

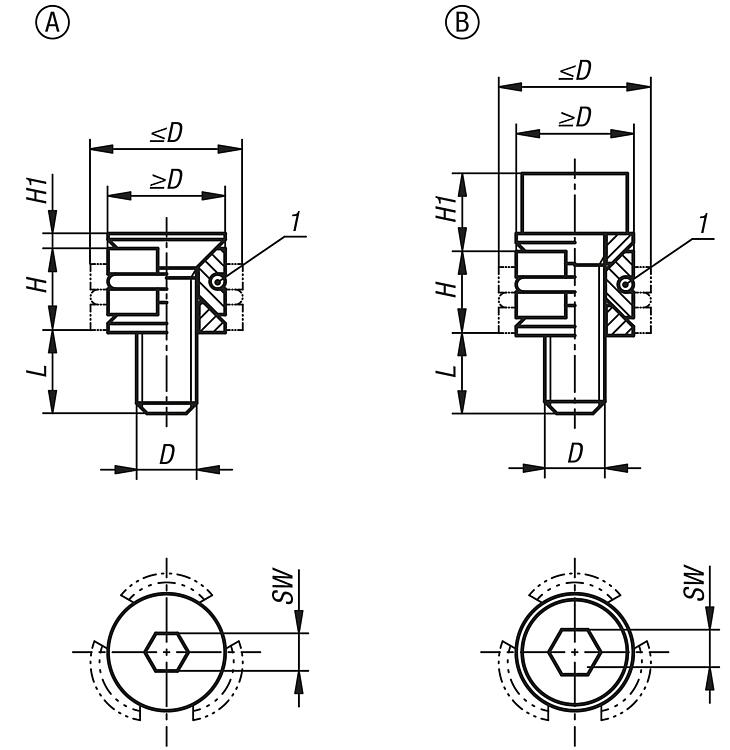

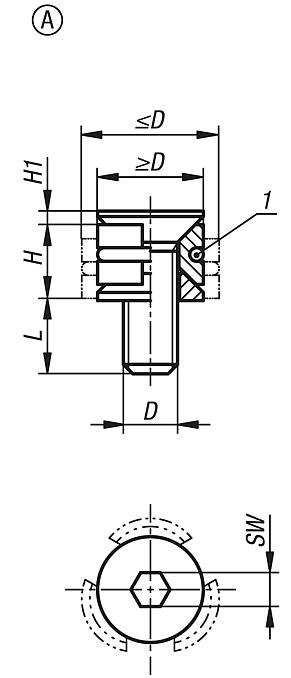

Morsa di centraggio con effetto di trazione verso il basso.Nota disegno:Forma A: con vite a testa svasata

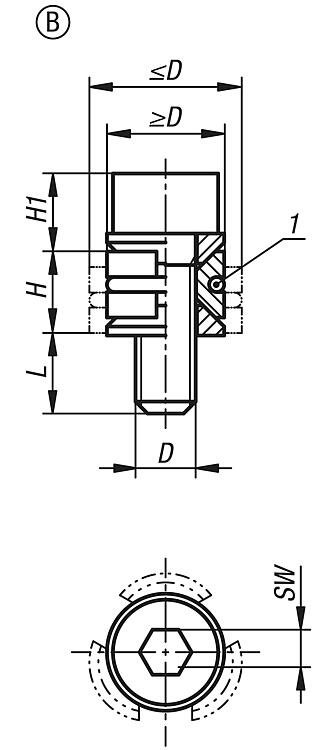

Forma B: con vite a testa cilindrica
La misura H si riferisce all'altezza con ≥D.
La misura L si riferisce alla lunghezza con ≤D.
1) O-ring
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D=Filettatura | D
min. | D
max. | H | H1 | L | SW | Forza di
bloccaggio
max. kN | Coppia
di serraggio
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1166.10804 | A | M4x12 | 8 | 10,3 | 5,5 | 0,9 | 7,3 | 2,5 | 0,9 | 2,1 |  | | 0,00 € | | | K1166.11005 | A | M5X15 | 10 | 12,3 | 6,4 | 1,1 | 9,1 | 3 | 1,5 | 4,3 | | | 0,00 € | | | K1166.11206 | A | M6X18 | 12 | 16,3 | 8,6 | 1,3 | 11,2 | 4 | 2,1 | 7,3 | | | 0,00 € | | | K1166.11608 | A | M8X25 | 16 | 22 | 11,5 | 1,6 | 16,2 | 5 | 4 | 18 | | | 0,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D=Filettatura | D
min. | D
max. | H | H1 | L | SW | Forza di
bloccaggio
max. kN | Coppia
di serraggio
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1166.20804 | B | M4x12 | 8 | 10,3 | 5,5 | 5,1 | 7,1 | 3 | 1,5 | 2,7 | | | 0,00 € | | | K1166.21005 | B | M5X15 | 10 | 12,3 | 6,4 | 6,2 | 9 | 4 | 2,5 | 5,4 | | | 0,00 € | | | K1166.21206 | B | M6X18 | 12 | 16,3 | 8,6 | 7,9 | 10,6 | 5 | 5 | 9,1 | | | 0,00 € | | | K1166.21608 | B | M8X25 | 16 | 22 | 11,5 | 10,4 | 15,4 | 6 | 9 | 25 | | | 0,00 € | |
|
