Descripción del artículo/Imágenes del producto

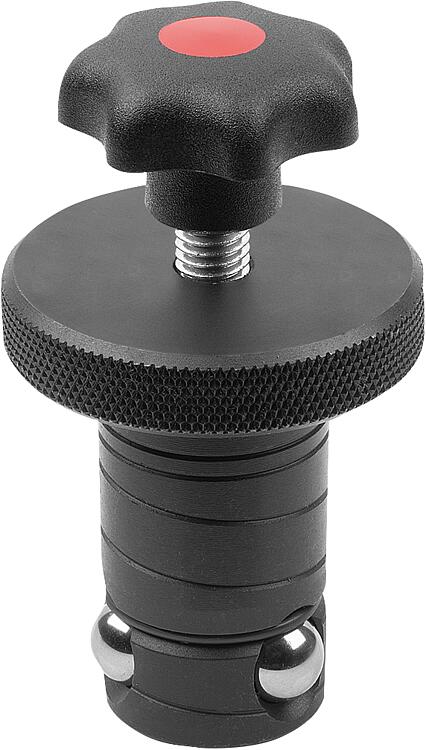

DescripciónMaterial:Cilindro de posicionamiento de acero para temple y revenido.
Bolas de acero de apoyo de cilindros.

Empuñadura en estrella de termoplástico.
Perno roscado de acero.Versión:Cilindro de posicionamiento tratado en caliente y bruñido.
Bolas endurecidas, acabado natural.

Empuñadura en estrella de color negro con tapa roja.
Pernos roscados de acero pasivado en azul.Indicación:Al apretar la empuñadura en estrella, esta hace bajar la bola central que, a su vez, comprime las tres bolas de fijación hacia fuera, quedando con ello sujetas en el casquillo receptor.
Con este sistema sencillo de usar, el tiempo de preparación de las máquinas es hasta doces veces más corto que con los métodos convencionales.Montaje:1. Primero desenroscar el tornillo prisionero del cilindro de posicionamiento.
2. Enroscar la empuñadura en estrella.Ventajas:Sujeción sin herramientasAccesorios:K0935 Kit de reparación.
K0936 Casquillos de centrado.
K0937 Casquillos receptores forma A (montados en la parte trasera).
K0938 Casquillos receptores forma B (montados en la parte delantera).Volumen de suministroK0935 Cilindros de posicionamiento Ball Lock.
K0155 Empuñaduras en estrella similares a DIN 6336.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0935 Cilindros de posicionamiento Ball Lock de acero con empuñadura en estrella

213 kB

Sistemas de posicionamiento y sujeción mecánicos

380 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	D3	Fuerza de retención F kN	H máx.	L	L1	L2	Par de apriete máx. Nm	Grosor de la placa de sujeción ±0,05
K0935.130131	13	22	M5	25	3,3	25	27,6	6	16	1	13
K0935.130201	13	22	M5	25	3,3	35	34,6	6	16	1	20
K0935.160201	16	32	M6	25	5,3	35	36,5	8	16	3	20
K0935.160251	16	32	M6	25	5,3	40	41,5	8	16	3	25
K0935.200201	20	40	M6	25	13,3	35	39,5	10	16	4	20
K0935.200251	20	40	M6	25	13,3	40	44,5	10	16	4	25
K0935.250201	25	45	M8	32	30	40	44	10	20	9	20
K0935.250251	25	45	M8	32	30	45	49	10	20	9	25
K0935.300201	30	50	M10	40	44	45	49	13	25	15	20
K0935.300251	30	50	M10	40	44	50	54	13	25	15	25
K0935.350201	35	60	M12	50	68	50	51	13	32	25	20
K0935.350251	35	60	M12	50	68	50	56	13	32	25	25
