Mirillas de nivel de aceite

Volver

Productos
- Elementos de mando | Elementos estándar
  - Indicador del nivel, tornillos tapón
    - Mirillas de nivel de aceite

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Carcasa de poliamida termoplástica.
Reflector de plástico.Versión:Carcasa transparente, alta estabilidad mecánica, resistente al envejecimiento, resistente a las heladas y a temperaturas hasta 90°C, resistente a disolventes, pero no al alcohol.
Junta plana sin asbesto.
Reflector blanco.A petición:Junta de goma (NBR).Indicación sobre el dibujo:

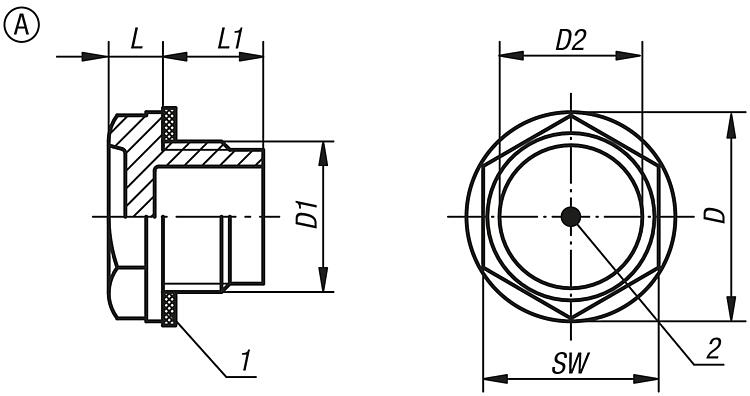

Forma A: sin reflector
Forma B: con reflector

1) Junta plana
2) Marca de control
3) Reflector

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0445 Mirillas de nivel de aceite

144 kB

Planos (vista completa)

Mirillas de nivel de aceite, forma A, sin reflector

Más información

Planos

Mirillas de nivel de aceite, forma A, sin reflector

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	SW	Par de apriete máx. Nm
K0445.120014	A	20,5	G1/4	12	8	8,5	17	5
K0445.122038	A	22	G3/8	12	6,5	12	18	7
K0445.128012	A	28	G1/2	16	8	12	24	15
K0445.135034	A	36	G3/4	21	8,5	13,5	30	20
K0445.143100	A	42	G1	30	9	16	36	25
K0445.151114	A	51	G1 1/4	32	10	17	42	-
K0445.158112	A	58	G1 1/2	39	10	21	50	-
K0445.174200	A	74	G2	48	12	20	64	-
K0445.1201415	A	20	M14X1,5	12	7,5	8	17	5
K0445.1221615	A	22	M16X1,5	12	6,5	12,5	18	7
K0445.1251815	A	25,5	M18X1,5	14	6	12,5	21	10
K0445.1282015	A	28	M20X1,5	16	7,5	12	24	15
K0445.1282215	A	28	M22X1,5	16	7,5	12,5	24	15
K0445.1362615	A	36	M26X1,5	21	8,5	13,5	30	20
K0445.1362715	A	36	M27X1,5	21	8,5	13,5	30	20
K0445.1514015	A	51	M40X1,5	32	10	17	42	-

Mirillas de nivel de aceite, forma B, con reflector

Más información

Planos

Mirillas de nivel de aceite, forma B, con reflector

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	SW	Par de apriete máx. Nm
K0445.222038	B	22	G3/8	12	6,5	12	18	7
K0445.228012	B	28	G1/2	16	8	12	24	15
K0445.235034	B	36	G3/4	21	8,5	13,5	30	20
K0445.243100	B	42	G1	30	9	16	36	25
K0445.251114	B	51	G1 1/4	32	10	17	42	-
K0445.258112	B	58	G1 1/2	39	10	21	50	-
K0445.274200	B	74	G2	48	12	20	64	-
K0445.2221615	B	22	M16X1,5	12	6,5	12,5	18	7
K0445.2251815	B	25,5	M18X1,5	14	6	12,5	21	10
K0445.2282015	B	28	M20X1,5	16	7,5	12	24	15
K0445.2282215	B	28	M22X1,5	16	7,5	12,5	24	15
K0445.2362615	B	36	M26X1,5	21	8,5	13,5	30	20
K0445.2362715	B	36	M27X1,5	21	8,5	13,5	30	20
K0445.2514015	B	51	M40X1,5	32	10	17	42	-
