Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Carcasa de acero.
Núcleo magnético de NdFeB.Versión:Carcasa cincada.Indicación:Sistema blindado. Con el material del imán permanente NdFeB, la fuerza de adherencia aumenta de nuevo un 10-20 % con respecto al SmCo. Rango de temperatura:80 °C máx.Indicación sobre el dibujo:

1) Superficie de adherencia

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0553 Imanes planos de NdFeB

143 kB

Datos técnicos para imanes de sujeción y tubos de imán

61,7 kB

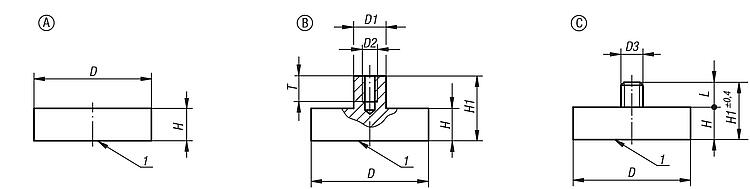

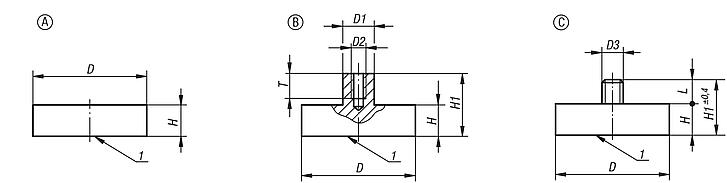

Planos (vista completa)

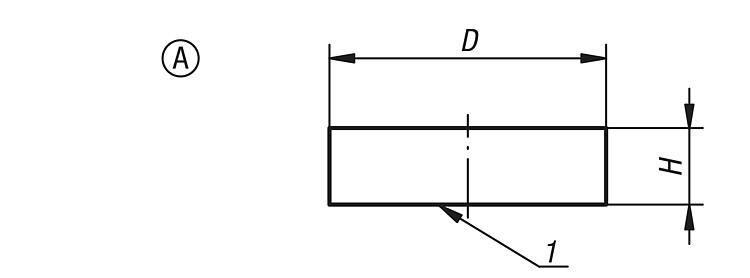

Imanes planos de NdFeB, forma A

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	H	Fuerza de adherencia N
K0553.01	A	6 ±0,15	4,5	5
K0553.02	A	8 ±0,15	4,5	13
K0553.03	A	10 ±0,15	4,5	25
K0553.04	A	13 ±0,15	4,5	60
K0553.05	A	16 ±0,15	4,5	95
K0553.06	A	20 ±0,15	6	140
K0553.07	A	25 ±0,15	7	200
K0553.08	A	32 ±0,20	7	350

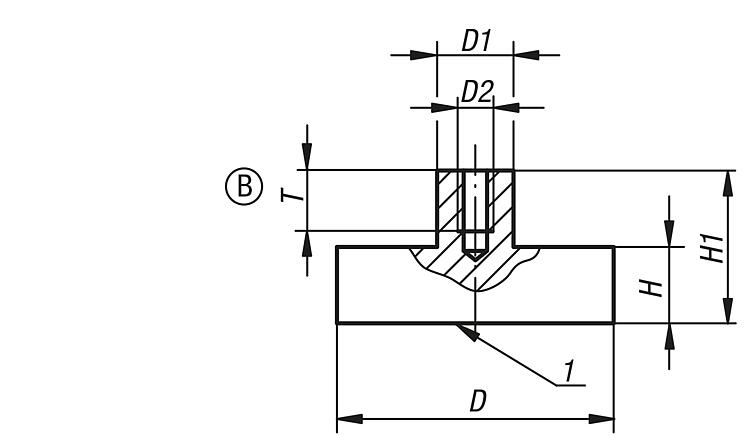

Imanes planos de NdFeB, forma B

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	T	Fuerza de adherencia N
K0553.11	B	6 ±0,15	6	M3	4,5	11,5	6	5
K0553.12	B	8 ±0,15	6	M3	4,5	11,5	7	13
K0553.13	B	10 ±0,15	6	M3	4,5	11,5	7	25
K0553.14	B	13 ±0,15	6	M3	4,5	11,5	6	60
K0553.15	B	16 ±0,15	6	M4	4,5	11,5	7	95
K0553.16	B	20 ±0,15	8	M4	6	13	9	140
K0553.17	B	25 ±0,15	8	M4	7	14	9	200
K0553.18	B	32 ±0,20	10	M5	7	15,5	10	350
K0553.19	B	40 ±0,2	10	M6	8	18	13	670
K0553.20	B	47 ±0,2	12	M6	9,2	20,5	13	750
K0553.21	B	50 ±0,2	15	M8	10	22	13	1000

Imanes planos de NdFeB, forma C

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	D3	H	H1	L	Fuerza de adherencia N
K0553.23	C	10 ±0,15	M3	4,5	11,5	7	25
K0553.24	C	13 ±0,15	M5	4,5	12,5	8	60
K0553.25	C	16 ±0,15	M6	4,5	12,5	8	95
K0553.26	C	20 ±0,15	M6	6	16	10	140
K0553.27	C	25 ±0,15	M6	7	17	10	200
K0553.28	C	32 ±0,20	M6	7	17	10	350
K0553.29	C	40 ±0,2	M8	8	20	12	670
K0553.30	C	47 ±0,2	M8	9,2	22,2	13	790
