Empuñaduras curvas de plástico estrechas

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras curvas de plástico estrechas

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Termoplástico.
Casquillo roscado de latón.Versión:Empuñadura curva y cubierta de color negro.Montaje:Forma A desde la parte trasera.
Forma B desde el lado de manejo.A petición:Empuñadura o cubierta de otros colores.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0189 Empuñaduras curvas de plástico estrechas

124 kB

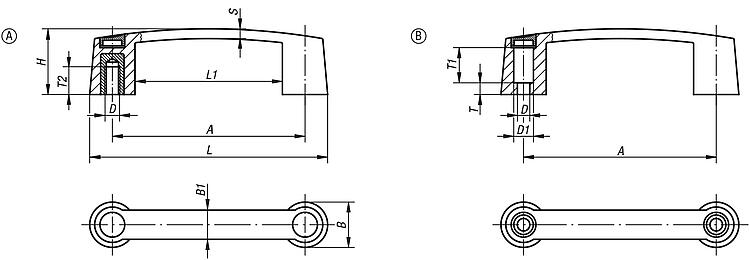

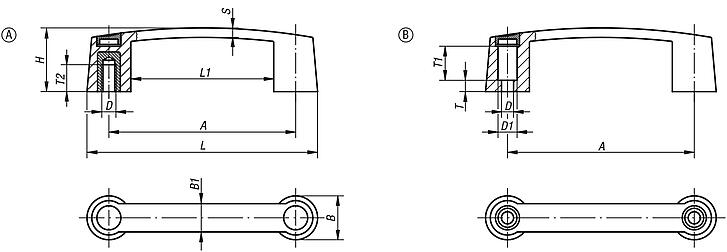

Planos (vista completa)

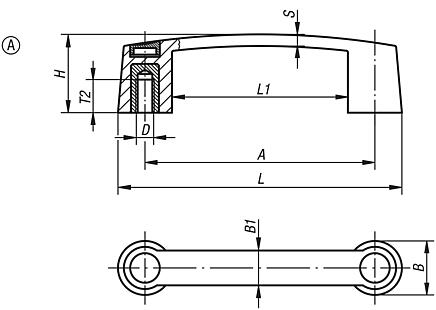

Empuñaduras curvas de plástico estrechas, montaje por el dorso

Más información

Planos

Empuñaduras curvas de plástico estrechas, montaje por el dorso

Selección/filtro de artículos

Referencia	Forma	A	B	B1	D	H	L	L1	S	T2	Capacidad de carga N
K0189.109406	A	93,5	26	17	M6	35	119,5	67,5	5,8	15,5	320
K0189.111706	A	117	29	19	M6	40	145	89	6,4	15,5	320
K0189.111708	A	117	29	19	M8	40	145	89	6,4	16	870
K0189.113206	A	132	31	20	M6	45	163	101	6,7	15,5	320
K0189.113208	A	132	31	20	M8	45	163	101	6,7	16	870
K0189.117910	A	179	35	22	M10	50	213	145	7,1	22	1200

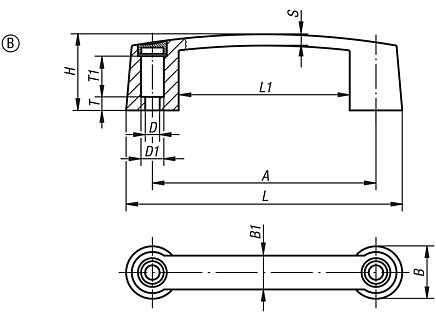

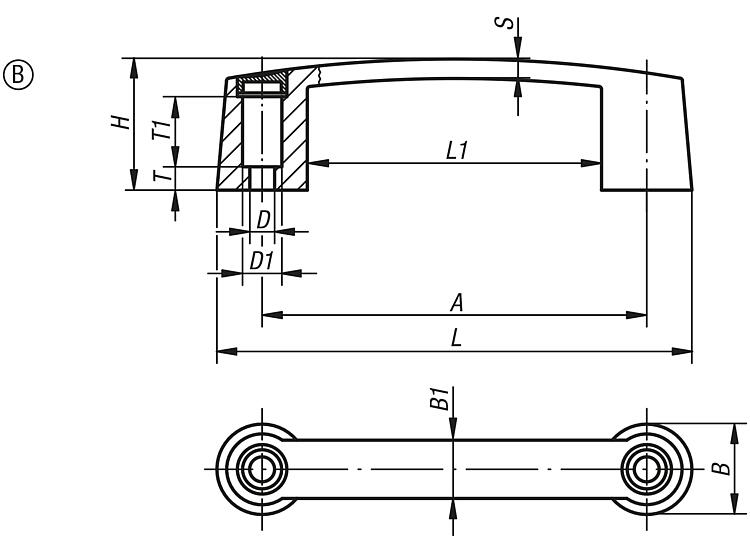

Empuñaduras curvas de plástico estrechas, montaje por el lado de manejo

Más información

Planos

Empuñaduras curvas de plástico estrechas, montaje por el lado de manejo

Selección/filtro de artículos

Referencia	Forma	A	B	B1	D	D1	H	L	L1	S	T	T1	Capacidad de carga N
K0189.209406	B	93,5	26	17	6,8	12	35	119,5	67,5	5,8	4,5	19	500
K0189.211708	B	117	29	19	8,5	13,5	40	145	89	6,4	8	23	950
K0189.213208	B	132	31	20	8,5	13,5	45	163	101	6,7	8	22	950
K0189.217908	B	179	35	22	8,5	13,5	50	213	145	7,1	12	22	950
