Bridas de centrado con bolas o cabeza hexagonal
K0644

Bridas de centrado con bolas o cabeza hexagonal

Volver

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo 1.2842.
Bolas y hexágonos 1.4112.
Muelle de tracción 1.4310.
Versión:Cuerpo endurecido y bruñido.
Bolas y hexágono endurecido y pulido.
Datos técnicos:Precisión de repetición ±0,025
Precisión de concentricidad ±0,05
Aplicación:Para el posicionamiento centrado y la sujeción en agujeros ciegos. Manejo desde abajo, manual o automático, a través de sistema neumático o sistema hidráulico.Ventajas:- Centrado automático preciso.
- Sujeción sin deformaciones.
- Gran recorrido de ajuste.
- Escasa altura de montaje.
- Efecto de tracción hacia abajo.

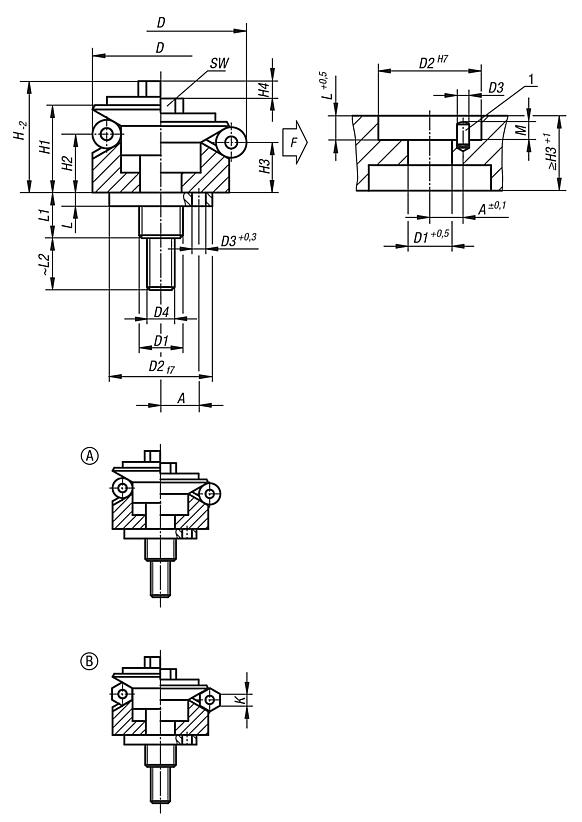

Indicación sobre el dibujo:
Forma A:
Con bola, adecuado para la sujeción en agujeros en los que se aceptan ligeras impresiones.
Forma B:
Con hexágono, para paredes perforadas con superficie delicada.

1) Ayuda de montaje:
Espiga para determinar la posición exacta de los segmentos de sujeción.
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K0644 Bridas de centrado con bolas o cabeza hexagonal 267 kB

Planos (vista completa)

Bridas de centrado con bolas o cabeza hexagonal

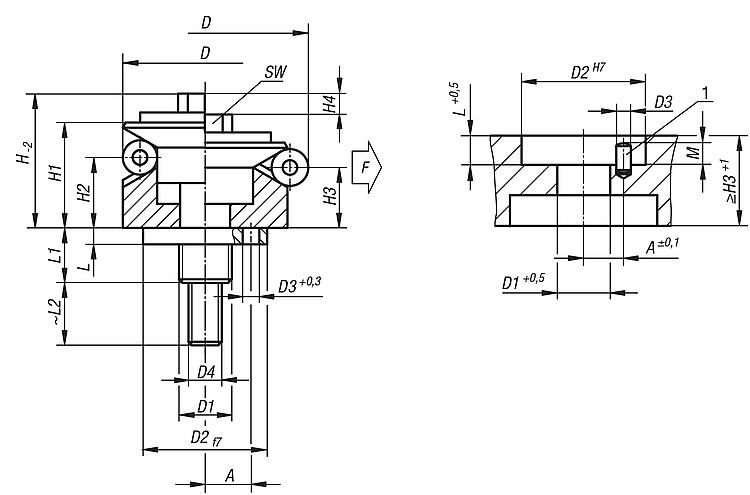

Brida de centrado con bolas, forma A

Más información

Planos

Brida de centrado con bolas, forma A

Selección/filtro de artículos

ReferenciaFormaA

D
mín.
D
máx.
D1D2D3D4HH1H2H3H4LL1L2MSWØ de
bola
Número
de bolas
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
K0644.0101203A3,511,714,2M5101,5M312,8104,231,43,5111025,52,530,52 0,00 €
K0644.0101503A4,514,518,5M6122M317,314,59,88,62,35,514,1122,55,5433,52 0,00 €
K0644.0101904A5,518,522,5M8152,5M420,916,511,610,42,37,518,2143,574345 0,00 €
K0644.0102305A722,526,5M10203M525,419,814,2132,3617,4153,58434,510 0,00 €
K0644.0102705A726,530,5M10203M525,419,814,2132,3617,4153,58434,510 0,00 €
K0644.0103106A930,538,5M12254M630,323,114,211,94,6721,9203,510834,517 0,00 €
K0644.0103906A1138,546,5M12304M634,227,217,815,54,67,522,5204,510866,517 0,00 €
K0644.0104706A1146,554,5M12304M634,227,21815,74,67,522,5206,510866,517 0,00 €
K0644.0105508A1554,570,5M14x1,5455M849,940,623,719,19,3924,5326,513166843 0,00 €
K0644.0107108A1770,586,5M16x1,5605M855,446,128,323,79,31029,4206,5131661043 0,00 €
K0644.0108708A2586,5102,5M16x1,5605M1061,65130,225,79,31029,4256,51716612,579 0,00 €

Brida de centrado con tuerca hexagonal, forma B

Más información

Planos

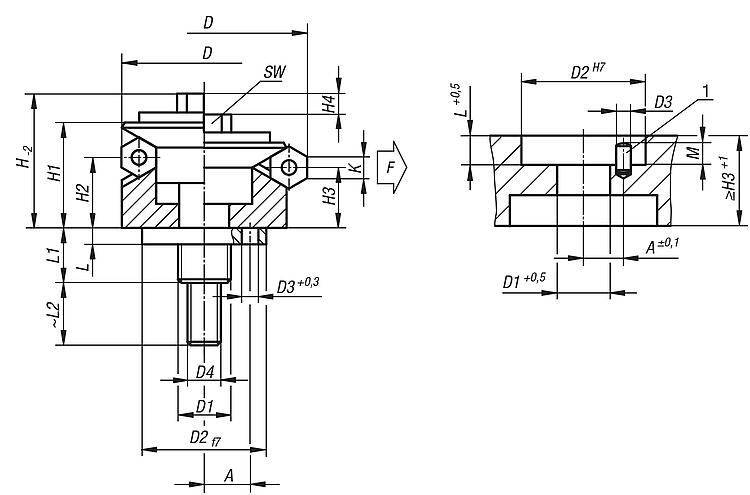

Brida de centrado con tuerca hexagonal, forma B

Selección/filtro de artículos

ReferenciaFormaA

D
mín.
D
máx.
D1D2D3D4HH1H2H3H4LL1L2MKSWNúmero de
6 cantos
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
K0644.0201503B4,514,518,5M6122M317,314,59,88,61,45,514,1122,545,533,52 0,00 €
K0644.0201904B5,518,522,5M8152,5M420,916,511,610,42,37,518,2143,547345 0,00 €
K0644.0202305B722,526,5M10203M525,419,814,2132,3617,4153,54834,510 0,00 €
K0644.0202705B726,530,5M10203M525,419,814,2132,3617,4153,54834,510 0,00 €
K0644.0203106B930,538,5M12254M630,323,114,211,94,6721,9203,581064,517 0,00 €
K0644.0203906B1138,546,5M12304M634,227,217,815,54,67,522,5204,581066,517 0,00 €
K0644.0204706B1146,554,5M12304M634,227,21815,74,67,522,5206,581066,517 0,00 €
K0644.0205508B1554,570,5M14455M849,940,623,719,19,3924,5326,516136843 0,00 €
K0644.0207108B1770,586,5M16605M855,446,128,323,79,31029,4206,5161361043 0,00 €
K0644.0208708B2586,5102,5M16605M1061,65130,225,79,31029,4256,51616612,579 0,00 €
