Dispositivo de sujeción pivotante mini con palanca excéntrica

Volver

Productos
- Elementos de mando | Elementos estándar
  - Elementos de sujeción
    - Dispositivo de sujeción pivotante
      - Dispositivo de sujeción pivotante mini con palanca excéntrica

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:tratado en caliente y bruñido o niquelado.Indicación:Los dispositivos de sujeción pivotante se utilizan principalmente cuando los puntos de sujeción para colocar y retirar piezas de trabajo deban estar libres.

* Fuerza manual admisible para la empuñadura.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0925 Dispositivo de sujeción pivotante mini con palanca excéntrica

218 kB

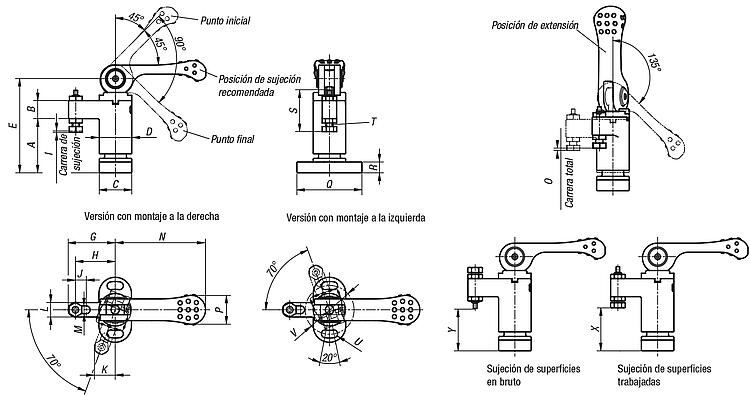

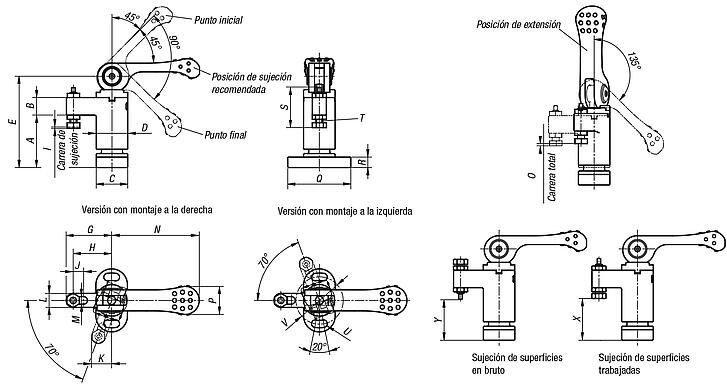

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Versión 1	Superficie cuerpo de base	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R
K0925.0100	a la izquierda	bruñido	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6
K0925.01001	a la izquierda	niquelado	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6
K0925.0150	a la izquierda	bruñido	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8
K0925.01501	a la izquierda	niquelado	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8
K0925.0200	a la izquierda	bruñido	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12
K0925.02001	a la izquierda	niquelado	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12
K0925.0300	a la izquierda	bruñido	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15
K0925.03001	a la izquierda	niquelado	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15
K0925.1100	a la derecha	bruñido	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6
K0925.11001	a la derecha	niquelado	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6
K0925.1150	a la derecha	bruñido	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8
K0925.11501	a la derecha	niquelado	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8
K0925.1200	a la derecha	bruñido	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12
K0925.12001	a la derecha	niquelado	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12
K0925.1300	a la derecha	bruñido	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15
K0925.13001	a la derecha	niquelado	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15

Referencia	Versión 1	Superficie cuerpo de base	S	T	U	V	X mín.	X máx.	Y mín.	Y máx.	F N	Fuerza manual FH N
K0925.0100	a la izquierda	bruñido	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*
K0925.01001	a la izquierda	niquelado	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100
K0925.0150	a la izquierda	bruñido	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*
K0925.01501	a la izquierda	niquelado	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150
K0925.0200	a la izquierda	bruñido	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*
K0925.02001	a la izquierda	niquelado	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200
K0925.0300	a la izquierda	bruñido	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*
K0925.03001	a la izquierda	niquelado	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300
K0925.1100	a la derecha	bruñido	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*
K0925.11001	a la derecha	niquelado	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100
K0925.1150	a la derecha	bruñido	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*
K0925.11501	a la derecha	niquelado	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150
K0925.1200	a la derecha	bruñido	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*
K0925.12001	a la derecha	niquelado	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200
K0925.1300	a la derecha	bruñido	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*
K0925.13001	a la derecha	niquelado	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300
