Descripción del artículo/Imágenes del producto

DescripciónMaterial:Metal duro.Versión:Sinterizado.Indicación:Los asientos de metal duro pueden ser acanalados o cuneiformes. Se pueden pegar, por ejemplo, en placas de base de fundición gris.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1915 Placas de apoyo de metal duro cuadrado

150 kB

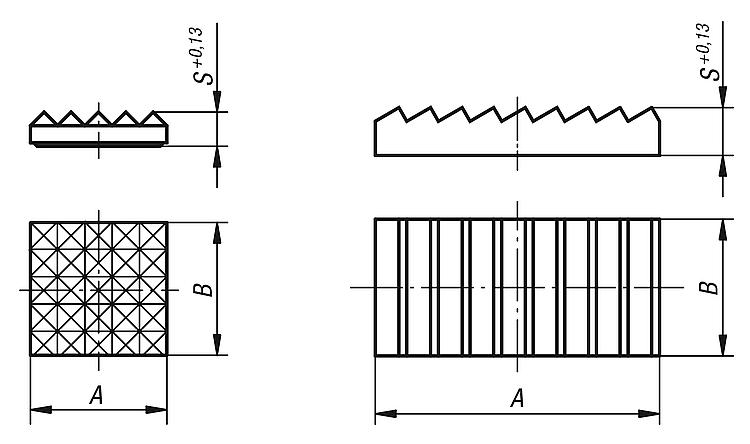

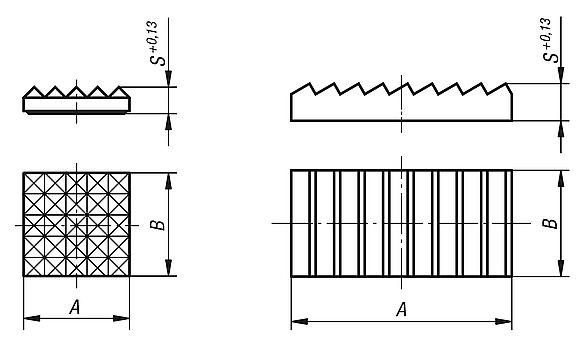

Planos

Selección/filtro de artículos

Referencia	Versión 2	A	B	S
K1915.101	acanalado	9,5 -0,13	9,5 -0,13	3,2
K1915.102	acanalado	12,7 -0,13	12,7 -0,13	3,2
K1915.201	acanalado fino	9,5 -0,13	9,5 -0,13	3,2
K1915.202	acanalado fino	12,7 -0,13	12,7 -0,13	3,2
K1915.203	acanalado fino	15,9 -0,13	15,9 -0,13	3,2
K1915.206	acanalado fino	19,05 -0,13	19,05 -0,13	4
K1915.207	acanalado fino	25,4 -0,13	25,4 -0,13	4
K1915.308	cuneiforme	25,7 +0,5	13,05 -0,13	4,8
K1915.309	cuneiforme	38,4 +0,5	19,5	6,35
