Cierres a presión de acero inoxidable con empuñadura, abatibles

Volver

Productos
- Elementos de mando | Elementos estándar
  - Cierres acodados, cierres a presión, cierres de trampa
    - Cierres a presión
      - Cierres a presión de acero inoxidable con empuñadura, abatibles

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Acero inoxidable 1.4401.

Versión:Rectificado y pulido o mate tratado con chorro.Indicación:Estos cierres a presión están diseñados con la empuñadura empotrada para el montaje enrasado en puertas, compuertas y cubiertas.
Disponibles en dos tamaños diferentes para distintos grosores de hoja de puerta. Mayor seguridad por variantes con llave. El cierre es uniforme, es decir, todos los cerrojos se abren con la misma llave.
La empuñadura pretensada impide el traqueteo.

Momento de torsión máx. para apretar los tornillos: 2,4 Nm.

Forma A: con llave
Forma B: sin llaveModo de accionamiento:Tirando de la empuñadura el cierre se lleva a la posición abierta que permite abrir las puertas. El bloqueo se garantiza automáticamente presionando la puerta. El cierre también se puede manejar desde la parte trasera.Aplicación:- Industria de automóviles
- Construcción de máquinas
- Construcción naval o de barcos
- Sector aeroespacial
- Autocaravanas y casas móviles
- Tecnología médicaMontaje:1. Practicar un corte de montaje según boceto.
2. Colocar el ángulo de montaje.
3. Fijación desde la parte trasera con piezas de montaje.Volumen de suministroEl soporte de montaje, los tornillos adecuados (4) y el ángulo de montaje no están incluidos en el volumen de suministro.
Los cierres a presión bloqueables se suministran con 2 llaves cada uno.

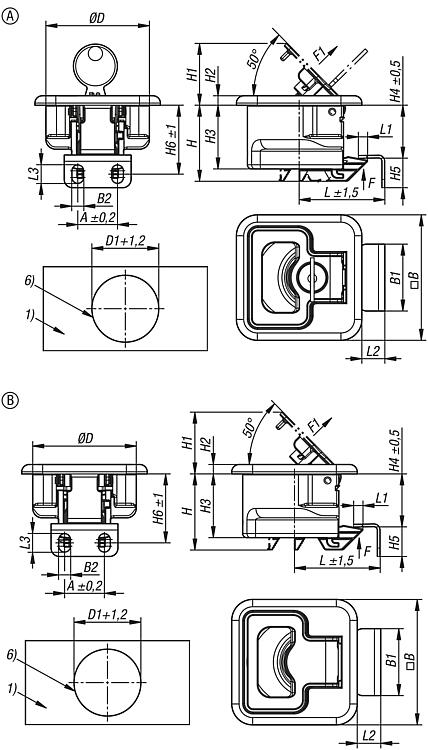

Los tornillos (5) para el ángulo de montaje no están incluidos en el volumen de suministro. Indicación sobre el dibujo:

1) Hoja de la puerta
2) Bastidor
3) Empuñadura
4) Ángulo de montaje
5) Altura del soporte de montaje (v. tabla H7)
6) Corte de montaje

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1850 Cierres a presión de acero inoxidable con empuñadura, abatibles

429 kB

Planos (vista completa)

Cierres a presión de acero inoxidable con empuñadura, abatibles, forma A

Más información

Planos

Cierres a presión de acero inoxidable con empuñadura, abatibles, forma A

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	Superficie cuerpo de base	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7
K1850.1102356044	A	bloqueable	pulido	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23
K1850.1112356044	A	bloqueable	pulido	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5
K1850.1102356055	A	bloqueable	tratado con chorro mate	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23
K1850.1112356055	A	bloqueable	tratado con chorro mate	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5

Referencia	L	L1	L2	L3	F=Fuerza de sujeción (N)	Fuerza de tracción F1 N	Rango de temperatura °C	S=grosor del panel de puerta en mm	Tornillos
K1850.1102356044	41	5,6	11	8,6	850	100	-18 a 60	2-12	M4x6
K1850.1112356044	41	5,6	11	8,6	850	100	-18 a 60	12-22	M4x20
K1850.1102356055	41	5,6	11	8,6	850	100	-18 a 60	2-12	M4x6
K1850.1112356055	41	5,6	11	8,6	850	100	-18 a 60	12-22	M4x20

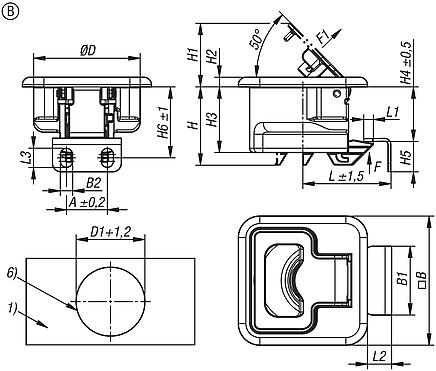

Cierres a presión de acero inoxidable con empuñadura, abatibles, forma B

Más información

Planos

Cierres a presión de acero inoxidable con empuñadura, abatibles, forma B

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	Superficie cuerpo de base	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7
K1850.1002356044	B	sin llave	pulido	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23
K1850.1012356044	B	sin llave	pulido	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5
K1850.1002356055	B	sin llave	tratado con chorro mate	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23
K1850.1012356055	B	sin llave	tratado con chorro mate	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5

Referencia	L	L1	L2	L3	F=Fuerza de sujeción (N)	Fuerza de tracción F1 N	Rango de temperatura °C	S=grosor del panel de puerta en mm	Tornillos
K1850.1002356044	41	5,6	11	8,6	850	100	-18 a 60	2-12	M4x6
K1850.1012356044	41	5,6	11	8,6	850	100	-18 a 60	12-22	M4x20
K1850.1002356055	41	5,6	11	8,6	850	100	-18 a 60	2-12	M4x6
K1850.1012356055	41	5,6	11	8,6	850	100	-18 a 60	12-22	M4x20
