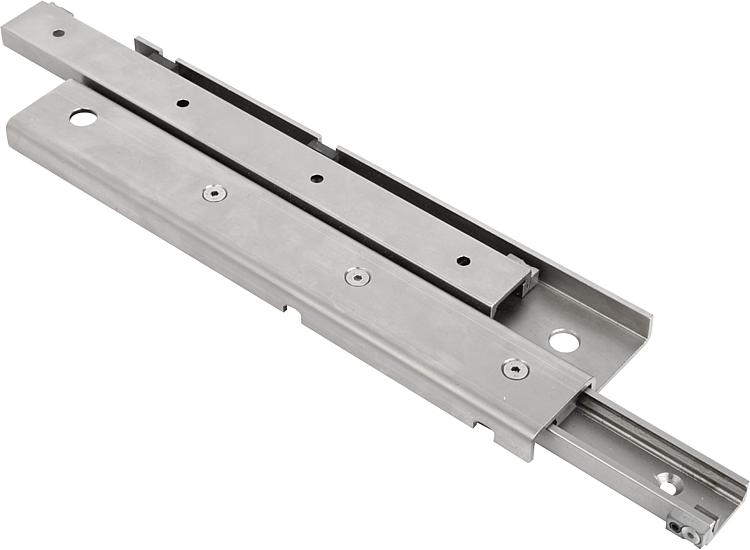

K2021Carriles telescópicos de acero forma S, extensión completa,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carril y barra de acero del apoyo de cilindros.
Bolas de acero del apoyo de cilindros.Versión:Carril y barra cincados.
Vías endurecidas por inducción.
Bolas endurecidas.Indicación de pedido:Se vende por unidades.Indicación:Extensión completa compuesta de dos carriles guía como elemento fijo y móvil, y un elemento intermedio en forma de S. Este tiene un alto momento de inercia superficial y una gran rigidez en estructuras estilizadas. De aquí se deriva una alta capacidad de carga con baja flexión cuando el elemento está extendido. La carrera máxima es mayor que la longitud cerrada del carril telescópico.
Utilizar tornillos avellanados según DIN EN ISO 10642 de la clase de resistencia 10.9 para el montaje del carril.
La máxima velocidad de desplazamiento es de 0,8 m/s.
Temperatura de aplicación de -30 °C a +110 °C.A petición:Otras longitudes (dimensión modular de 80 mm).
Tamaño 28 hasta 1490 mm máx.
Tamaño 35 hasta 1730 mm máx.
Tamaño 43 hasta 1970 mm máx.Indicación sobre el dibujo:1) Para tornillo avellanado DIN EN ISO 10642 DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia
| Tamaño | A | A1 | B | D1
| H | L | Carrera
S | C0Y
N | Número de
perforaciones | CAD | Acc. | Precio | Pedir |
|---|
| K2021.280290 | 28 | 24,5 | 36 | 85 | M5 | 17 | 290 | 296 | 570 | 4 (3 accesibles) |  | | 0,00 € | | | K2021.280370 | 28 | 24,5 | 36 | 85 | M5 | 17 | 370 | 380 | 769 | 5 (4 accesibles) | | | 0,00 € | | | K2021.280450 | 28 | 24,5 | 36 | 85 | M5 | 17 | 450 | 464 | 969 | 6 (4 accesibles) | | | 0,00 € | | | K2021.280530 | 28 | 24,5 | 36 | 85 | M5 | 17 | 530 | 548 | 1170 | 7 (6 accesibles) | | | 0,00 € | | | K2021.280610 | 28 | 24,5 | 36 | 85 | M5 | 17 | 610 | 630 | 1376 | 8 (6 accesibles) | | | 0,00 € | | | K2021.350450 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 450 | 494 | 1250 | 6 (5 accesibles) | | | 0,00 € | | | K2021.350530 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 530 | 558 | 1685 | 7 (6 accesibles) | | | 0,00 € | | | K2021.350690 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 690 | 734 | 2132 | 9 (7 accesibles) | | | 0,00 € | | | K2021.350850 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 850 | 886 | 2801 | 11 (9 accesibles) | | | 0,00 € | | | K2021.430530 | 43 | 34 | 52 | 120 | M8 | 28 | 530 | 556 | 2061 | 7 (6 accesibles) | | | 0,00 € | | | K2021.430610 | 43 | 34 | 52 | 120 | M8 | 28 | 610 | 626 | 2603 | 8 (6 accesibles) | | | 0,00 € | | | K2021.430690 | 43 | 34 | 52 | 120 | M8 | 28 | 690 | 726 | 2775 | 9 (7 accesibles) | | | 0,00 € | | | K2021.430770 | 43 | 34 | 52 | 120 | M8 | 28 | 770 | 796 | 3319 | 10 (7 accesibles) | | | 0,00 € | | | K2021.430850 | 43 | 34 | 52 | 120 | M8 | 28 | 850 | 866 | 3873 | 11 (9 accesibles) | | | 0,00 € | | | K2021.431010 | 43 | 34 | 52 | 120 | M8 | 28 | 1010 | 1036 | 4590 | 13 (10 accesibles) | | | 0,00 € | | | K2021.431490 | 43 | 34 | 52 | 120 | M8 | 28 | 1490 | 1516 | 3713 | 19 (15 accesibles) | | | 0,00 € | |
