DescripciónMaterial:Fundición de aluminio.
Tornillo de cabeza cilíndrica DIN 7984 y tuerca hexagonal DIN 985, acero.Versión:Rectificado por vibración.
Tornillo de cabeza cilíndrica y tuerca hexagonal, cincado.A petición:Palanca de sujeción para fijación.Accesorios:- Tubos redondos y tubos cuadrados K0493Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0483 Conectores para tubos rectos, aluminio

342 kB

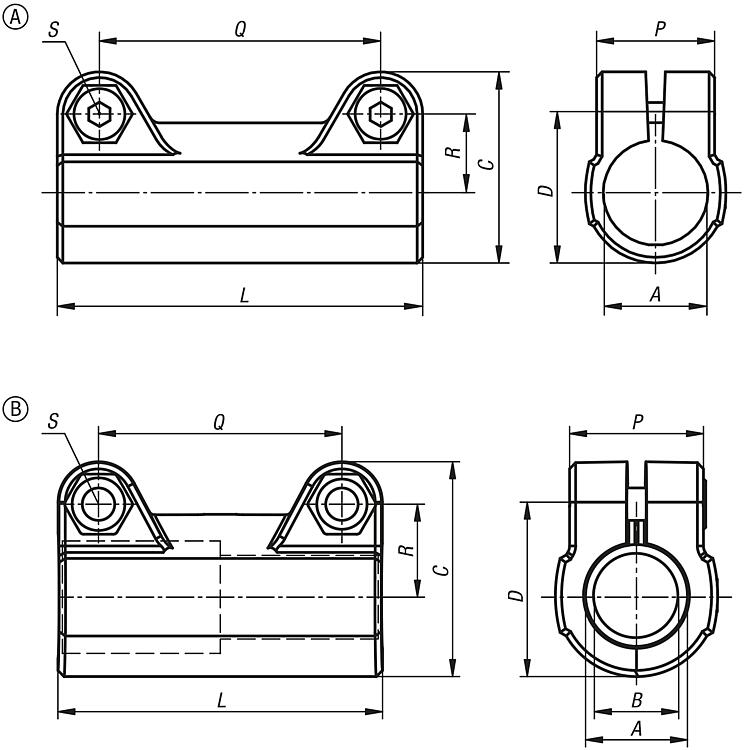

Planos (vista completa)

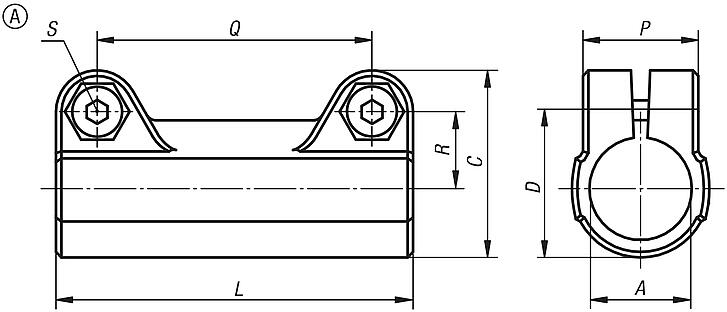

Conectores para tubos rectos, aluminio, forma A

Más información

Planos

Conectores para tubos rectos, aluminio, forma A

Selección/filtro de artículos

Referencia	Forma	A	C	D	L	P	Q	R	S	Precio
K0483.52020	A	20,1	53	40	80	33	60	22,5	M8x25	A petición
K0483.52525	A	25,1	53	40	80	33	60	22,5	M8x25	A petición
K0483.53030	A	30,1	53	40	80	33	60	22,5	M8x25	A petición
K0483.54040	A	40,17	73	56	120	40	94	32	M10x30	A petición
K0483.55050	A	50,22	84	66	140	45	114	38	M10x35	A petición
K0483.56060	A	60,27	103	80	150	58	118	47	M12x45	A petición

Conectores para tubos rectos de aluminio, forma B

Más información

Planos

Conectores para tubos rectos de aluminio, forma B

Selección/filtro de artículos

Referencia	Forma	A	B	C	D	L	P	Q	R	S	Precio
K0483.53025	B	30,1	25,1	53	40	80	33	60	22,5	M8x25	A petición
K0483.54032	B	40,17	32,15	73	56	120	40	94	32	M10x30	A petición
K0483.55040	B	50,22	40,17	84	66	140	45	114	38	M10x35	A petición
K0483.56048	B	60,27	48,27	103	80	150	58	118	47	M12x45	A petición
