K1094Cimblot avec taraudage |
retour |
|
|
DescriptionMatière :Acier de cémentation.Finition :Trempé et rectifié (HRC 60 ±2).Nota :Les cimblots facilitent les opérations d'assemblage et de positionnement. Associés aux douilles de fixation trempées K1095, ils permettent un changement d'outillage d'une grande répétabilité, rapide et à faible usure.
Les modèles D1 = 5 et D1 = 6 n'ont pas de taraudage.Indication de dessin :Forme B : Cimblot cylindrique

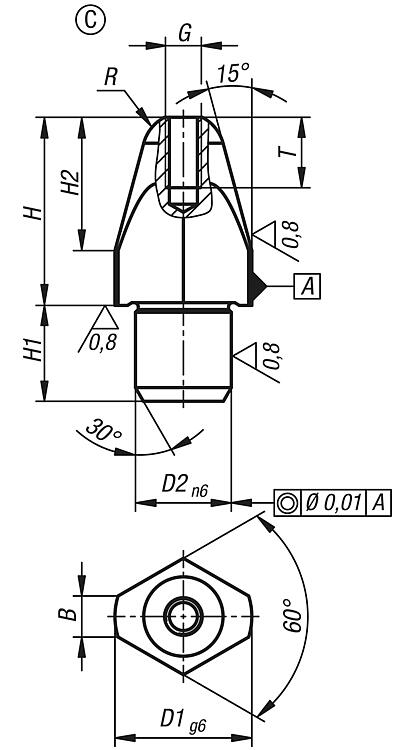

Forme C : Cimblot dégagé TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | Finition 1 | D1
| D2 | H | H1 | H2 | G | R | T | CAO | Acc. | Prix | Commander |
|---|
| K1094.205 | B | version courte | 5 | 3 | 8 | 3 | 5 | - | 1,50 | - |  | | Sur demande | | | K1094.206 | B | version courte | 6 | 4 | 10 | 4 | 6 | - | 1,80 | - | | | Sur demande | | | K1094.208 | B | version courte | 8 | 6 | 11,4 | 6 | 7,4 | M2,5 | 2,5 | 5 | | | Sur demande | | | K1094.210 | B | version courte | 10 | 7 | 13,7 | 7 | 9,7 | M2,5 | 3 | 5 | | | Sur demande | | | K1094.212 | B | version courte | 12 | 8 | 16 | 8 | 12 | M3 | 3,5 | 6 | | | Sur demande | | | K1094.216 | B | version courte | 16 | 12 | 20 | 12 | 15 | M4 | 5 | 8 | | | Sur demande | | | K1094.220 | B | version courte | 20 | 14 | 25,5 | 14 | 19,5 | M5 | 6 | 10 | | | Sur demande | | | K1094.305 | B | version longue | 5 | 3 | 10 | 3 | 5 | - | 1,50 | - | | | Sur demande | | | K1094.306 | B | version longue | 6 | 4 | 12 | 4 | 6 | - | 1,80 | - | | | Sur demande | | | K1094.308 | B | version longue | 8 | 6 | 17,4 | 6 | 7,4 | M2,5 | 2,5 | 5 | | | Sur demande | | | K1094.310 | B | version longue | 10 | 7 | 21,7 | 7 | 9,7 | M2,5 | 3 | 5 | | | Sur demande | | | K1094.312 | B | version longue | 12 | 8 | 24 | 8 | 12 | M3 | 3,5 | 6 | | | Sur demande | | | K1094.316 | B | version longue | 16 | 12 | 29 | 12 | 15 | M4 | 5 | 8 | | | Sur demande | | | K1094.320 | B | version longue | 20 | 14 | 35,5 | 14 | 19,5 | M5 | 6 | 10 | | | Sur demande | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Finition 1 | D1 | D2 | H | H1 | H2 | G | R | B | T | CAO | Acc. | Prix | Commander |
|---|
| K1094.405 | C | version courte | 5 | 3 | 8 | 3 | 5 | - | 1,50 | - | - | | | Sur demande | | | K1094.406 | C | version courte | 6 | 4 | 10 | 4 | 6 | - | 1,80 | - | - | | | Sur demande | | | K1094.408 | C | version courte | 8 | 6 | 11,4 | 6 | 7,4 | M2,5 | 2,5 | 2,5 | 5 | | | Sur demande | | | K1094.410 | C | version courte | 10 | 7 | 13,7 | 7 | 9,7 | M2,5 | 3 | 3,0 | 5 | | | Sur demande | | | K1094.412 | C | version courte | 12 | 8 | 16 | 8 | 12 | M3 | 3,5 | 3,5 | 6 | | | Sur demande | | | K1094.416 | C | version courte | 16 | 12 | 20 | 12 | 15 | M4 | 5 | 5 | 8 | | | Sur demande | | | K1094.420 | C | version courte | 20 | 14 | 25,5 | 14 | 19,5 | M5 | 6 | 6 | 10 | | | Sur demande | | | K1094.505 | C | version longue | 5 | 3 | 10 | 3 | 5 | - | 1,50 | - | - | | | Sur demande | | | K1094.506 | C | version longue | 6 | 4 | 12 | 4 | 6 | - | 1,80 | - | - | | | Sur demande | | | K1094.508 | C | version longue | 8 | 6 | 17,4 | 6 | 7,4 | M2,5 | 2,5 | 2,5 | 5 | | | Sur demande | | | K1094.510 | C | version longue | 10 | 7 | 21,7 | 7 | 9,7 | M2,5 | 3 | 3,0 | 5 | | | Sur demande | | | K1094.512 | C | version longue | 12 | 8 | 24 | 8 | 12 | M3 | 3,5 | 3,5 | 6 | | | Sur demande | | | K1094.516 | C | version longue | 16 | 12 | 29 | 12 | 15 | M4 | 5 | 5 | 8 | | | Sur demande | | | K1094.520 | C | version longue | 20 | 14 | 35,5 | 14 | 19,5 | M5 | 6 | 6 | 10 | | | Sur demande | |
|
