    - Empuñaduras curvas de aluminio con punta de empuñadura de plástico, montaje por el dorso

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Puente de conexión de aluminio.
Puntas de empuñadura de poliamida reforzada con perlas de vidrio.Versión:Puente de conexión de acabado mate y colores naturales o negro anodizado.
Puntas de empuñadura semimate con estructura fina de color negro.Montaje:Desde el lado de manejo.Indicación sobre el dibujo:

1) Tuerca de diente de bloqueo

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0216 Empuñaduras curvas de aluminio con punta de empuñadura de plástico, montaje por el dorso

164 kB

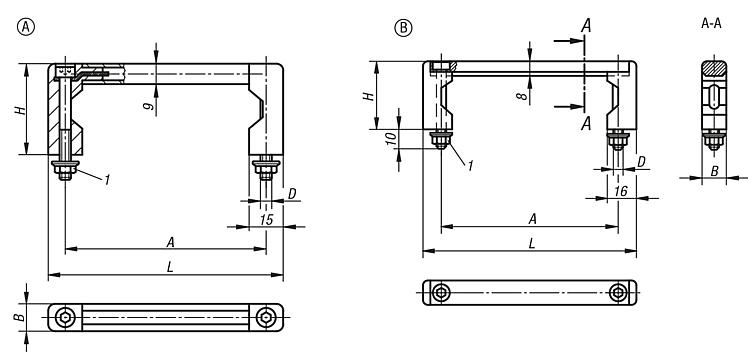

Planos (vista completa)

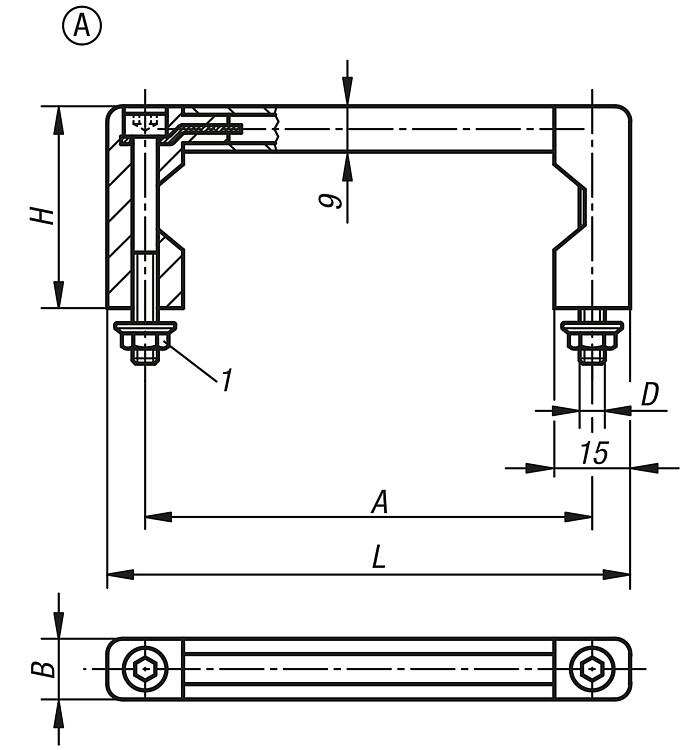

Empuñaduras curvas de aluminio con punta de empuñadura de plástico y puente de conexión acanalado, montaje por el lado de uso

Más información

Planos

Empuñaduras curvas de aluminio con punta de empuñadura de plástico y puente de conexión acanalado, montaje por el lado de uso

Selección/filtro de artículos

Referencia	Forma	Color del cuerpo de base	A	B	D	H	L	Capacidad de carga N	Precio
K0216.05501	A	negro	55	12	M5	40	70	1000	A petición
K0216.08801	A	negro	88	12	M5	40	103	1000	A petición
K0216.10001	A	negro	100	12	M5	40	115	1000	A petición
K0216.12001	A	negro	120	12	M5	40	135	1000	A petición
K0216.18001	A	negro	180	12	M5	40	195	1000	A petición
K0216.23501	A	negro	235	12	M5	40	250	1000	A petición
K0216.05503	A	natural	55	12	M5	40	70	1000	A petición
K0216.08803	A	natural	88	12	M5	40	103	1000	A petición
K0216.10003	A	natural	100	12	M5	40	115	1000	A petición
K0216.12003	A	natural	120	12	M5	40	135	1000	A petición
K0216.18003	A	natural	180	12	M5	40	195	1000	A petición
K0216.23503	A	natural	235	12	M5	40	250	1000	A petición

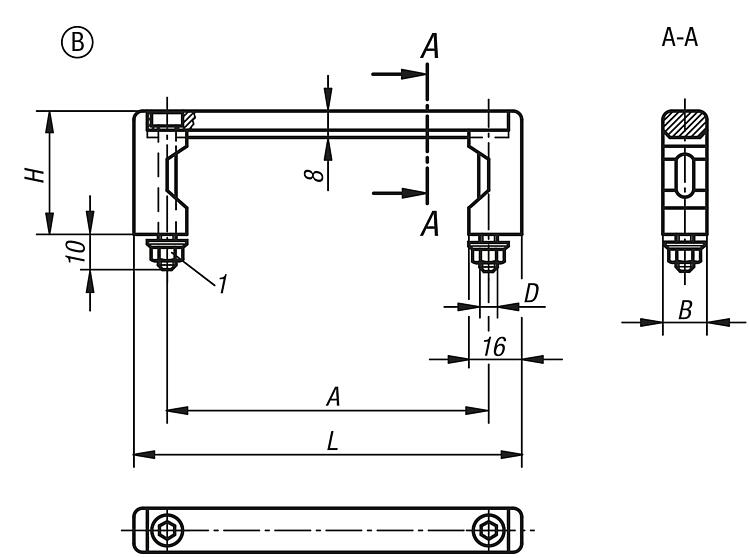

Empuñaduras curvas de aluminio con punta de empuñadura de plástico lisa y puente de conexión acanalado, montaje por el lado de uso

Más información

Planos

Empuñaduras curvas de aluminio con punta de empuñadura de plástico lisa y puente de conexión acanalado, montaje por el lado de uso

Selección/filtro de artículos

Referencia	Forma	Color del cuerpo de base	A	B	D	H	L	Capacidad de carga N	Precio
K0216.055101	B	negro	55	12	M5	40	75	1000	A petición
K0216.088101	B	negro	88	12	M5	40	108	1000	A petición
K0216.100101	B	negro	100	12	M5	40	120	1000	A petición
K0216.120101	B	negro	120	12	M5	40	140	1000	A petición
K0216.180101	B	negro	180	12	M5	40	200	1000	A petición
K0216.235101	B	negro	235	12	M5	40	255	1000	A petición
K0216.055103	B	natural	55	12	M5	40	75	1000	A petición
K0216.088103	B	natural	88	12	M5	40	108	1000	A petición
K0216.100103	B	natural	100	12	M5	40	120	1000	A petición
K0216.120103	B	natural	120	12	M5	40	140	1000	A petición
K0216.180103	B	natural	180	12	M5	40	200	1000	A petición
K0216.235103	B	natural	235	12	M5	40	255	1000	A petición
