      - Morsa scorrevole per tubi quadri

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Alloggiamento in zinco pressofuso. Manopola in resina termoplastica PA (poliammide).
Perni di serraggio e cuneo in acciaio inox.
Molla a lamina in bronzo fosfatizzato.Versione:Alloggiamento cromato.
Manopola colore nero o arancione rinforzata con microsfere di vetro.
Spine elastiche e cuneo non trattati.Nota:Azionando la manopola, le spine elastiche montate nella parte inferiore della morsa scorrevole vengono unite tramite molle e spinte verso il basso. Entrambe le spine elastiche premono sulla superficie e serrano la morsa scorrevole.Accessori:Piastre di base K1073.
Scale graduate in acciaio inox K0759.Principio di funzionamento:Le morse scorrevoli possono essere utilizzate in 2 diverse modalità:

1:
Le morse scorrevoli sono mobili.
Se la morsa scorrevole è avvitata alla piastra di base (K1073) o a un elemento esterno, può essere spostata su un tubo a sezione quadra fisso.

2:
Le morse scorrevoli sono fisse.
Se la morsa scorrevole è avvitata direttamente su una piastra, può essere spostato il tubo a sezione quadra.Nota disegno:

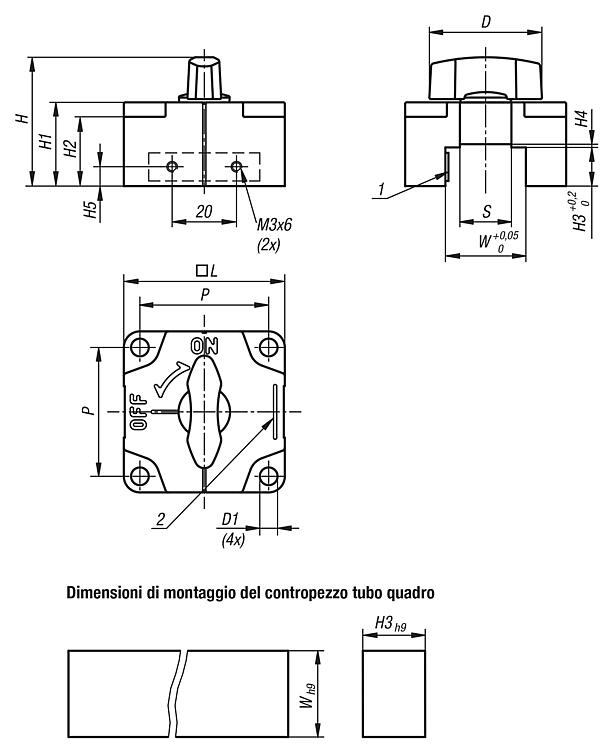

1) Molla a lamina

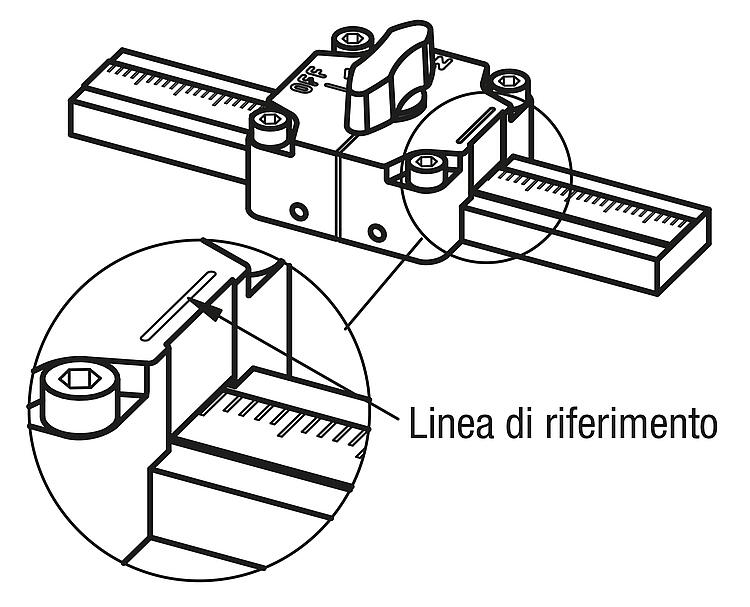

2) Linea di lettura per scale

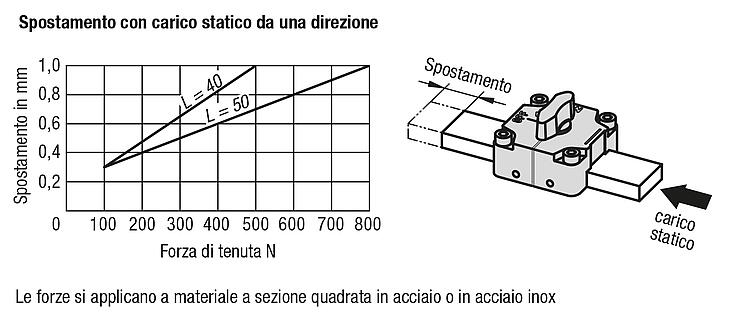

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1072 Morsa scorrevole per tubo quadro

326 kB

Nota tecnica

207 kB

Disegni (sintesi completa)

Morsa scorrevole per tubo quadro, manopola colore nero

Maggiori informazioni

Disegni

Morsa scorrevole per tubo quadro, manopola colore nero

Selezione/filtro articoli

N. ordine	Colore	L	D	D1	H	H1	H2	H3	H4	H5	P	W	S	Forza di serraggio N	Resistenza alle alte temperature
K1072.12121	nero	40	28	4,5	36	22	18,5	12	-	6	32	12	-	500	≤90 °C
K1072.16161	nero	40	28	4,5	40	26	22,5	16	-	8	32	16	-	500	≤90 °C
K1072.2591	nero	50	35	5,5	37	23	18,5	9	1	4,5	40	25	16	800	≤90 °C
K1072.25121	nero	50	35	5,5	40	26	21,5	12	1	6	40	25	16	800	≤90 °C
K1072.32121	nero	50	35	5,5	40	26	21,5	12	1	6	40	32	16	800	≤90 °C
K1072.32161	nero	50	35	5,5	44	30	25,5	16	1	8	40	32	16	800	≤90 °C

Morsa scorrevole per tubo quadro, manopola colore arancione

Maggiori informazioni

Disegni

Morsa scorrevole per tubo quadro, manopola colore arancione

Selezione/filtro articoli

N. ordine	Colore	L	D	D1	H	H1	H2	H3	H4	H5	P	W	S	Forza di serraggio N	Resistenza alle alte temperature
K1072.12122	arancio	40	28	4,5	36	22	18,5	12	-	6	32	12	-	500	≤90 °C
K1072.16162	arancio	40	28	4,5	40	26	22,5	16	-	8	32	16	-	500	≤90 °C
K1072.2592	arancio	50	35	5,5	37	23	18,5	9	1	4,5	40	25	16	800	≤90 °C
K1072.25122	arancio	50	35	5,5	40	26	21,5	12	1	6	40	25	16	800	≤90 °C
K1072.32122	arancio	50	35	5,5	40	26	21,5	12	1	6	40	32	16	800	≤90 °C
K1072.32162	arancio	50	35	5,5	44	30	25,5	16	1	8	40	32	16	800	≤90 °C
