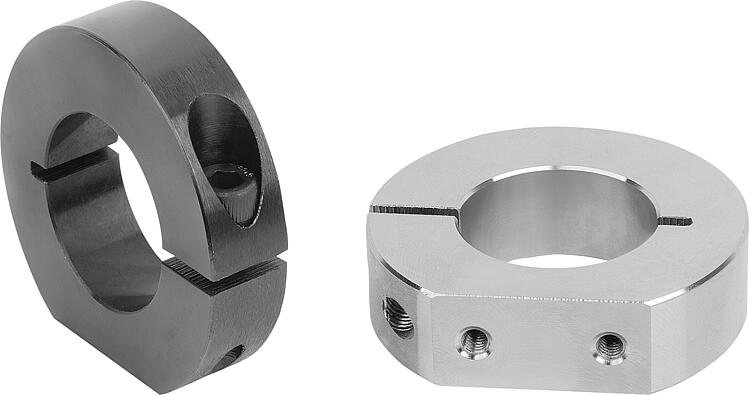

K2225Anillos de sujeción de acero o acero inoxidable ranurados,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Acero.
Acero inoxidable 1.4305. Versión:Acero bruñido.
Acero inoxidable con acabado natural.Indicación:Los anillos de sujeción ranurados, interiores con superficie de apoyo, envuelven el árbol por dentro distribuyendo las fuerzas de sujeción de forma regular. Esto favorece un ajuste de alta precisión y fuerzas de retención muy elevadas sin dañar el árbol.
La tolerancia del árbol debe estar dentro de h11.
Con las perforaciones roscadas montadas de los anillos de sujeción ranurados se pueden fijar otros elementos, como p. ej. palancas de mando o levas en los árboles y ejes. Se pueden montar de forma fácil, segura y con una intensa fuerza de apriete reduciendo la altura de ranura, sin dañar la superficie de los árboles y los ejes.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

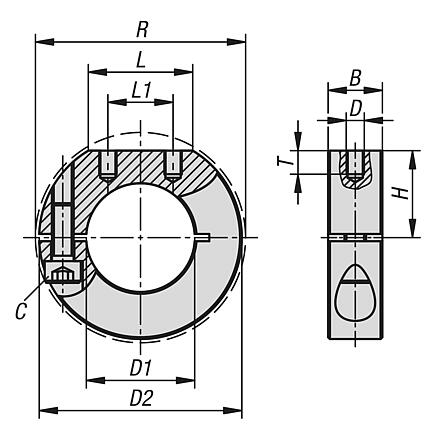

| Referencia | Material
del cuerpo
de base | Llave
del acero | B
| C
(DIN 912) | D | D1 | D2 | H | L | L1 | R | T | CAD | Acc. | Precio | Pedir |
|---|
| K2225.01001 | acero | 1.0503 | 9 | M3x10 | M3 | 10 | 28 | 12 | 14,5 | 8 | - | 4 |  | | A petición | | | K2225.01201 | acero | 1.0503 | 11 | M4x12 | M3 | 12 | 30 | 13 | 15 | 8 | 31,8 | 4 | | | A petición | | | K2225.01401 | acero | 1.0503 | 11 | M04X14 | M3 | 14 | 32 | 14 | 15 | 9 | 33,9 | 4 | | | A petición | | | K2225.01501 | acero | 1.0503 | 13 | M5x16 | M4 | 15 | 36 | 15 | 19,5 | 12 | 39,4 | 5,5 | | | A petición | | | K2225.01601 | acero | 1.0503 | 13 | M5x16 | M4 | 16 | 38 | 16 | 20 | 13 | 39,4 | 5,5 | | | A petición | | | K2225.01801 | acero | 1.0503 | 13 | M5x16 | M4 | 18 | 40 | 17 | 21 | 12,5 | 42,2 | 5,5 | | | A petición | | | K2225.02001 | acero | 1.0503 | 15 | M06X16 | M4 | 20 | 42 | 18 | 21,5 | 14 | 46,4 | 5,5 | | | A petición | | | K2225.02201 | acero | 1.0503 | 15 | M06X16 | M4 | 22 | 46 | 20 | 22,5 | 12 | 48,1 | 5,5 | | | A petición | | | K2225.02501 | acero | 1.0503 | 15 | M06X16 | M4 | 25 | 48 | 21 | 23 | 12,5 | 50,8 | 5,5 | | | A petición | | | K2225.02801 | acero | 1.0503 | 15 | M06X16 | M5 | 28 | 54 | 22,5 | 29 | 18,5 | - | 7 | | | A petición | | | K2225.03001 | acero | 1.0503 | 15 | M6x18 | M5 | 30 | 56 | 24 | 28,5 | 18 | 58,6 | 7 | | | A petición | | | K2225.03201 | acero | 1.0503 | 15 | M6x18 | M5 | 32 | 58 | 25 | 29 | 18 | 58,6 | 7 | | | A petición | | | K2225.03501 | acero | 1.0503 | 15 | M6x18 | M5 | 35 | 60 | 26 | 30 | 20 | 61,6 | 7 | | | A petición | | | K2225.03801 | acero | 1.0503 | 15 | M6x18 | M5 | 38 | 66 | 27 | 37 | 27 | - | 7 | | | A petición | | | K2225.04001 | acero | 1.0503 | 15 | M6x18 | M5 | 40 | 66 | 27 | 37 | 27 | - | 7 | | | A petición | | | K2225.04501 | acero | 1.0503 | 19 | M8x25 | M6 | 45 | 76 | 31 | 41,5 | 28 | 79,4 | 8,5 | | | A petición | | | K2225.05001 | acero | 1.0503 | 19 | M8x25 | M6 | 50 | 82 | 34,5 | 43,5 | 29 | 84,2 | 8,5 | | | A petición | | | K2225.01002 | acero inoxidable | 1.4305 | 9 | M3x10 | M3 | 10 | 28 | 12 | 14,5 | 8 | - | 4 | | | A petición | | | K2225.01202 | acero inoxidable | 1.4305 | 11 | M4x12 | M3 | 12 | 30 | 13 | 15 | 8 | 31,8 | 4 | | | A petición | | | K2225.01402 | acero inoxidable | 1.4305 | 11 | M04X14 | M3 | 14 | 32 | 14 | 15 | 9 | 33,9 | 4 | | | A petición | | | K2225.01502 | acero inoxidable | 1.4305 | 13 | M5x16 | M4 | 15 | 36 | 15 | 19,5 | 12 | 39,4 | 5,5 | | | A petición | | | K2225.01602 | acero inoxidable | 1.4305 | 13 | M5x16 | M4 | 16 | 38 | 16 | 20 | 13 | 39,4 | 5,5 | | | A petición | | | K2225.01802 | acero inoxidable | 1.4305 | 13 | M5x16 | M4 | 18 | 40 | 17 | 21 | 12,5 | 42,2 | 5,5 | | | A petición | | | K2225.02002 | acero inoxidable | 1.4305 | 15 | M06X16 | M4 | 20 | 42 | 18 | 21,5 | 14 | 46,4 | 5,5 | | | A petición | | | K2225.02202 | acero inoxidable | 1.4305 | 15 | M06X16 | M4 | 22 | 46 | 20 | 22,5 | 12 | 48,1 | 5,5 | | | A petición | | | K2225.02502 | acero inoxidable | 1.4305 | 15 | M06X16 | M4 | 25 | 48 | 21 | 23 | 12,5 | 50,8 | 5,5 | | | A petición | | | K2225.02802 | acero inoxidable | 1.4305 | 15 | M06X16 | M5 | 28 | 54 | 22,5 | 29 | 18,5 | - | 7 | | | A petición | | | K2225.03002 | acero inoxidable | 1.4305 | 15 | M6x18 | M5 | 30 | 56 | 24 | 28,5 | 18 | 58,6 | 7 | | | A petición | | | K2225.03202 | acero inoxidable | 1.4305 | 15 | M6x18 | M5 | 32 | 58 | 25 | 29 | 18 | 58,6 | 7 | | | A petición | | | K2225.03502 | acero inoxidable | 1.4305 | 15 | M6x18 | M5 | 35 | 60 | 26 | 30 | 20 | 61,6 | 7 | | | A petición | | | K2225.03802 | acero inoxidable | 1.4305 | 15 | M6x18 | M5 | 38 | 66 | 27 | 37 | 27 | - | 7 | | | A petición | | | K2225.04002 | acero inoxidable | 1.4305 | 15 | M6x18 | M5 | 40 | 66 | 27 | 37 | 27 | - | 7 | | | A petición | | | K2225.04502 | acero inoxidable | 1.4305 | 19 | M8x25 | M6 | 45 | 76 | 31 | 41,5 | 28 | 79,4 | 8,5 | | | A petición | | | K2225.05002 | acero inoxidable | 1.4305 | 19 | M8x25 | M6 | 50 | 82 | 34,5 | 43,5 | 29 | 84,2 | 8,5 | | | A petición | |
