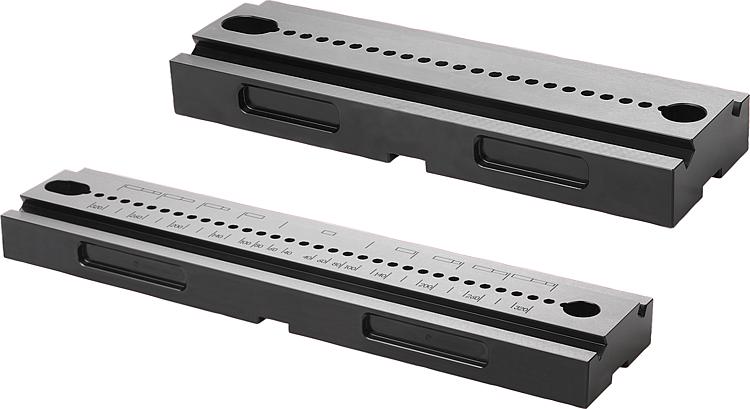

Description de l'article/illustrations du produit

DescriptionMatière :Acier de cémentation.Finition :Bruni.
Surface fonctionnelle rectifiée.Nota :Plaques de base avec rainures de positionnement sur la face inférieure pour aligner facilement la plaque sur la table de machine-outils.
Fixation avec trous lamés Ø12H7 pour trame de 40 mm et 50 mm selon référence.
Rainures latérales prévues pour systèmes de serrage.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0994 Plaques de base Étau de bridage 5 axes compact

290 kB

Etau de bridage 5 axes compact fonction

2,7 MB

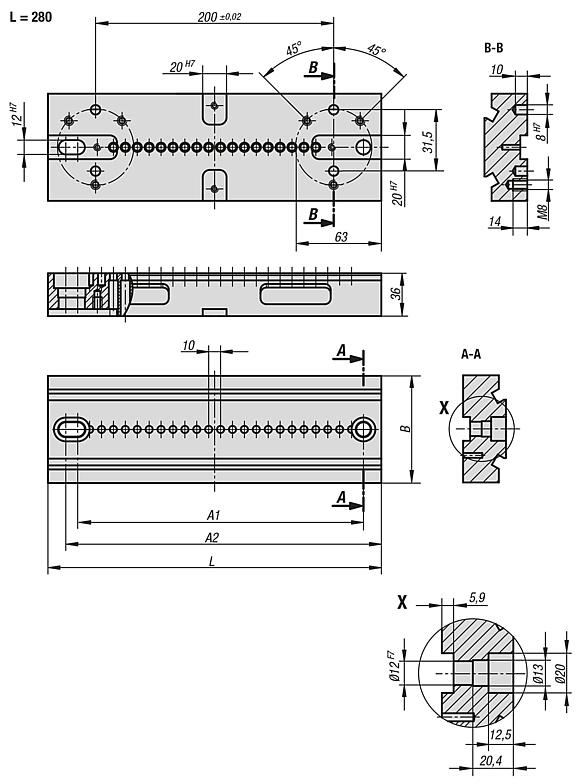

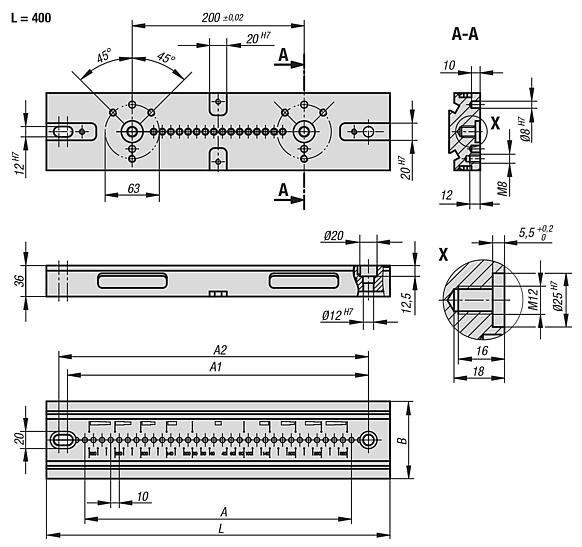

Dessins

Sélection/filtre d'articles

Référence	A	A1	A2	B	L	Vis calibrée adaptée	Poids kg	Prix
K0994.090280	20x10	240	250	90	280	K0815.12055	6,14	Sur demande
K0994.090400	31x10	350	360	90	400	K0815.12055	8,58	Sur demande
K0994.125280	20x10	240	250	125	280	K0815.12055	8,86	Sur demande
K0994.125400	31x10	350	360	125	400	K0815.12055	12,24	Sur demande
