K1068Douilles magnétiques |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps en inox.
Aimant néodyme.Finition :Corps : naturel.Nota :Un aimant dans la douille attire la broche (K1069) et la maintient avec la force de serrage indiquée.

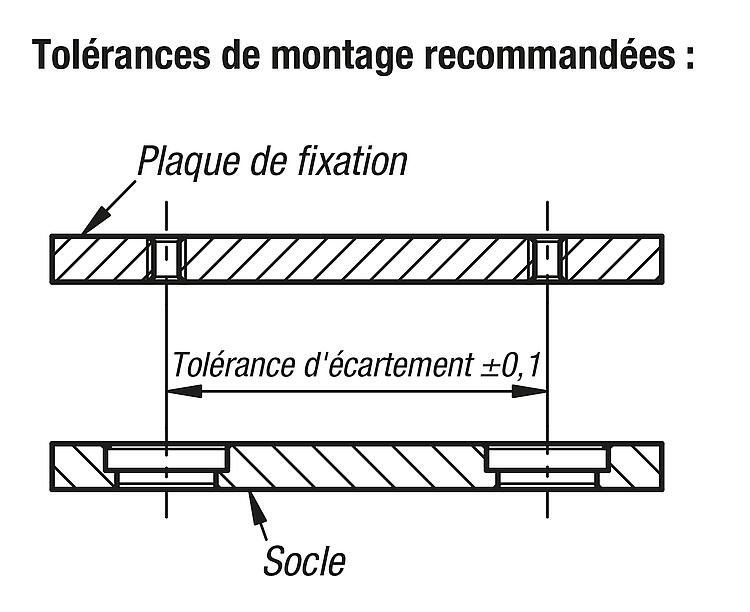

Répétabilité ±0,25 mm. La répétabilité peut être améliorée à l'aide de centreurs supplémentaires.

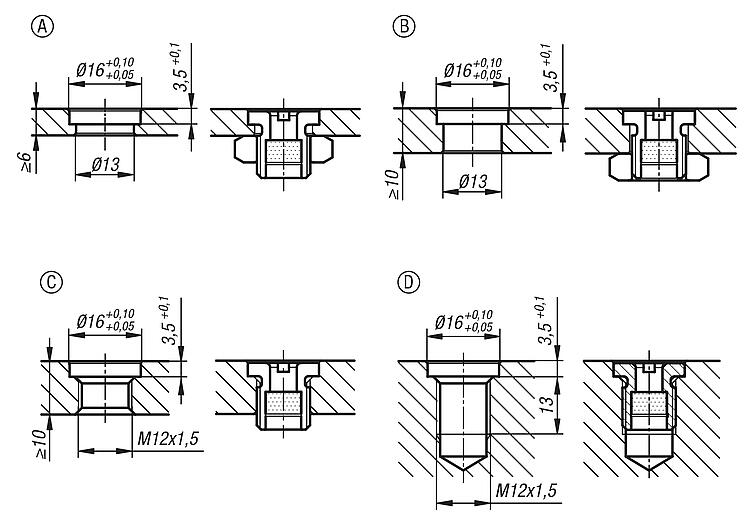

Cotes de montage de la forme A :
plaques d'une épaisseur de 6 mm min.
Cotes de montage de la forme B :
plaques d'une épaisseur de 10 mm max.
Cotes de montage de la forme C :
plaques d'une épaisseur supérieure à 10 mm.
Cotes de montage de la forme D :
trou borgne.Sur demande :Écrou adapté.Accessoires :Broche K1069Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

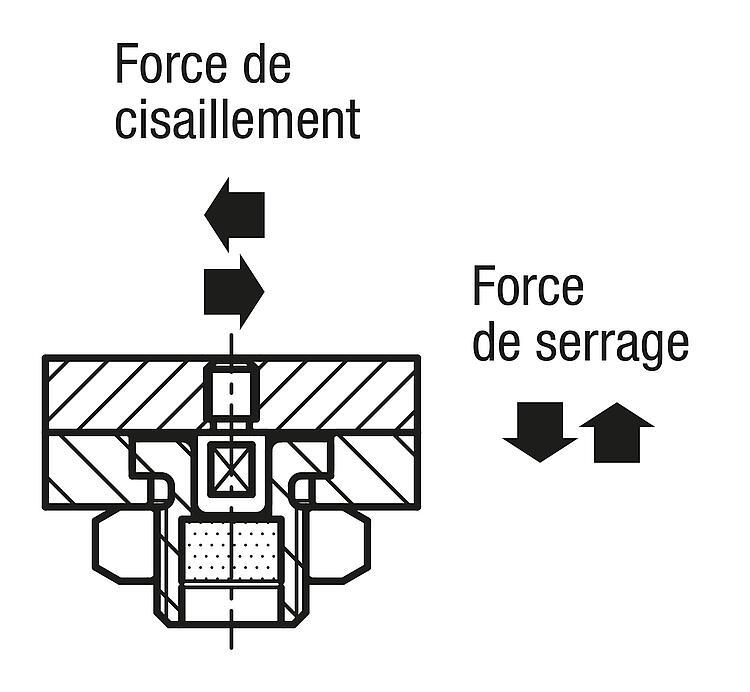

| Référence | Force de serrage
N | Force de cisaillement
kN | Résistance thermique
| CAO | Acc. | Prix | Commander |
|---|
| K1068.6 | 7 | 0,8 | ≤80 °C |  | | Sur demande | |
