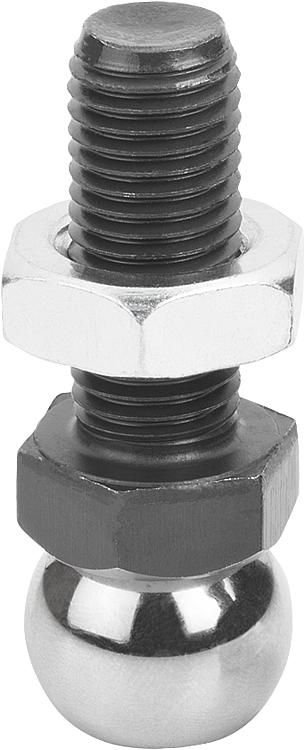

        Billes de serrage avec calotte pour stabilisateur de pièce, forme C

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Vis H DIN EN ISO 4017, classe de résistance 8.8, noire.
Vis CHC DIN EN ISO 4762, classe de résistance 8.8, noire.
Bille de serrage polie.Nota :Les billes de serrage permettent de relier la pièce à usiner au stabilisateur de pièce de manière flexible. Les billes de serrage permettent une grande liberté au niveau de la pièce à usiner.Indication de dessin :

1) Vis CHC DIN EN ISO 4762, M10

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1193_C Billes de serrage avec calotte pour stabilisateur de pièce, forme C

145 kB

Informations techniques pour stabilisateur de pièce

612 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Taille	D	D1	L	L1	SW	Prix
K1193.3251240	C	25	25,4	M12	17,3	40	18	Sur demande
K1193.3251640	C	25	25,4	M16	19,8	40	24	Sur demande
K1193.3252050	C	25	25,4	M20	22,3	50	30	Sur demande
K1193.3252450	C	25	25,4	M24	24,8	50	36	Sur demande
K1193.3502450	C	50	50	M24	34,5	50	36	Sur demande
K1193.3503060	C	50	50	M30	34,5	60	46	Sur demande
K1193.3503670	C	50	50	M36	34,5	70	55	Sur demande
