Glissières de serrage pour système de bridage multiple

retour

Produits
- Technique de serrage
  - Technique de serrage d'étaux
    - Système de bridage multiple
      - Glissières de serrage pour système de bridage multiple

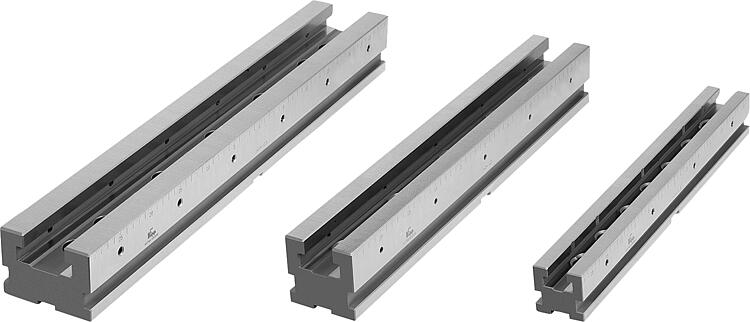

Description de l'article/illustrations du produit

DescriptionMatière :Acier à outils.Finition :Trempé et rectifié (HRC 55 ±2).Nota :Les glissières de serrage peuvent être fixées via différentes interfaces.
1. Bord de serrage latéral pour kit de brides de serrage. Les brides de serrage peuvent être fixées dans n'importe quelle position.
2. Alésages pour vis à tête cylindrique selon DIN.
3. Alésages de positionnement Ø25H6 mm pour systèmes de serrage à point zéro courants avec intervalles de 100 mm.
4. Alésages de positionnement Ø16H6 mm pour systèmes de serrage à point zéro avec intervalles de 96 mm.
5. Trois rainures de centrage avec 18H7 pour tables à rainures en T.
6. Trous lisses Ø12F7 et Ø16F7 pour systèmes modulaires avec trous espacés de 40 ou 50 mm.Données techniques :La force de serrage maximale ainsi que le couple de serrage pour chaque largeur des gammes de produits K1828, K1829 et K1830 doivent être respectés.Utilisation :Plusieurs glissières de longueurs différentes peuvent être montées l'une derrière l'autre ou l'une à côté de l'autre. La denture de précision permet un positionnement très précis des mors fixes. Grâce à la graduation latérale des glissières de serrage, il est possible de consigner la position de chaque mors fixe pour pouvoir le régler à l'identique en cas de répétition. Des butées peuvent être montées sur les taraudages latéraux.Avantages :Universel et flexible.
Pour les lots de petite et de grande taille.
Il est possible de serrer des pièces de grande taille les unes à côté des autres sur les glissières.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1746 Glissières de serrage pour système de bridage multiple

718 kB

Informations techniques concernant le système de bridage multiple

1,9 MB

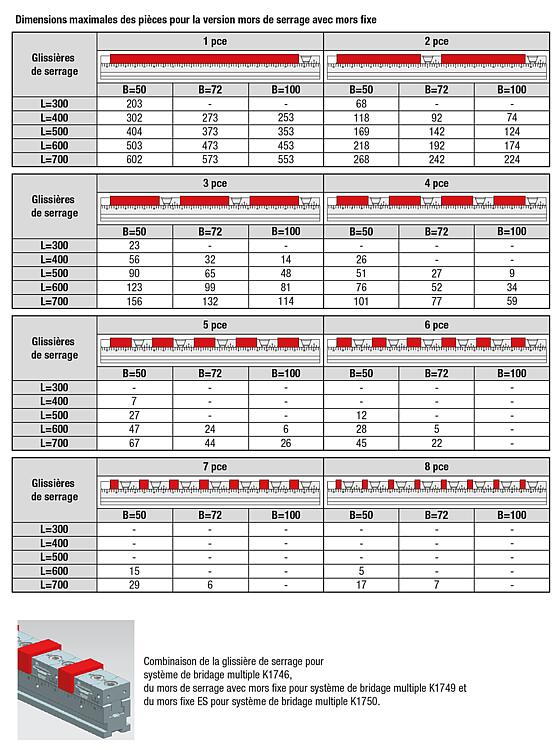

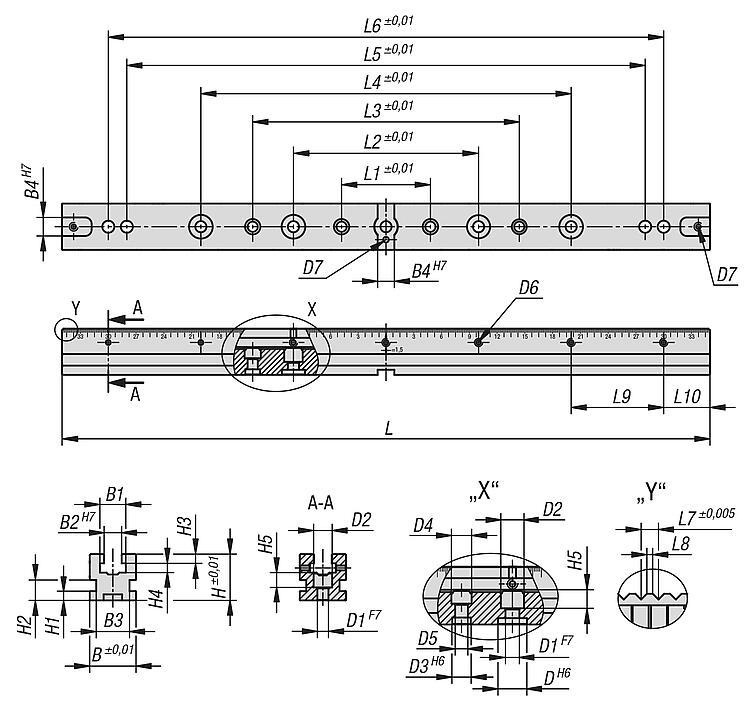

Dessins

Sélection/filtre d'articles

Référence	B	convient pour Largeur du système	L	H	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	Prix
K1746.050300	50	50	300	50	96	200	-	-	-	-	1,5	0,5	100	50	Sur demande
K1746.050400	50	50	400	50	96	200	288	300	-	-	1,5	0,5	100	50	Sur demande
K1746.050500	50	50	500	50	96	200	288	400	-	-	1,5	0,5	100	50	Sur demande
K1746.050600	50	50	600	50	96	200	288	400	500	-	1,5	0,5	100	50	Sur demande
K1746.050700	50	50	700	50	96	200	288	400	560	600	1,5	0,5	100	50	Sur demande
K1746.072400	72	72	400	72	96	200	288	300	-	-	2	0,7	100	50	Sur demande
K1746.072500	72	72	500	72	96	200	288	400	-	-	2	0,7	100	50	Sur demande
K1746.072600	72	72	600	72	96	200	288	400	500	-	2	0,7	100	50	Sur demande
K1746.072700	72	72	700	72	96	200	288	400	560	600	2	0,7	100	50	Sur demande
K1746.100400	100	100	400	72	96	200	288	300	-	-	2,5	0,85	100	50	Sur demande
K1746.100500	100	100	500	72	96	200	288	400	-	-	2,5	0,85	100	50	Sur demande
K1746.100600	100	100	600	72	96	200	288	400	500	-	2,5	0,85	100	50	Sur demande
K1746.100700	100	100	700	72	96	200	288	400	560	600	2,5	0,85	100	50	Sur demande

Référence	B	L	B1	B2	B3	B4	H1	H2	H3	H4	H5	D	D1	D2	D3	D4	D5	D6	D7	Prix
K1746.050300	50	300	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	Sur demande
K1746.050400	50	400	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	Sur demande
K1746.050500	50	500	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	Sur demande
K1746.050600	50	600	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	Sur demande
K1746.050700	50	700	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	Sur demande
K1746.072400	72	400	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	Sur demande
K1746.072500	72	500	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	Sur demande
K1746.072600	72	600	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	Sur demande
K1746.072700	72	700	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	Sur demande
K1746.100400	100	400	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	Sur demande
K1746.100500	100	500	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	Sur demande
K1746.100600	100	600	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	Sur demande
K1746.100700	100	700	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	Sur demande
