K1749Mors de serrage à mâchoire fixe pour système de bridage multiple |
retour |
|
|
DescriptionDescription du produit :De par leur principe de fonctionnement, les mors de serrage sont adaptés pour réaliser des serrages multiples. Grâce aux surfaces de serrage, on obtient des forces de serrage importantes. Une rotation de la vis de serrage permet de déplacer le mors de serrage vers l'extérieur et de caler la pièce à usiner contre la butée fixe.
Le trou oblong intégré dans la double cale permet de déplacer les mors de serrage ou de compenser les tolérances.
Course de déplacement : M12 = ±1,0 mm, M16 = ±1,5 mm.Matière :Double cale et éléments de serrage en acier de cémentation.Finition :Double cale et éléments de serrage trempés, phosphatés.Nota :Ces mors de serrage ne peuvent être utilisés qu'en association avec la glissière de serrage K1746 pour dispositif de serrage multiple.
Les alésages de fixation latéraux servent à fixer les butées orientables.
Les deux trous de fixation sur les surfaces d'appui permettent de monter des supports universels supplémentaires pour une profondeur de serrage optimale de la pièce. Avantages :La graduation latérale de la glissière de serrage et de la mâchoire fixe garantit une précision de répétition très élevée de l'opération de serrage.Contenu de la livraisonMors de serrage.
Vis de fixation.

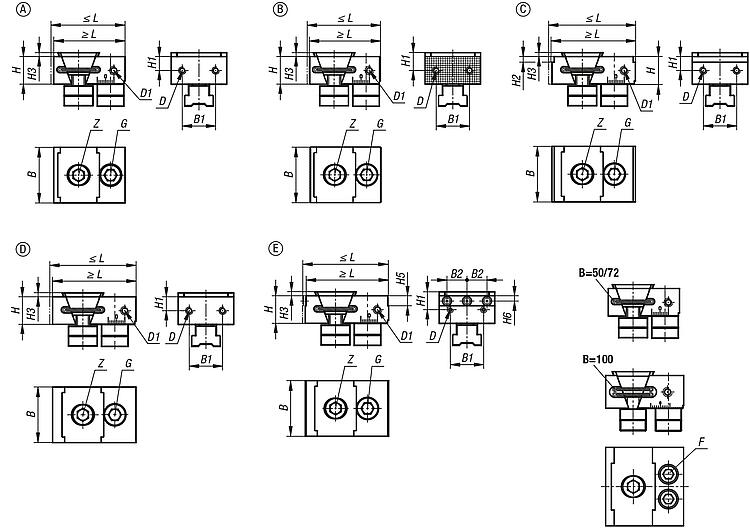

Tasseaux.Indication de dessin :Forme A : surfaces d'appui lisses
Forme B : surfaces d'appui striées
Forme C : à palier
Forme D : avec surépaisseur d'usinage
Forme E : avec pointes de serrage TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

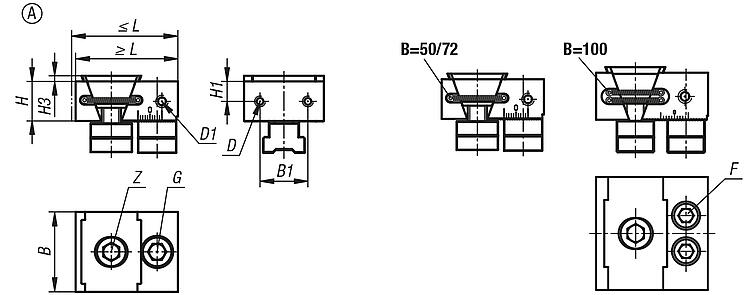

Mors de serrage à mâchoire fixe pour système de bridage multiple, forme A, surfaces d'appui lisses |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Taraudage | D1 | F
Vis à tête CHC
DIN 912 | G
Trou lamé pour vis CHC
DIN 912 | Z
Vis à tête CHC
DIN 912 | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1749.0500112 | A | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 |  | | Sur demande | | | K1749.0720116 | A | 86 | 93 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | Sur demande | | | K1749.1000116 | A | 101,5 | 111,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | Sur demande | |
|
Mors de serrage à mâchoire fixe pour système de bridage multiple, forme B, surfaces d'appui striées |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Taraudage | D1 | F
Vis à tête CHC
DIN 912 | G
Trou lamé pour vis CHC
DIN 912 | Z
Vis à tête CHC
DIN 912 | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1749.0500212 | B | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | Sur demande | | | K1749.0720216 | B | 86 | 93 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | Sur demande | | | K1749.1000216 | B | 101,5 | 111,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | Sur demande | |
|

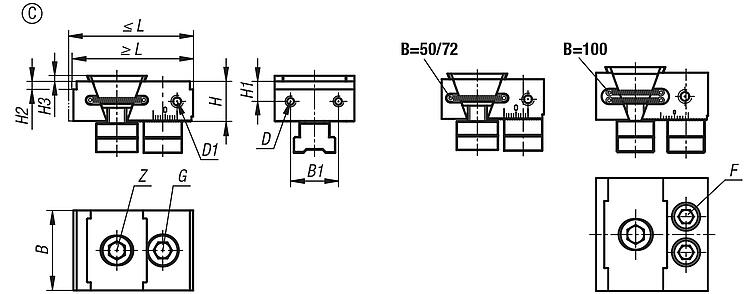

Mors de serrage à mâchoire fixe pour système de bridage multiple, forme C, à palier |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | L
min. | L
max. | B
| H | B1 | H1 | H2 | H3 | D
Taraudage | D1 | F
Vis à tête CHC
DIN 912 | G
Trou lamé pour vis CHC
DIN 912 | Z
Vis à tête CHC
DIN 912 | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1749.0502312 | C | 71 | 77 | 50 | 25 | 30 | 12,5 | 2 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | Sur demande | | | K1749.0505312 | C | 71 | 77 | 50 | 25 | 30 | 12,5 | 5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | Sur demande | | | K1749.0722316 | C | 91,2 | 98,6 | 72 | 39,7 | 44 | 21,3 | 2 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | Sur demande | | | K1749.0725316 | C | 91,2 | 98,6 | 72 | 39,7 | 44 | 21,3 | 5 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | Sur demande | | | K1749.1002316 | C | 107,5 | 117,5 | 100 | 42,6 | 64 | 21,6 | 2 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | Sur demande | | | K1749.1005316 | C | 107,5 | 117,5 | 100 | 42,6 | 64 | 21,6 | 5 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | Sur demande | |
|

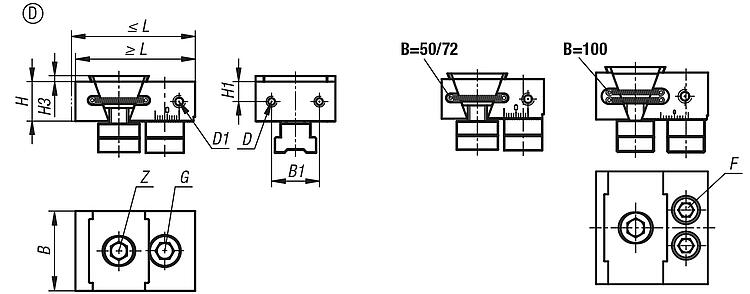

Mors de serrage à mâchoire fixe pour système de bridage multiple, forme D, avec surépaisseur d'usinage |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Taraudage | D1 | F
Vis à tête CHC
DIN 912 | G
Trou lamé pour vis CHC
DIN 912 | Z
Vis à tête CHC
DIN 912 | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1749.0500412 | D | 75 | 81 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | Sur demande | | | K1749.0720416 | D | 95 | 103 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | Sur demande | | | K1749.1000416 | D | 111,5 | 121,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | Sur demande | |
|
Mors de serrage à mâchoire fixe pour système de bridage multiple, forme E, avec pointes de serrage |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H5 | H6 | D
Taraudage | D1 | F
Vis à tête CHC
DIN 912 | G
Trou lamé pour vis CHC
DIN 912 | Z
Vis à tête CHC
DIN 912 | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1749.0500512 | E | 74,5 | 80,5 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 9 | 4,75 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | Sur demande | | | K1749.0720516 | E | 94,6 | 102 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | 9 | 4,75 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | Sur demande | | | K1749.1000516 | E | 111 | 121 | 100 | 42,6 | 64 | 40 | 21,6 | 5 | 9 | 4,75 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | Sur demande | |
|
