Grenouillères réglables trous de fixation visibles
Description de l'article/illustrations du produit
DescriptionMatière :
Acier ou Inox 1.4301.
Finition :Zingué et passivé bleu. Inox naturel.Nota :Les grenouillères réglables constituent un système de blocage sûr pour les applications industrielles. Grâce au dépassement du point mort, elles résistent aux vibrations.
Après avoir accroché le crochet de bridage au contre-crochet, les pièces à assembler peuvent être rapprochées jusqu'à 5 mm en tendant la poignée. Pour compenser les tolérances ou pour établir une tension suffisante, le crochet de bridage peut être réglé via une vis (M5).
Les grenouillères peuvent être vissées ou rivetées.
Tous les contre-crochets peuvent être combinés avec toutes les grenouillères.
Merci de commander séparément les contre-crochets, dans la version souhaitée.

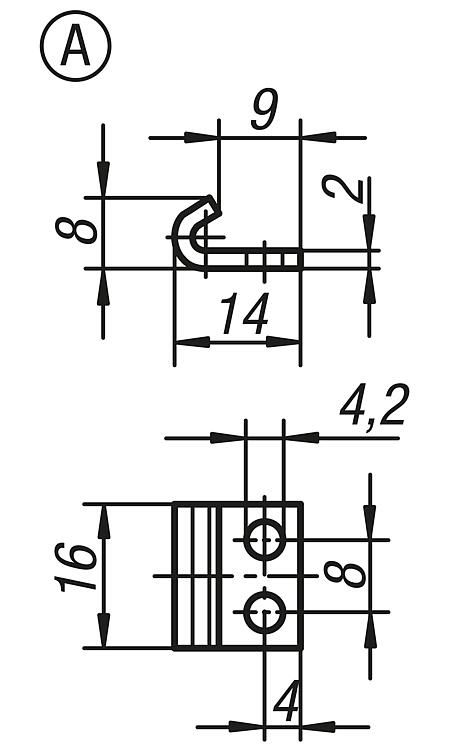

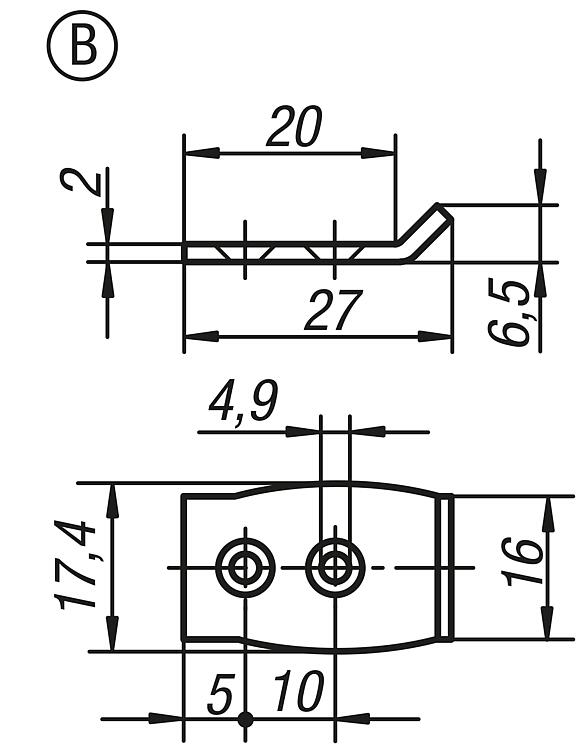

La force de retenue F1 se réfère à la grenouillère, pas au contre-crochet.Accessoires :Contre-crochet K0046.Indication de dessin :

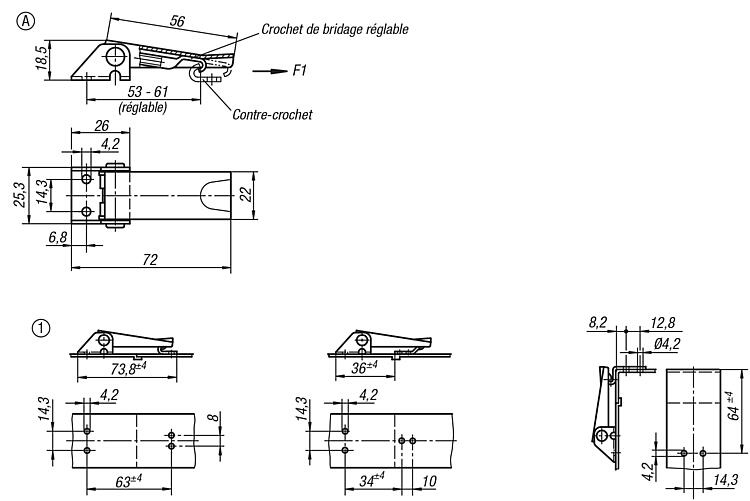

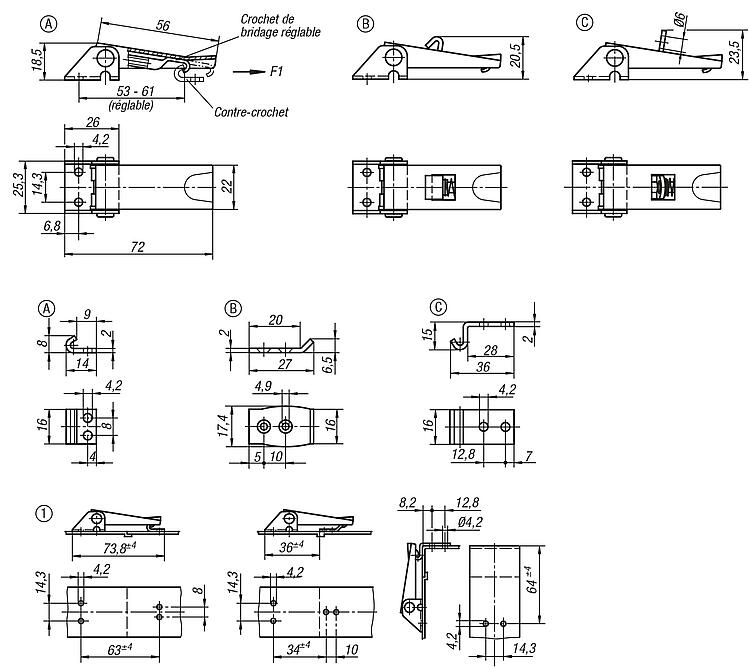

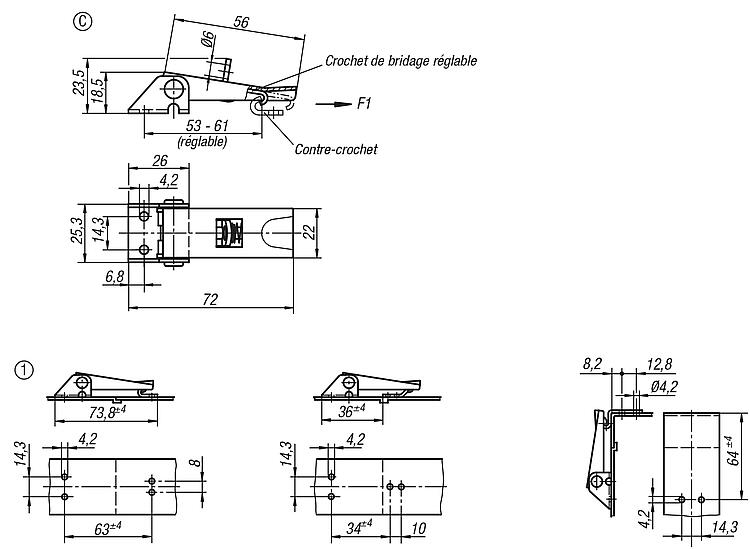

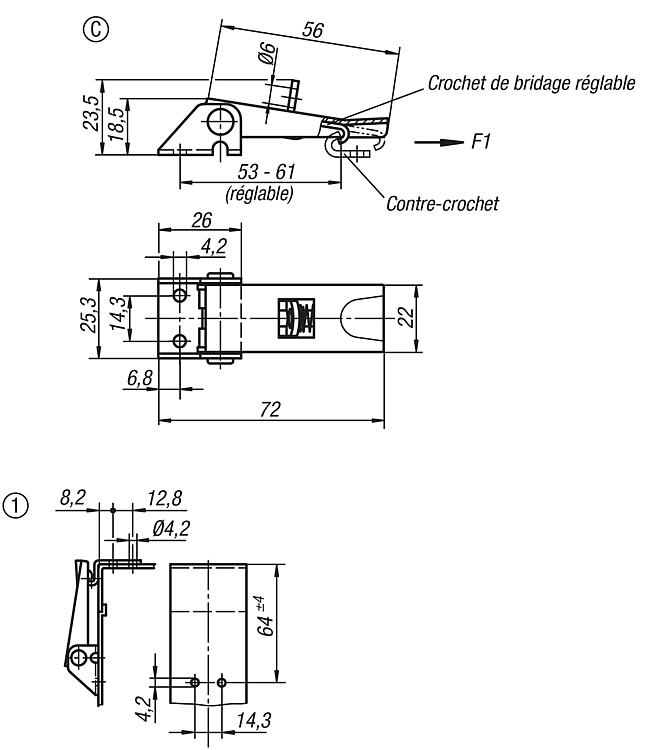

Forme A standard Forme B avec sécurité Forme C avec œillet pour verrouillage avec cadenas
1) Gabarit de perçage pour montage avec contre-crochet
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
