K1167Mors de serrage à coin en acier, avec surfaces de serrage |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier de traitement.Finition :Mors de serrage trempé (33-39 HRC) et bruni.Nota :De par leur principe de fonctionnement, les mors de serrage sont particulièrement adaptés aux bridages multiples.
Les surfaces de serrage permettent d'atteindre des efforts de serrage élevés.
En fonction des besoins, le mors de serrage peut être commandé avec vis CHC ou avec vis fraisée.

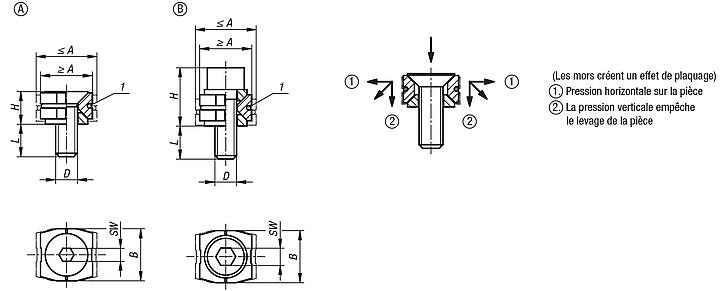

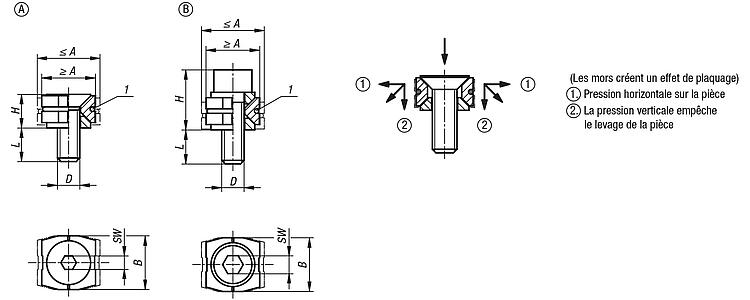

Mors de serrage avec action de plaquage vers le bas.Indication de dessin :La cote L se réfère à la cote ≤A.
La cote H se réfère à la cote ≥A.
1) Joint torique TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

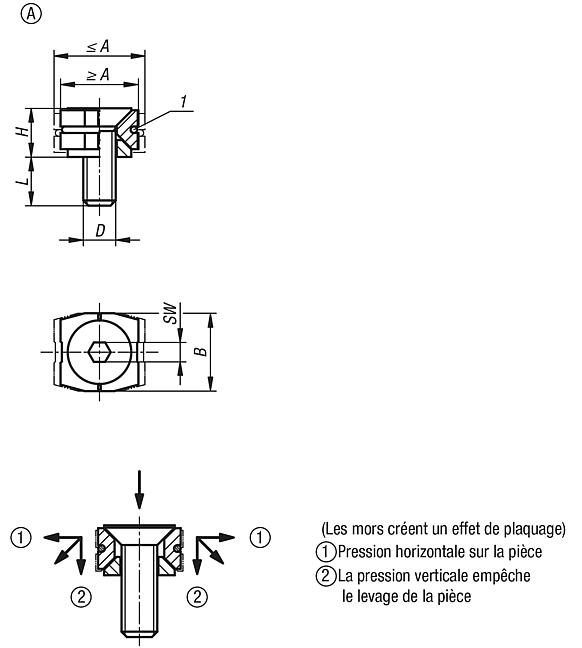

Mors de serrage à coin en acier, avec surfaces de serrage, avec vis à tête fraisée, forme A |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | A
min. | A
max. | B | D | H | L | SW | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1167.11205 | A | 12 | 14 | 12 | M5X15 | 7,5 | 9,5 | 3 | 2 | 4,3 |  | | Sur demande | | | K1167.11506 | A | 15 | 17 | 14,8 | M6X16 | 8,7 | 9,3 | 4 | 3,5 | 7,3 | | | Sur demande | | | K1167.11808 | A | 18,5 | 21,5 | 18,4 | M8X20 | 11,8 | 11,3 | 5 | 5 | 18 | | | Sur demande | |
|

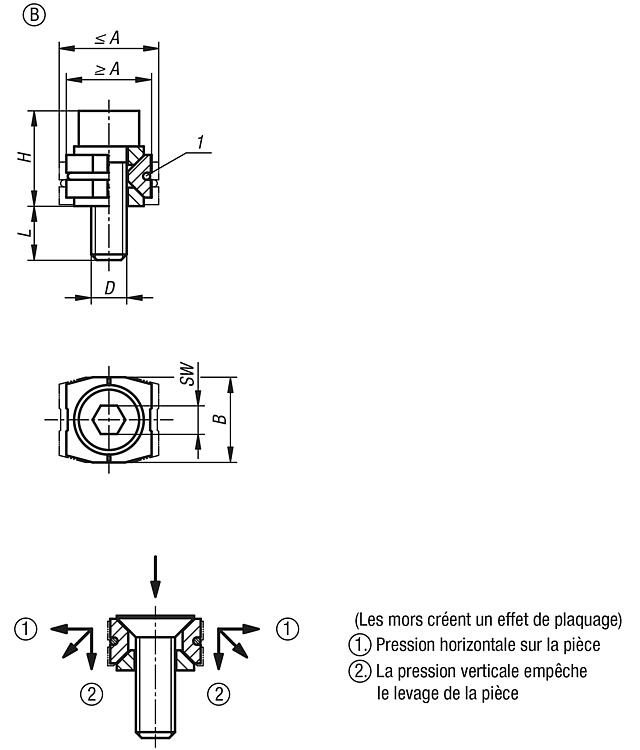

Mors de serrage à coin en acier, avec surfaces de serrage, avec vis à tête cylindrique, forme B |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | A
min. | A
max. | B | D | H | L | SW | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1167.21205 | B | 12 | 14 | 12 | M5X16 | 13,4 | 9,6 | 4 | 3 | 5,4 | | | Sur demande | | | K1167.21506 | B | 15 | 17 | 14,8 | M6X18 | 15,8 | 10,2 | 5 | 4,5 | 9,1 | | | Sur demande | | | K1167.21808 | B | 18,5 | 21,5 | 18,4 | M8X25 | 21,2 | 14,9 | 6 | 9 | 22 | | | Sur demande | |
|
