Description de l'article/illustrations du produit

DescriptionDescription du produit :Les éléments de bridage à six pans variables permettent de minimiser les coûts des dispositifs de serrage. Sans avoir à déplacer l’alésage, il est désormais possible de moduler la plage de serrage à l’intérieur d’un diamètre de 17 mm, par une simple rotation de l’élément à six pans variable. Matière :Vis de serrage traitée, classe de résistance 10.9.
Élément à six pans en acier de cémentation.Finition :Vis excentrique bruni.
Élément à six pans trempé et bruni.Nota :Les éléments de bridage sont disponibles avec des bords lisses pour les surfaces usinées ou avec des bords crénelés pour les pièces brutes.
La « distance A » se règle en tournant simplement la bride de serrage hexagonale, dont les 6 bords ont une distance par rapport au centre de la vis qui diffère de 1 mm dans chaque cas.
Sur demande :Vis de rechange pour excentrique.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0023 Élément de bridage à six pans variable

166 kB

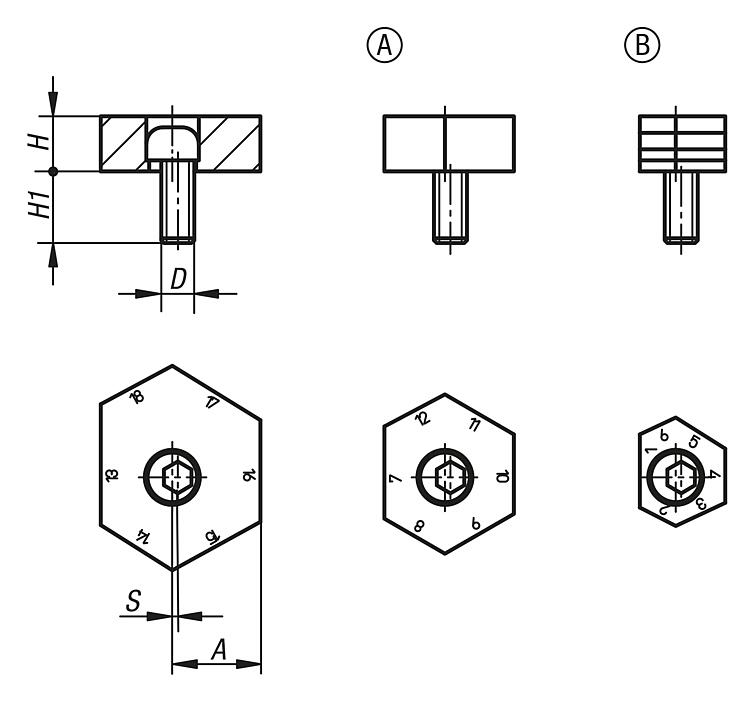

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition	Entraxe A pour chant variante n°	D	H	H1	S (Course de l'excentrique)	Force de serrage kN	Prix
K0023.09	A	finition lisse	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	Sur demande
K0023.10	A	finition lisse	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	Sur demande
K0023.11	A	finition lisse	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	Sur demande
K0023.13	B	finition crénelée	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	Sur demande
K0023.14	B	finition crénelée	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	Sur demande
K0023.15	B	finition crénelée	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	Sur demande
